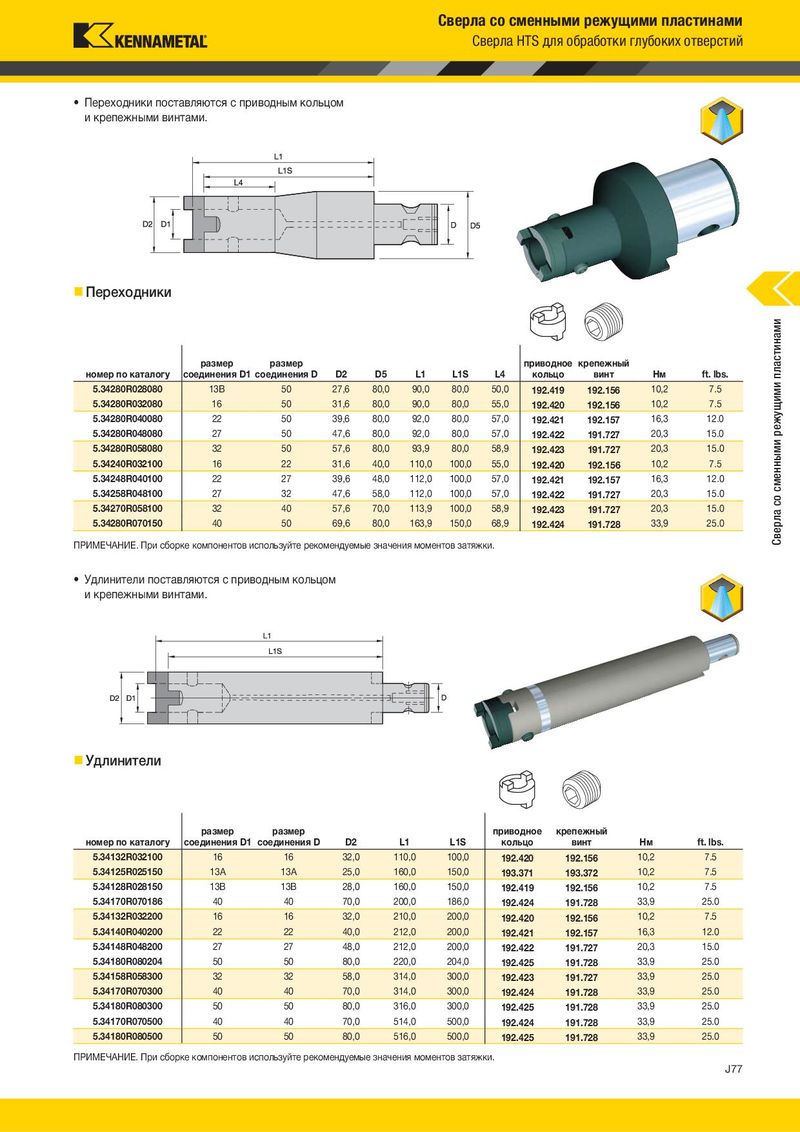

- Переходники поставляются с приводным кольцом
- крепежными винтами.
Сверла диаметром 8–10 мм используются без СОЖ.
HTS DFT™ Пилотные сверла Переходники
лучший выбор альтернативный выбор
размер размер приводное крепежный
| номер по каталогу | соединения D1 соединения D | D2 | D5 | L1 | L1S | L4 | кольцо | винт | Нм | ft. lbs. | ||||
| 5.34280R028080 | 13B | 50 | 27,6 | 80,0 | 90,0 | 80,0 | 50,0 | 192.419 | 192.156 | 10,2 | 7.5 | |||
| 5.34280R032080 | 16 | 50 | 31,6 | 80,0 | 90,0 | 80,0 | 55,0 | 192.420 | 192.156 | 10,2 | 7.5 | |||
| быстрорежущая сталь | быстрорежущая сталь | 5.34280R040080 | 22 | 50 | 39,6 | 80,0 | 92,0 | 80,0 | 57,0 | 192.421 | 192.157 | 16,3 | 12.0 |
без покрытия с покрытием твердый сплав
| 5.34280R048080 | 27 | 50 | 47,6 | 80,0 | 92,0 | 80,0 | 57,0 | 192.422 | 191.727 | 20,3 | 15.0 | ||||
| A30 | AS3 | KC7315 D1 | 5.34280R058080 | 32 | 50 | 57,6 | 80,0 | 93,9 | 80,0 | 58,9 | 20,3 | 15.0 | |||
| 192.423 | 191.727 | ||||||||||||||
| B510S08000 A30 | B510S08000 AS3 | B511S08000 KC7315 | 8,00 | 5.34240R032100 | 16 | 22 | 31,6 | 40,0 | 110,0 | 100,0 | 55,0 | 192.420 | 192.156 | 10,2 | 7.5 |
| B510S10000 A30 | B510S10000 AS3 | B511S10000 KC7315 | 10,00 | 5.34248R040100 | 22 | 27 | 39,6 | 48,0 | 112,0 | 100,0 | 57,0 | 16,3 | 12.0 | ||
| 192.421 | 192.157 | ||||||||||||||
| B510S15000 A30 | B510S15000 AS3 | B511S15000 KC7315 | 15,00 | 5.34258R048100 | 27 | 32 | 47,6 | 58,0 | 112,0 | 100,0 | 57,0 | 20,3 | 15.0 | ||
| 192.422 | 191.727 | ||||||||||||||
| B510S20000 A30 | B510S20000 AS3 | B511S20000 KC7315 | 20,00 | 5.34270R058100 | 32 | 40 | 57,6 | 70,0 | 113,9 | 100,0 | 58,9 | 192.423 | 191.727 | 20,3 | 15.0 |
| B510S25000 A30 | B510S25000 AS3 | B511S25000 KC7315 | 25,00 | 5.34280R070150 | 40 | 50 | 69,6 | 80,0 | 163,9 | 150,0 | 68,9 | 33,9 | 25.0 | ||
| 192.424 | 191.728 | ||||||||||||||
| B510S30000 A30 | B510S30000 AS3 | B511S30000 KC7315 | 30,00 |
ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки.
- Удлинители поставляются с приводным кольцом
- крепежными винтами.
| размер | размер | приводное | крепежный | ||||||||
| номер по каталогу | соединения D1 | соединения D | D2 | D5 | L1 | L1S | L4 | кольцо | винт | Нм | ft. lbs. |
| 5.34280R028080 | 13B | 50 | 27,6 | 80,0 | 90,0 | 80,0 | 50,0 | 192.419 | 192.156 | 10,2 | 7.5 |
| 5.34280R032080 | 16 | 50 | 31,6 | 80,0 | 90,0 | 80,0 | 55,0 | 192.420 | 192.156 | 10,2 | 7.5 |
| 5.34280R040080 | 22 | 50 | 39,6 | 80,0 | 92,0 | 80,0 | 57,0 | 192.421 | 192.157 | 16,3 | 12.0 |
| 5.34280R048080 | 27 | 50 | 47,6 | 80,0 | 92,0 | 80,0 | 57,0 | 192.422 | 191.727 | 20,3 | 15.0 |
| 5.34280R058080 | 32 | 50 | 57,6 | 80,0 | 93,9 | 80,0 | 58,9 | 192.423 | 191.727 | 20,3 | 15.0 |
| 5.34240R032100 | 16 | 22 | 31,6 | 40,0 | 110,0 | 100,0 | 55,0 | 192.420 | 192.156 | 10,2 | 7.5 |
| 5.34248R040100 | 22 | 27 | 39,6 | 48,0 | 112,0 | 100,0 | 57,0 | 192.421 | 192.157 | 16,3 | 12.0 |
| 5.34258R048100 | 27 | 32 | 47,6 | 58,0 | 112,0 | 100,0 | 57,0 | 192.422 | 191.727 | 20,3 | 15.0 |
| 5.34270R058100 | 32 | 40 | 57,6 | 70,0 | 113,9 | 100,0 | 58,9 | 192.423 | 191.727 | 20,3 | 15.0 |
| 5.34280R070150 | 40 | 50 | 69,6 | 80,0 | 163,9 | 150,0 | 68,9 | 192.424 | 191.728 | 33,9 | 25.0 |
kennametal.com ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. J76 J77
| номер по каталогу | размер соединения D1 | размер соединения D | D2 | L1 | L1S | приводное кольцо | крепежный винт | Нм | ft. lbs. |
| 5.34132R032100 | 16 | 16 | 32,0 | 110,0 | 100,0 | 192.420 | 192.156 | 10,2 | 7.5 |
| 5.34125R025150 | 13A | 13A | 25,0 | 160,0 | 150,0 | 193.371 | 193.372 | 10,2 | 7.5 |
| 5.34128R028150 | 13B | 13B | 28,0 | 160,0 | 150,0 | 192.419 | 192.156 | 10,2 | 7.5 |
| 5.34170R070186 | 40 | 40 | 70,0 | 200,0 | 186,0 | 192.424 | 191.728 | 33,9 | 25.0 |
| 5.34132R032200 | 16 | 16 | 32,0 | 210,0 | 200,0 | 192.420 | 192.156 | 10,2 | 7.5 |
| 5.34140R040200 | 22 | 22 | 40,0 | 212,0 | 200,0 | 192.421 | 192.157 | 16,3 | 12.0 |
| 5.34148R048200 | 27 | 27 | 48,0 | 212,0 | 200,0 | 192.422 | 191.727 | 20,3 | 15.0 |
| 5.34180R080204 | 50 | 50 | 80,0 | 220,0 | 204,0 | 192.425 | 191.728 | 33,9 | 25.0 |
| 5.34158R058300 | 32 | 32 | 58,0 | 314,0 | 300,0 | 192.423 | 191.727 | 33,9 | 25.0 |
| 5.34170R070300 | 40 | 40 | 70,0 | 314,0 | 300,0 | 192.424 | 191.728 | 33,9 | 25.0 |
| 5.34180R080300 | 50 | 50 | 80,0 | 316,0 | 300,0 | 192.425 | 191.728 | 33,9 | 25.0 |
| 5.34170R070500 | 40 | 40 | 70,0 | 514,0 | 500,0 | 192.424 | 191.728 | 33,9 | 25.0 |
| 5.34180R080500 | 50 | 50 | 80,0 | 516,0 | 500,0 | 192.425 | 191.728 | 33,9 | 25.0 |
