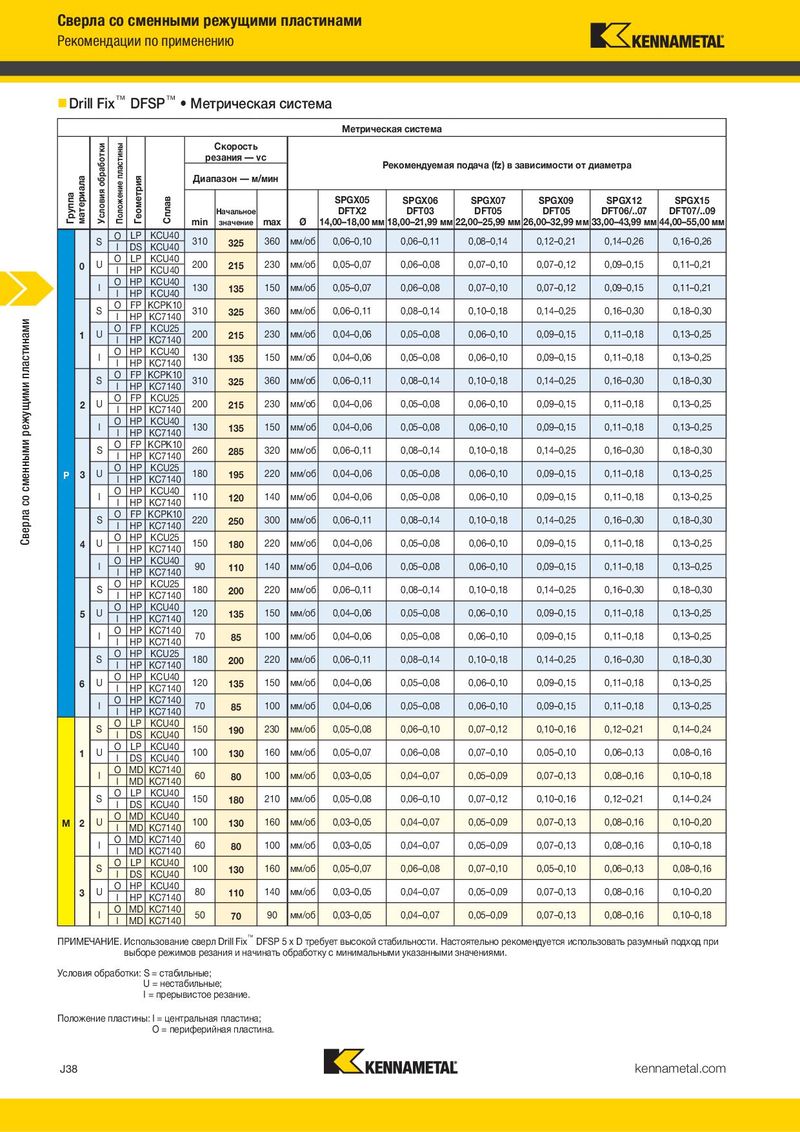

Сверла со сменными режущими пластинами Рекомендации по применению Drill Fix™ DFSP™ • Метрическая система Метрическая система Условия обработки Положение пластины Скорость резания — vc Рекомендуемая подача (fz) в зависимости от диаметра материала Геометрия Диапазон — м/мин Группа Сплав SPGX05 SPGX06 SPGX07 SPGX09 SPGX12 SPGX15 Начальное DFTX2 DFT03 DFT05 DFT05 DFT06/..07 DFT07/..09 min значение max Ø 14,00–18,00 мм 18,00–21,99 мм 22,00–25,99 мм 26,00–32,99 мм 33,00–43,99 мм 44,00–55,00 мм S O LP KCU40 310 325 360 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26 I DS KCU40 0 U O LP KCU40 200 215 230 мм/об 0,05–0,07 0,06–0,08 0,07–0,10 0,07–0,12 0,09–0,15 0,11–0,21 I HP KCU40 I O HP KCU40 130 135 150 мм/об 0,05–0,07 0,06–0,08 0,07–0,10 0,07–0,12 0,09–0,15 0,11–0,21 I HP KCU40 S O FP KCPK10 310 325 360 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 Сверла со сменными режущими пластинами I HP KC7140 1 U O FP KCU25 200 215 230 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KCU40 130 135 150 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O FP KCPK10 310 325 360 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 I HP KC7140 2 U O FP KCU25 200 215 230 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KCU40 130 135 150 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O FP KCPK10 260 285 320 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 I HP KC7140 P 3 U O HP KCU25 180 195 220 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KCU40 110 120 140 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O FP KCPK10 220 250 300 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 I HP KC7140 4 U O HP KCU25 150 180 220 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KCU40 90 110 140 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O HP KCU25 180 200 220 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 I HP KC7140 5 U O HP KCU40 120 135 150 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KC7140 70 85 100 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O HP KCU25 180 200 220 мм/об 0,06–0,11 0,08–0,14 0,10–0,18 0,14–0,25 0,16–0,30 0,18–0,30 I HP KC7140 6 U O HP KCU40 120 135 150 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 I O HP KC7140 70 85 100 мм/об 0,04–0,06 0,05–0,08 0,06–0,10 0,09–0,15 0,11–0,18 0,13–0,25 I HP KC7140 S O LP KCU40 150 190 230 мм/об 0,05–0,08 0,06–0,10 0,07–0,12 0,10–0,16 0,12–0,21 0,14–0,24 I DS KCU40 1 U O LP KCU40 100 130 160 мм/об 0,05–0,07 0,06–0,08 0,07–0,10 0,05–0,10 0,06–0,13 0,08–0,16 I DS KCU40 I O MD KC7140 60 80 100 мм/об 0,03–0,05 0,04–0,07 0,05–0,09 0,07–0,13 0,08–0,16 0,10–0,18 I MD KC7140 S O LP KCU40 150 180 210 мм/об 0,05–0,08 0,06–0,10 0,07–0,12 0,10–0,16 0,12–0,21 0,14–0,24 I DS KCU40 M 2 U O MD KCU40 100 130 160 мм/об 0,03–0,05 0,04–0,07 0,05–0,09 0,07–0,13 0,08–0,16 0,10–0,20 I MD KC7140 I O MD KC7140 60 80 100 мм/об 0,03–0,05 0,04–0,07 0,05–0,09 0,07–0,13 0,08–0,16 0,10–0,18 I MD KC7140 S O LP KCU40 100 130 160 мм/об 0,05–0,07 0,06–0,08 0,07–0,10 0,05–0,10 0,06–0,13 0,08–0,16 I DS KCU40 3 U O HP KCU40 80 110 140 мм/об 0,03–0,05 0,04–0,07 0,05–0,09 0,07–0,13 0,08–0,16 0,10–0,20 I HP KC7140 I O MD KC7140 50 70 90 мм/об 0,03–0,05 0,04–0,07 0,05–0,09 0,07–0,13 0,08–0,16 0,10–0,18 I MD KC7140 ПРИМЕЧАНИЕ. Использование сверл Drill Fix™ DFSP 5 x D требует высокой стабильности. Настоятельно рекомендуется использовать разумный подход при выборе режимов резания и начинать обработку с минимальными указанными значениями. Условия обработки: S = стабильные; U = нестабильные; I = прерывистое резание. Положение пластины: I = центральная пластина; O = периферийная пластина. J38 kennametal.com
