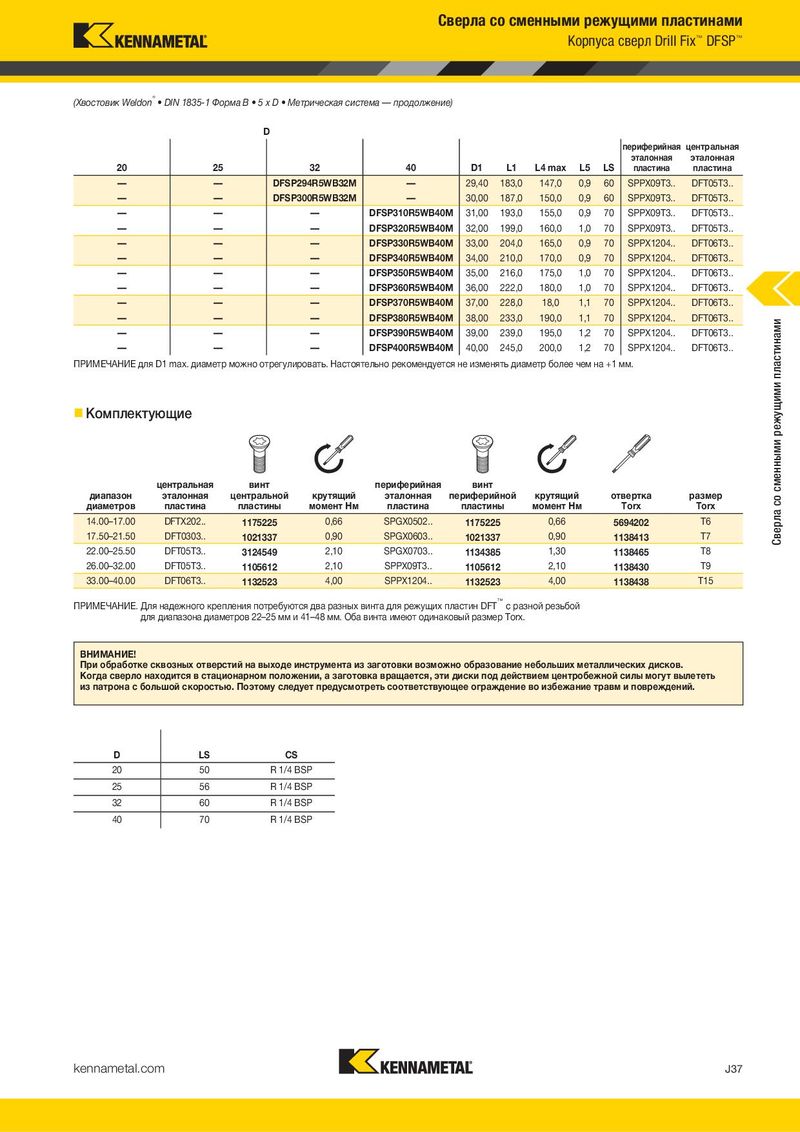

Сверла со сменными режущими пластинами Корпуса сверл Drill Fix™ DFSP™ (Хвостовик Weldon® • DIN 1835-1 Форма B • 5 x D • Метрическая система — продолжение) D периферийная центральная эталонная эталонная 20 25 32 40 D1 L1 L4 max L5 LS пластина пластина — — DFSP294R5WB32M — 29,40 183,0 147,0 0,9 60 SPPX09T3.. DFT05T3.. — — DFSP300R5WB32M — 30,00 187,0 150,0 0,9 60 SPPX09T3.. DFT05T3.. — — — DFSP310R5WB40M 31,00 193,0 155,0 0,9 70 SPPX09T3.. DFT05T3.. — — — DFSP320R5WB40M 32,00 199,0 160,0 1,0 70 SPPX09T3.. DFT05T3.. — — — DFSP330R5WB40M 33,00 204,0 165,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP340R5WB40M 34,00 210,0 170,0 0,9 70 SPPX1204.. DFT06T3.. — — — DFSP350R5WB40M 35,00 216,0 175,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP360R5WB40M 36,00 222,0 180,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP370R5WB40M 37,00 228,0 18,0 1,1 70 SPPX1204.. DFT06T3.. — — — DFSP380R5WB40M 38,00 233,0 190,0 1,1 70 SPPX1204.. DFT06T3.. Сверла со сменными режущими пластинами — — — DFSP390R5WB40M 39,00 239,0 195,0 1,2 70 SPPX1204.. DFT06T3.. — — — DFSP400R5WB40M 40,00 245,0 200,0 1,2 70 SPPX1204.. DFT06T3.. ПРИМЕЧАНИЕ для D1 max. диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. „ Комплектующие центральная винт периферийная винт диапазон эталонная центральной крутящий эталонная периферийной крутящий oтвертка размер диаметров пластина пластины момент Нм пластина пластины момент Нм Torx Torx 14.00–17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 17.50–21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 22.00–25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 26.00–32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 33.00–40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT™ с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 20 50 R 1/4 BSP 25 56 R 1/4 BSP 32 60 R 1/4 BSP 40 70 R 1/4 BSP kennametal.com J37
