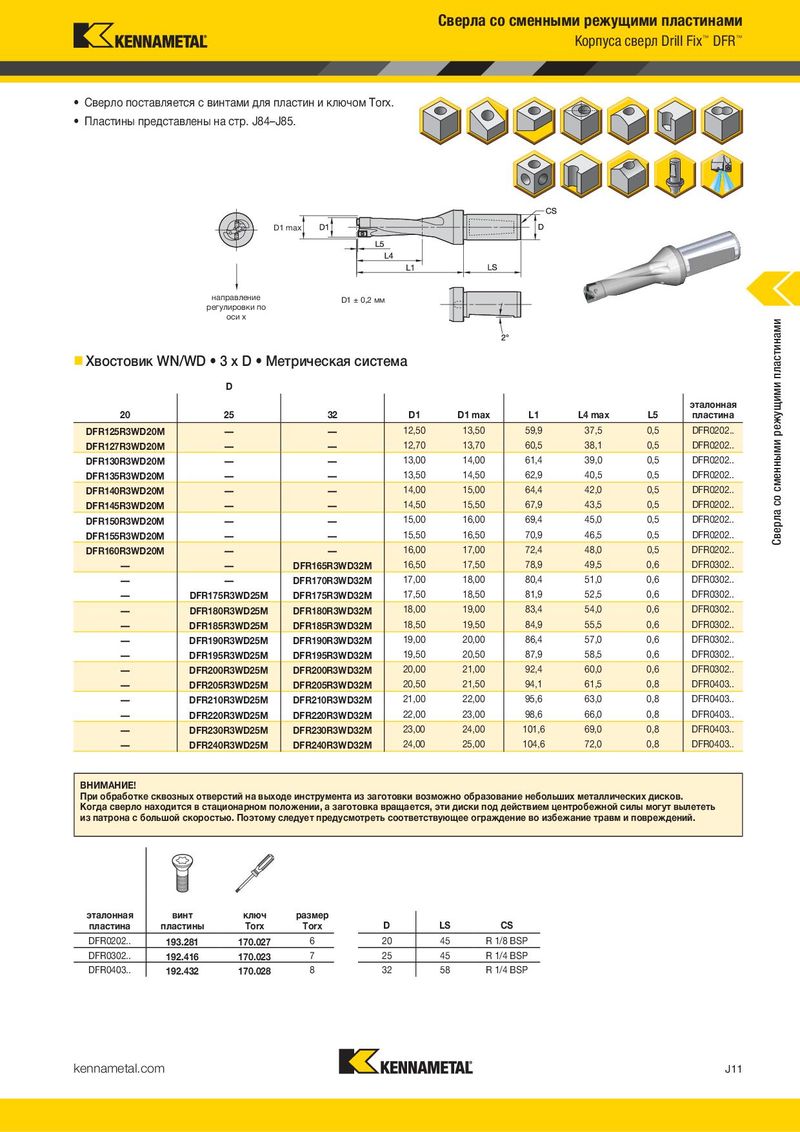

Сверла со сменными режущими пластинами Корпуса сверл Drill Fix™ DFR™ • Сверло поставляется с винтами для пластин и ключом Torx. • Пластины представлены на стр. J84–J85. D1 max направление D1 ± 0,2 мм регулировки по оси x Сверла со сменными режущими пластинами „ Хвостовик WN/WD • 3 x D • Метрическая система D эталонная 20 25 32 D1 D1 max L1 L4 max L5 пластина DFR125R3WD20M — — 12,50 13,50 59,9 37,5 0,5 DFR0202.. DFR127R3WD20M — — 12,70 13,70 60,5 38,1 0,5 DFR0202.. DFR130R3WD20M — — 13,00 14,00 61,4 39,0 0,5 DFR0202.. DFR135R3WD20M — — 13,50 14,50 62,9 40,5 0,5 DFR0202.. DFR140R3WD20M — — 14,00 15,00 64,4 42,0 0,5 DFR0202.. DFR145R3WD20M — — 14,50 15,50 67,9 43,5 0,5 DFR0202.. DFR150R3WD20M — — 15,00 16,00 69,4 45,0 0,5 DFR0202.. DFR155R3WD20M — — 15,50 16,50 70,9 46,5 0,5 DFR0202.. DFR160R3WD20M — — 16,00 17,00 72,4 48,0 0,5 DFR0202.. — — DFR165R3WD32M 16,50 17,50 78,9 49,5 0,6 DFR0302.. — — DFR170R3WD32M 17,00 18,00 80,4 51,0 0,6 DFR0302.. — DFR175R3WD25M DFR175R3WD32M 17,50 18,50 81,9 52,5 0,6 DFR0302.. — DFR180R3WD25M DFR180R3WD32M 18,00 19,00 83,4 54,0 0,6 DFR0302.. — DFR185R3WD25M DFR185R3WD32M 18,50 19,50 84,9 55,5 0,6 DFR0302.. — DFR190R3WD25M DFR190R3WD32M 19,00 20,00 86,4 57,0 0,6 DFR0302.. — DFR195R3WD25M DFR195R3WD32M 19,50 20,50 87,9 58,5 0,6 DFR0302.. — DFR200R3WD25M DFR200R3WD32M 20,00 21,00 92,4 60,0 0,6 DFR0302.. — DFR205R3WD25M DFR205R3WD32M 20,50 21,50 94,1 61,5 0,8 DFR0403.. — DFR210R3WD25M DFR210R3WD32M 21,00 22,00 95,6 63,0 0,8 DFR0403.. — DFR220R3WD25M DFR220R3WD32M 22,00 23,00 98,6 66,0 0,8 DFR0403.. — DFR230R3WD25M DFR230R3WD32M 23,00 24,00 101,6 69,0 0,8 DFR0403.. — DFR240R3WD25M DFR240R3WD32M 24,00 25,00 104,6 72,0 0,8 DFR0403.. ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная винт ключ размер пластина пластины Torx Torx D LS CS DFR0202.. 193.281 170.027 6 20 45 R 1/8 BSP DFR0302.. 192.416 170.023 7 25 45 R 1/4 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP kennametal.com J11
