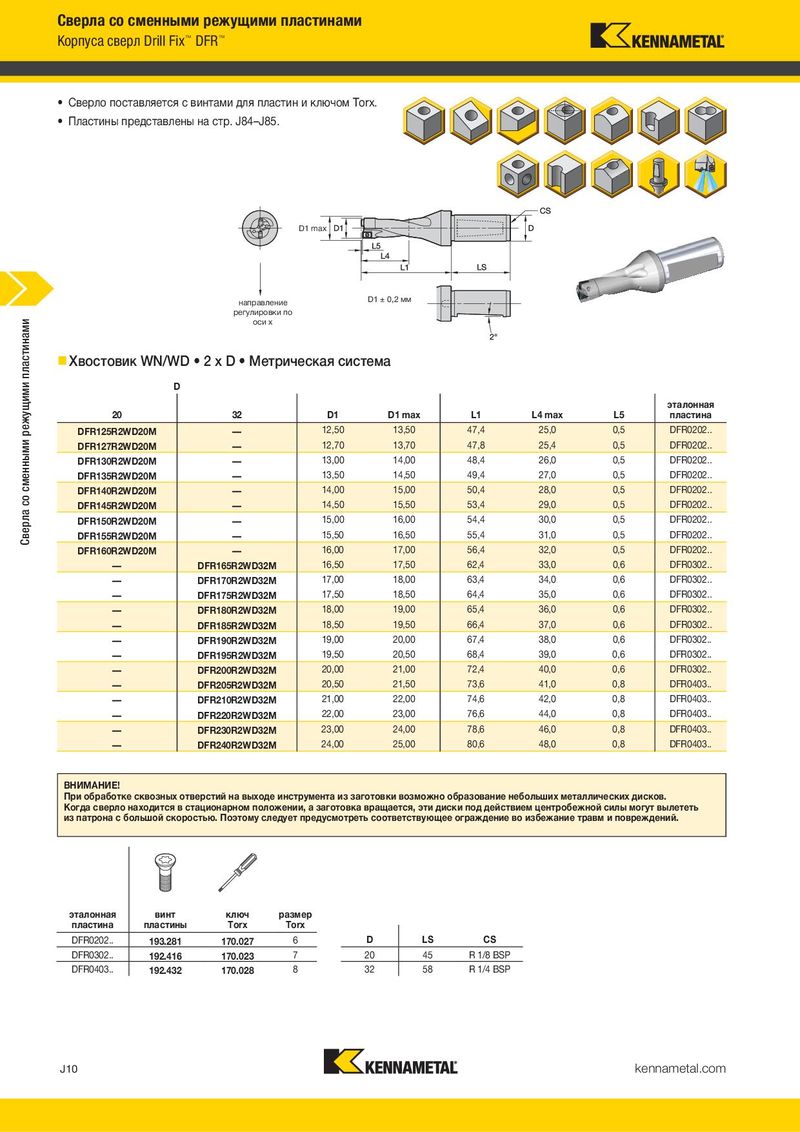

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 334

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFR ™ ™ Корпуса сверл Drill Fix™ DFR™ • Сверло поставляется с винтами для пластин и ключом Torx. • Сверло поставляется с винтами для пластин и ключом Torx. • Пластины представлены на стр. J84–J85. • Пластины представлены на стр. J84–J85. D1 max D1 max D1 ± 0,2 мм направление D1 ± 0,2 мм направление регулировки по регулировки по оси x Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами оси x  Хвостовик WN/WD • 2 x D • Метрическая система  Хвостовик WN/WD • 3 x D • Метрическая система D D эталонная эталонная 20 32 D1 D1 max L1 L4 max L5 пластина 20 25 32 D1 D1 max L1 L4 max L5 пластина DFR125R2WD20M — 12,50 13,50 47,4 25,0 0,5 DFR0202.. DFR125R3WD20M — — 12,50 13,50 59,9 37,5 0,5 DFR0202.. DFR127R2WD20M — 12,70 13,70 47,8 25,4 0,5 DFR0202.. DFR127R3WD20M — — 12,70 13,70 60,5 38,1 0,5 DFR0202.. DFR130R2WD20M — 13,00 14,00 48,4 26,0 0,5 DFR0202.. DFR130R3WD20M — — 13,00 14,00 61,4 39,0 0,5 DFR0202.. DFR135R2WD20M — 13,50 14,50 49,4 27,0 0,5 DFR0202.. DFR135R3WD20M — — 13,50 14,50 62,9 40,5 0,5 DFR0202.. DFR140R2WD20M — 14,00 15,00 50,4 28,0 0,5 DFR0202.. DFR140R3WD20M — — 14,00 15,00 64,4 42,0 0,5 DFR0202.. DFR145R2WD20M — 14,50 15,50 53,4 29,0 0,5 DFR0202.. DFR145R3WD20M — — 14,50 15,50 67,9 43,5 0,5 DFR0202.. DFR150R2WD20M — 15,00 16,00 54,4 30,0 0,5 DFR0202.. DFR150R3WD20M — — 15,00 16,00 69,4 45,0 0,5 DFR0202.. DFR155R2WD20M — 15,50 16,50 55,4 31,0 0,5 DFR0202.. DFR155R3WD20M — — 15,50 16,50 70,9 46,5 0,5 DFR0202.. DFR160R2WD20M — 16,00 17,00 56,4 32,0 0,5 DFR0202.. DFR160R3WD20M — — 16,00 17,00 72,4 48,0 0,5 DFR0202.. — DFR165R2WD32M 16,50 17,50 62,4 33,0 0,6 DFR0302.. — — DFR165R3WD32M 16,50 17,50 78,9 49,5 0,6 DFR0302.. — DFR170R2WD32M 17,00 18,00 63,4 34,0 0,6 DFR0302.. — — DFR170R3WD32M 17,00 18,00 80,4 51,0 0,6 DFR0302.. — DFR175R2WD32M 17,50 18,50 64,4 35,0 0,6 DFR0302.. — DFR175R3WD25M DFR175R3WD32M 17,50 18,50 81,9 52,5 0,6 DFR0302.. — DFR180R2WD32M 18,00 19,00 65,4 36,0 0,6 DFR0302.. — DFR180R3WD25M DFR180R3WD32M 18,00 19,00 83,4 54,0 0,6 DFR0302.. — DFR185R2WD32M 18,50 19,50 66,4 37,0 0,6 DFR0302.. — DFR185R3WD25M DFR185R3WD32M 18,50 19,50 84,9 55,5 0,6 DFR0302.. — DFR190R2WD32M 19,00 20,00 67,4 38,0 0,6 DFR0302.. — DFR190R3WD25M DFR190R3WD32M 19,00 20,00 86,4 57,0 0,6 DFR0302.. — DFR195R2WD32M 19,50 20,50 68,4 39,0 0,6 DFR0302.. — DFR195R3WD25M DFR195R3WD32M 19,50 20,50 87,9 58,5 0,6 DFR0302.. — DFR200R2WD32M 20,00 21,00 72,4 40,0 0,6 DFR0302.. — DFR200R3WD25M DFR200R3WD32M 20,00 21,00 92,4 60,0 0,6 DFR0302.. — DFR205R2WD32M 20,50 21,50 73,6 41,0 0,8 DFR0403.. — DFR205R3WD25M DFR205R3WD32M 20,50 21,50 94,1 61,5 0,8 DFR0403.. — DFR210R2WD32M 21,00 22,00 74,6 42,0 0,8 DFR0403.. — DFR210R3WD25M DFR210R3WD32M 21,00 22,00 95,6 63,0 0,8 DFR0403.. — DFR220R2WD32M 22,00 23,00 76,6 44,0 0,8 DFR0403.. — DFR220R3WD25M DFR220R3WD32M 22,00 23,00 98,6 66,0 0,8 DFR0403.. — DFR230R2WD32M 23,00 24,00 78,6 46,0 0,8 DFR0403.. — DFR230R3WD25M DFR230R3WD32M 23,00 24,00 101,6 69,0 0,8 DFR0403.. — DFR240R2WD32M 24,00 25,00 80,6 48,0 0,8 DFR0403.. — DFR240R3WD25M DFR240R3WD32M 24,00 25,00 104,6 72,0 0,8 DFR0403.. ВНИМАНИЕ! ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная винт ключ размер эталонная винт ключ размер пластина пластины Torx Torx пластина пластины Torx Torx D LS CS DFR0202.. 193.281 170.027 6 D LS CS DFR0202.. 193.281 170.027 6 20 45 R 1/8 BSP DFR0302.. 192.416 170.023 7 20 45 R 1/8 BSP DFR0302.. 192.416 170.023 7 25 45 R 1/4 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP J10 kennametal.com kennametal.com J11
