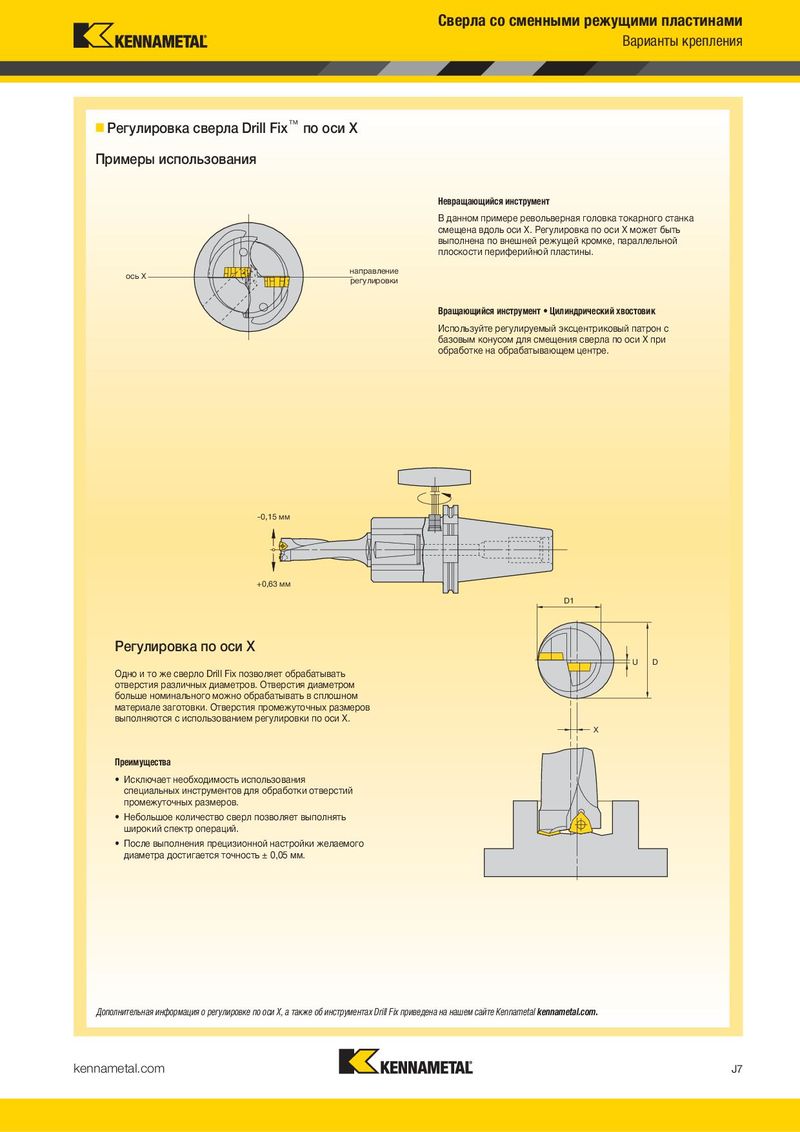

Сверла со сменными режущими пластинами Варианты крепления „ Регулировка сверла Drill Fix™ по оси Х Примеры использования Невращающийся инструмент В данном примере револьверная головка токарного станка смещена вдоль оси X. Регулировка по оси Х может быть выполнена по внешней режущей кромке, параллельной плоскости периферийной пластины. ось Х направление регулировки Вращающийся инструмент • Цилиндрический хвостовик Используйте регулируемый эксцентриковый патрон с базовым конусом для смещения сверла по оси Х при обработке на обрабатывающем центре. -0,15 мм +0,63 мм D1 Регулировка по оси Х U D Одно и то же сверло Drill Fix позволяет обрабатывать отверстия различных диаметров. Отверстия диаметром больше номинального можно обрабатывать в сплошном материале заготовки. Отверстия промежуточных размеров выполняются с использованием регулировки по оси Х. X Преимущества • Исключает необходимость использования специальных инструментов для обработки отверстий промежуточных размеров. • Небольшое количество сверл позволяет выполнять широкий спектр операций. • После выполнения прецизионной настройки желаемого диаметра достигается точность ± 0,05 мм. Дополнительная информация о регулировке по оси Х, а также об инструментах Drill Fix приведена на нашем сайте Kennametal kennametal.com. kennametal.com J7
