Основной каталог Kennametal вращающиеся инструменты 2018 - страница 330

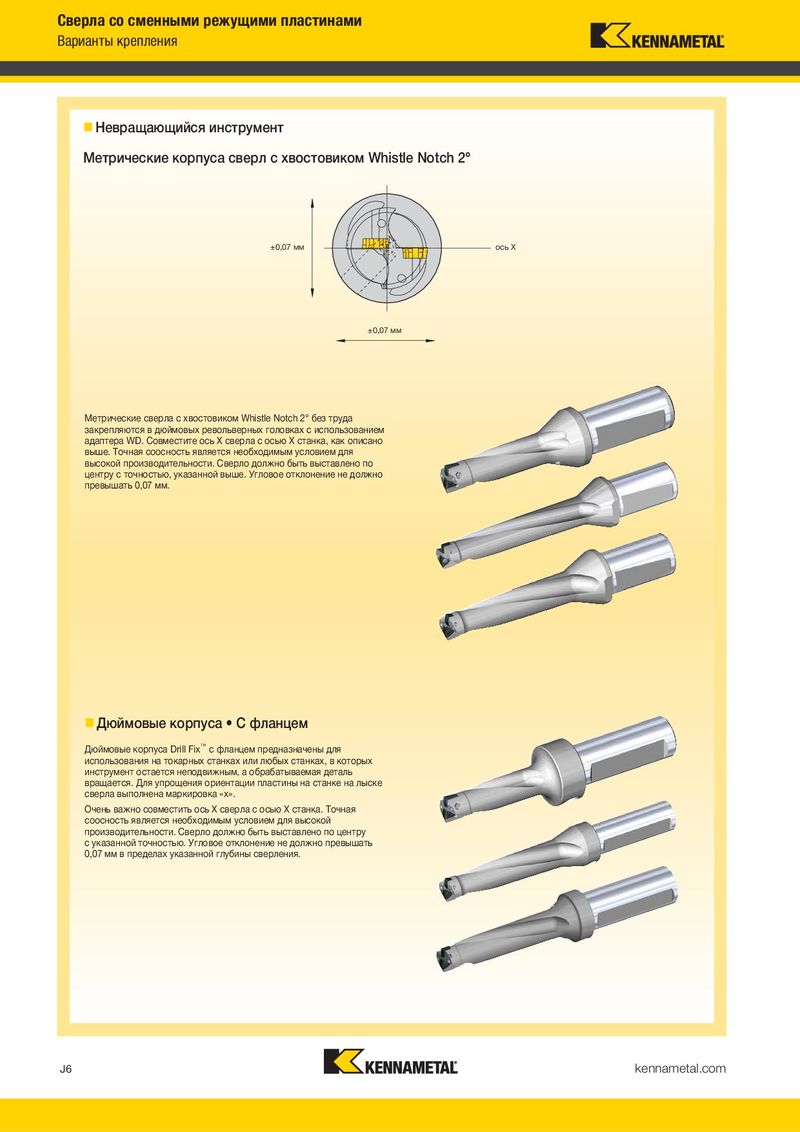

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Варианты крепления Варианты крепления  Невращающийся инструмент  Регулировка сверла Drill Fix™ по оси Х Метрические корпуса сверл с хвостовиком Whistle Notch 2° Примеры использования Невращающийся инструмент В данном примере револьверная головка токарного станка смещена вдоль оси X. Регулировка по оси Х может быть выполнена по внешней режущей кромке, параллельной ±0,07 мм ось Х плоскости периферийной пластины. направление ось Х регулировки Вращающийся инструмент • Цилиндрический хвостовик ±0,07 мм Используйте регулируемый эксцентриковый патрон с базовым конусом для смещения сверла по оси Х при обработке на обрабатывающем центре. Метрические сверла с хвостовиком Whistle Notch 2° без труда закрепляются в дюймовых револьверных головках с использованием адаптера WD. Совместите ось Х сверла с осью Х станка, как описано выше. Точная соосность является необходимым условием для высокой производительности. Сверло должно быть выставлено по центру с точностью, указанной выше. Угловое отклонение не должно превышать 0,07 мм. -0,15 мм +0,63 мм D1 Регулировка по оси Х U D Одно и то же сверло Drill Fix позволяет обрабатывать отверстия различных диаметров. Отверстия диаметром больше номинального можно обрабатывать в сплошном материале заготовки. Отверстия промежуточных размеров  Дюймовые корпуса • С фланцем выполняются с использованием регулировки по оси Х. X Дюймовые корпуса Drill Fix™ с фланцем предназначены для использования на токарных станках или любых станках, в которых Преимущества инструмент остается неподвижным, а обрабатываемая деталь вращается. Для упрощения ориентации пластины на станке на лыске • Исключает необходимость использования сверла выполнена маркировка «x». специальных инструментов для обработки отверстий промежуточных размеров. Очень важно совместить ось Х сверла с осью Х станка. Точная соосность является необходимым условием для высокой • Небольшое количество сверл позволяет выполнять производительности. Сверло должно быть выставлено по центру широкий спектр операций. с указанной точностью. Угловое отклонение не должно превышать • После выполнения прецизионной настройки желаемого 0,07 мм в пределах указанной глубины сверления. диаметра достигается точность ± 0,05 мм. Дополнительная информация о регулировке по оси Х, а также об инструментах Drill Fix приведена на нашем сайте Kennametal kennametal.com. J6 kennametal.com kennametal.com J7
