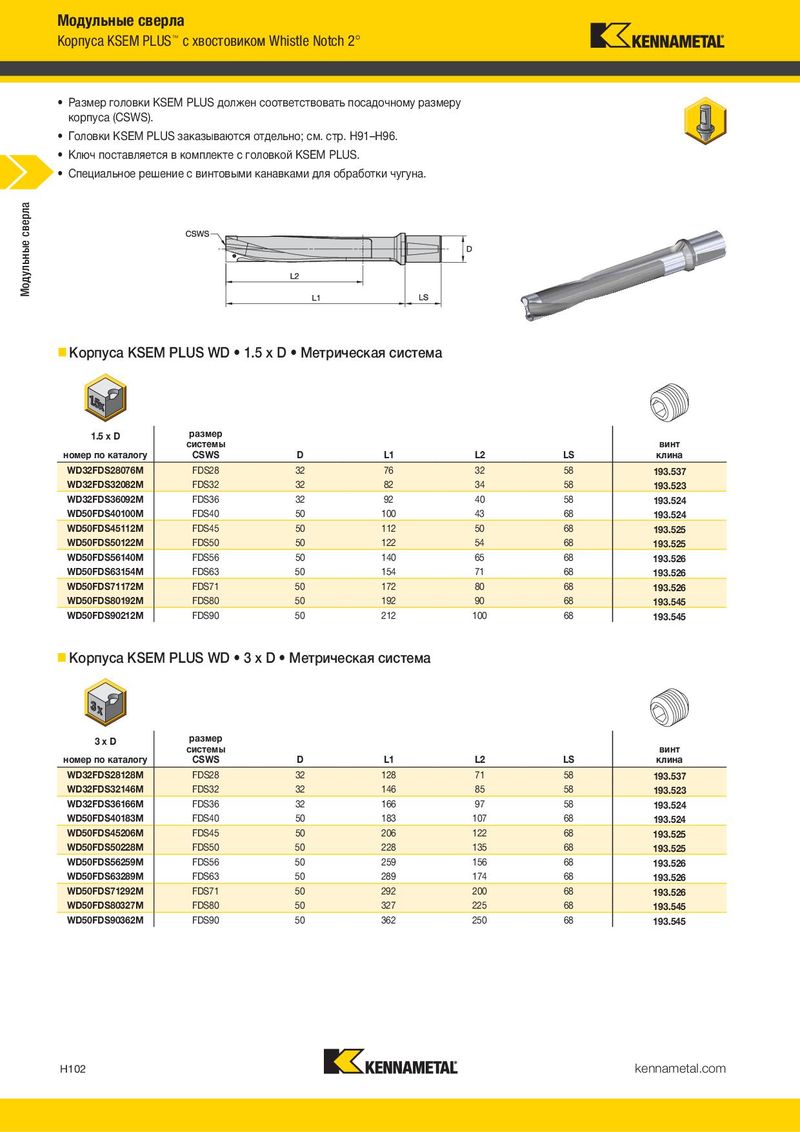

Модульные сверла Корпуса KSEM PLUS™ с хвостовиком Whistle Notch 2° • Размер головки KSEM PLUS должен соответствовать посадочному размеру корпуса (CSWS). • Головки KSEM PLUS заказываются отдельно; см. стр. H91–H96. • Ключ поставляется в комплекте с головкой KSEM PLUS. • Специальное решение с винтовыми канавками для обработки чугуна. Модульные сверла „ Корпуса KSEM PLUS WD • 1.5 x D • Метрическая система 1.5 x D размер системы винт номер по каталогу CSWS D L1 L2 LS клина WD32FDS28076M FDS28 32 76 32 58 193.537 WD32FDS32082M FDS32 32 82 34 58 193.523 WD32FDS36092M FDS36 32 92 40 58 193.524 WD50FDS40100M FDS40 50 100 43 68 193.524 WD50FDS45112M FDS45 50 112 50 68 193.525 WD50FDS50122M FDS50 50 122 54 68 193.525 WD50FDS56140M FDS56 50 140 65 68 193.526 WD50FDS63154M FDS63 50 154 71 68 193.526 WD50FDS71172M FDS71 50 172 80 68 193.526 WD50FDS80192M FDS80 50 192 90 68 193.545 WD50FDS90212M FDS90 50 212 100 68 193.545 „ Корпуса KSEM PLUS WD • 3x D • Метрическая система 3xD размер системы винт номер по каталогу CSWS D L1 L2 LS клина WD32FDS28128M FDS28 32 128 71 58 193.537 WD32FDS32146M FDS32 32 146 85 58 193.523 WD32FDS36166M FDS36 32 166 97 58 193.524 WD50FDS40183M FDS40 50 183 107 68 193.524 WD50FDS45206M FDS45 50 206 122 68 193.525 WD50FDS50228M FDS50 50 228 135 68 193.525 WD50FDS56259M FDS56 50 259 156 68 193.526 WD50FDS63289M FDS63 50 289 174 68 193.526 WD50FDS71292M FDS71 50 292 200 68 193.526 WD50FDS80327M FDS80 50 327 225 68 193.545 WD50FDS90362M FDS90 50 362 250 68 193.545 H102 kennametal.com
