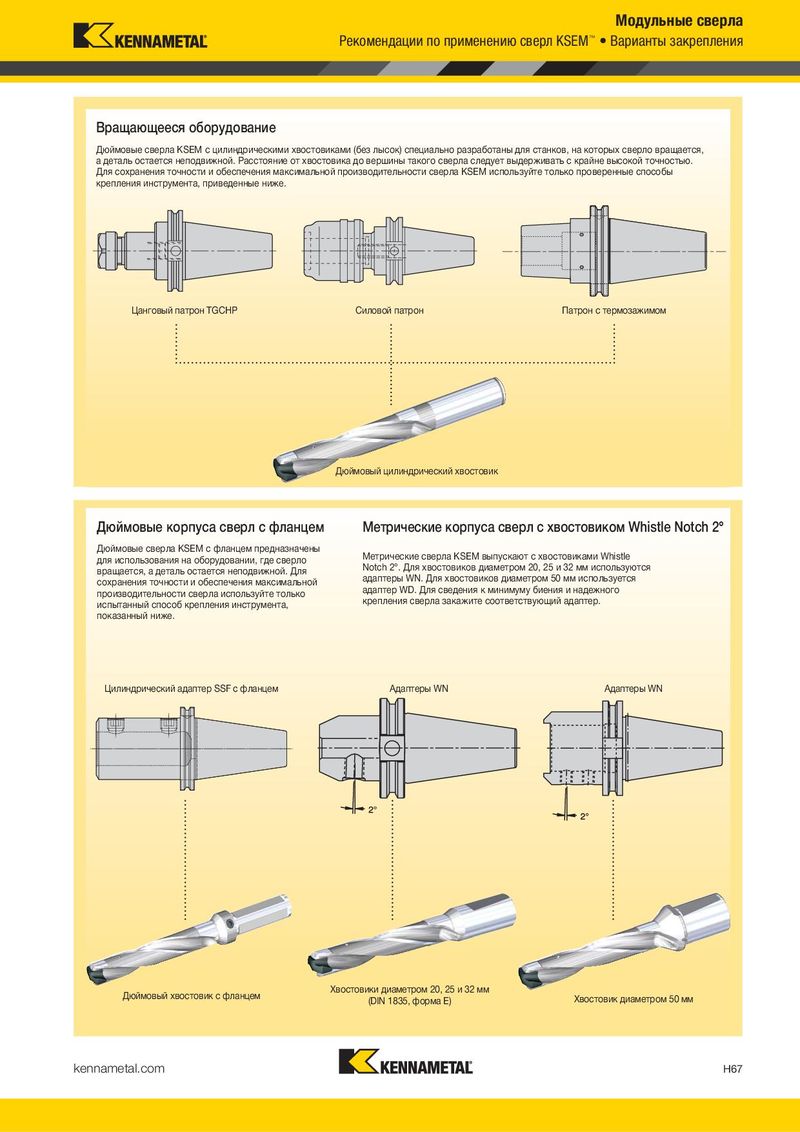

Модульные сверла Модульные сверла Рекомендации по применению сверл KSEM • Предварительное центрирование ™ Рекомендации по применению сверл KSEM • Варианты закрепления ™ Вращающееся оборудование Дюймовые сверла KSEM с цилиндрическими хвостовиками (без лысок) специально разработаны для станков, на которых сверло вращается, а деталь остается неподвижной. Расстояние от хвостовика до вершины такого сверла следует выдерживать с крайне высокой точностью. Для сохранения точности и обеспечения максимальной производительности сверла KSEM используйте только проверенные способы tz крепления инструмента, приведенные ниже. 150° Предварительное центрирование с Пластины HP для ведомого сверла Центрирование с использованием пластин PC помощью центровочного инструмента FAS Цанговый патрон TGCHP Силовой патрон Патрон с термозажимом Когда требуется предварительное центрирование? • Сверление отверстий глубиной в 5 и более раз превышающей номинальный диаметр (5 x D). • Нестабильные условия обработки (недостаточная жесткость закрепления заготовки и инструмента). Для чего необходимо предварительное центрирование с помощью пластин PC? • Двойной угол в плане 150° пластины PC обеспечивает плавный вход основного сверла. Дюймовый цилиндрический хвостовик • Отсутствие необходимости использовать кондукторную втулку в зоне входа основного сверла. • Отсутствие сколов и выкрашиваний на режущих кромках. • Во избежание отклонения для предварительного центрирования с использованием пластин PC выбирайте максимально короткое сверло (1 x D). Дюймовые корпуса сверл с фланцем Метрические корпуса сверл с хвостовиком Whistle Notch 2° Дюймовые сверла KSEM с фланцем предназначены Как быть, если... для использования на оборудовании, где сверло Метрические сверла KSEM выпускают с хвостовиками Whistle вращается, а деталь остается неподвижной. Для Notch 2°. Для хвостовиков диаметром 20, 25 и 32 мм используются ... нельзя использовать центрирование по техническим причинам? сохранения точности и обеспечения максимальной адаптеры WN. Для хвостовиков диаметром 50 мм используется производительности сверла используйте только адаптер WD. Для сведения к минимуму биения и надежного • Использовать центровочное сверло с «обычной» пластиной на пониженных режимах резания (приблизительно на половинных крепления сверла закажите соответствующий адаптер. скоростях и подачах), затем продолжить сверление на обычных режимах резания без вывода/останова. испытанный способ крепления инструмента, показанный ниже. ...в стандартном ассортименте нет подходящей пластины PC (ø)? • Использовать изготавливаемую на заказ с точностью k7 пластину PC требуемого номинального диаметра. • Центрировать, используя основную режущую пластину, но без входа вспомогательных режущих кромок в заготовку (ø центровочного Цилиндрический адаптер SSF с фланцем Адаптеры WN Адаптеры WN сверла составляет приблизительно 90% от ø основного сверла). ...требуется только один корпус инструмента? • Вводить сверло на подаче 50% до момента входа главных и вспомогательных режущих кромок в отверстие, а затем продолжить сверление без вывода/останова на обычных режимах резания. Хвостовики диаметром 20, 25 и 32 мм Дюймовый хвостовик с фланцем Хвостовик диаметром 50 мм (DIN 1835, форма E) H66 kennametal.com kennametal.com H67
