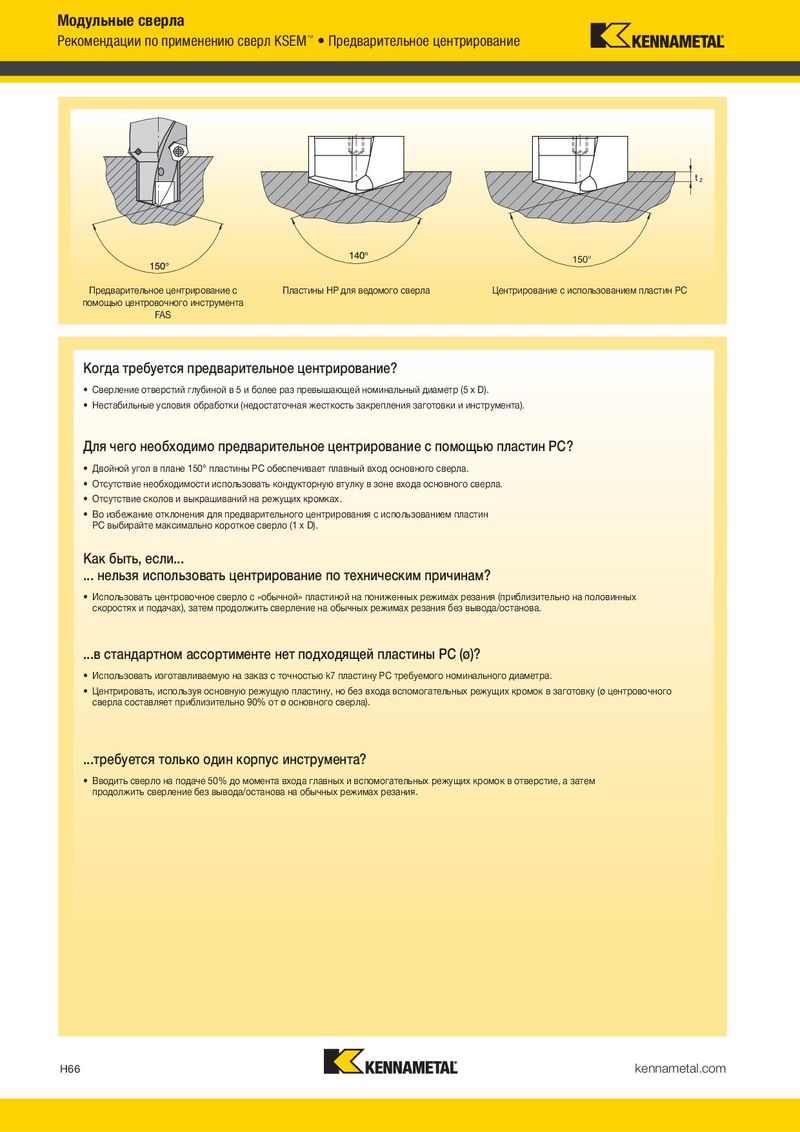

Модульные сверла Рекомендации по применению сверл KSEM™ • Предварительное центрирование tz 150° Предварительное центрирование с Пластины HP для ведомого сверла Центрирование с использованием пластин PC помощью центровочного инструмента FAS Когда требуется предварительное центрирование? • Сверление отверстий глубиной в 5 и более раз превышающей номинальный диаметр (5 x D). • Нестабильные условия обработки (недостаточная жесткость закрепления заготовки и инструмента). Для чего необходимо предварительное центрирование с помощью пластин PC? • Двойной угол в плане 150° пластины PC обеспечивает плавный вход основного сверла. • Отсутствие необходимости использовать кондукторную втулку в зоне входа основного сверла. • Отсутствие сколов и выкрашиваний на режущих кромках. • Во избежание отклонения для предварительного центрирования с использованием пластин PC выбирайте максимально короткое сверло (1 x D). Как быть, если... ... нельзя использовать центрирование по техническим причинам? • Использовать центровочное сверло с «обычной» пластиной на пониженных режимах резания (приблизительно на половинных скоростях и подачах), затем продолжить сверление на обычных режимах резания без вывода/останова. ...в стандартном ассортименте нет подходящей пластины PC (ø)? • Использовать изготавливаемую на заказ с точностью k7 пластину PC требуемого номинального диаметра. • Центрировать, используя основную режущую пластину, но без входа вспомогательных режущих кромок в заготовку (ø центровочного сверла составляет приблизительно 90% от ø основного сверла). ...требуется только один корпус инструмента? • Вводить сверло на подаче 50% до момента входа главных и вспомогательных режущих кромок в отверстие, а затем продолжить сверление без вывода/останова на обычных режимах резания. H66 kennametal.com
