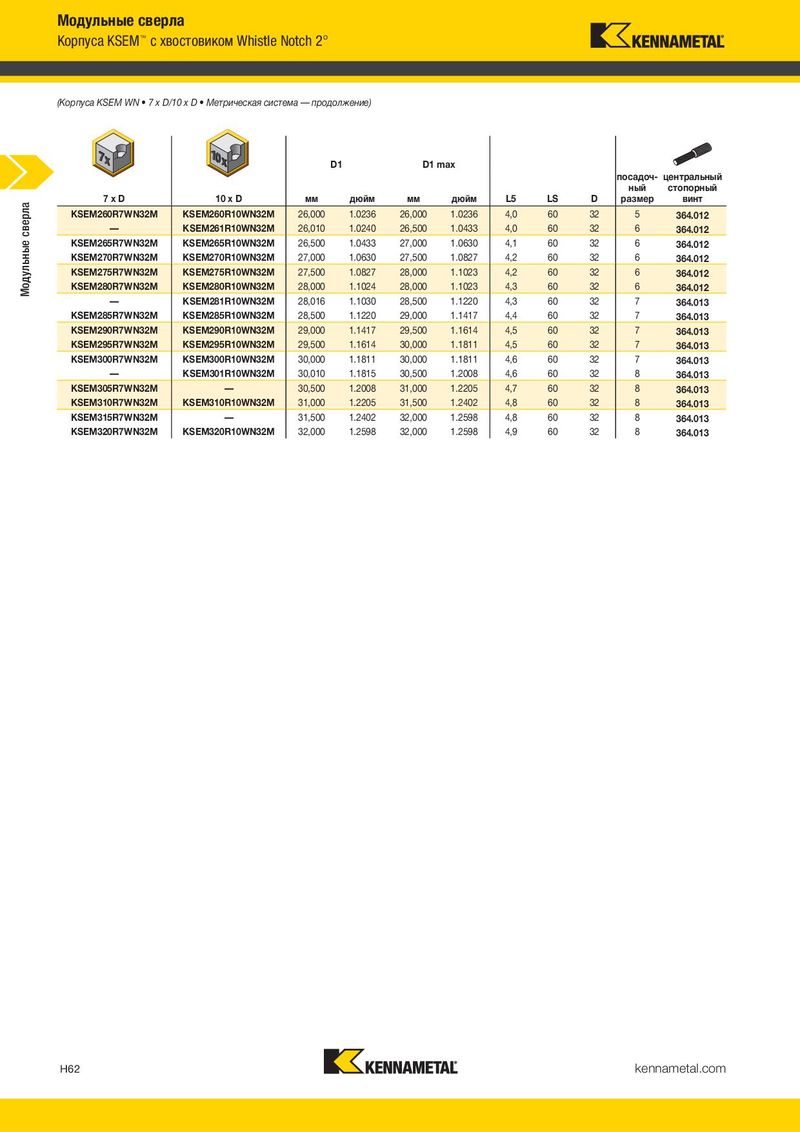

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 250

Модульные сверла Модульные сверла Корпуса KSEM с хвостовиком Whistle Notch 2° ™ Фасочные пластины KSEM • Корпуса KSEM с хвостовиком Whistle Notch 2° • ™ ™ Фасочные пластины KSEM™ • Корпуса KSEM™ с хвостовиком Whistle Notch™ 2° с фаской 45° (Корпуса KSEM WN • 7 x D/10 x D • Метрическая система — продолжение) Фасочные пластины KSEM • Сверление и снятие фасок за один цикл. • Ассортимент включает стандартные корпуса. • Регулировка высоты не требуется. D1 D1 D1 max D1 max • Короткое время наладки. посадоч- центральный ный стопорный • Стандартные пластины. 7xD 10 x D мм дюйм мм дюйм L5 LS D размер винт Модульные сверла Модульные сверла KSEM260R7WN32M KSEM260R10WN32M 26,000 1.0236 26,000 1.0236 4,0 60 32 5 364.012   — KSEM261R10WN32M 26,010 1.0240 26,500 1.0433 4,0 60 32 6 P 364.012    KSEM265R7WN32M KSEM265R10WN32M 26,500 1.0433 27,000 1.0630 4,1 60 32 6 M 364.012   KSEM270R7WN32M KSEM270R10WN32M 27,000 1.0630 27,500 1.0827 4,2 60 32 6 364.012  лучший выбор K    KSEM275R7WN32M KSEM275R10WN32M 27,500 1.0827 28,000 1.1023 4,2 60 32 6 364.012  альтернативный выбор N   KSEM280R7WN32M KSEM280R10WN32M 28,000 1.1024 28,000 1.1023 4,3 60 32 6 364.012 S — KSEM281R10WN32M 28,016 1.1030 28,500 1.1220 4,3 60 32 7 364.013 H KSEM285R7WN32M KSEM285R10WN32M 28,500 1.1220 29,000 1.1417 4,4 60 32 7 364.013 KSEM290R7WN32M KSEM290R10WN32M 29,000 1.1417 29,500 1.1614 4,5 60 32 7 364.013 KSEM295R7WN32M KSEM295R10WN32M 29,500 1.1614 30,000 1.1811 4,5 60 32 7 364.013 KSEM300R7WN32M KSEM300R10WN32M 30,000 1.1811 30,000 1.1811 4,6 60 32 7 364.013 — KSEM301R10WN32M 30,010 1.1815 30,500 1.2008 4,6 60 32 8 364.013  Пластины TPGX-GD KSEM305R7WN32M — 30,500 1.2008 31,000 1.2205 4,7 60 32 8 364.013 KSEM310R7WN32M KSEM310R10WN32M 31,000 1.2205 31,500 1.2402 4,8 60 32 8 364.013 KC7015 KC7315 KC7140 KSEM315R7WN32M — 31,500 1.2402 32,000 1.2598 4,8 60 32 8 364.013 KSEM320R7WN32M KSEM320R10WN32M 32,000 1.2598 32,000 1.2598 4,9 60 32 8 364.013 номер по каталогу D S R D1 TPGX0902ZPRGD 5,56 2,38 0,20 2,50    TPGX1102ZPRGD 6,35 2,38 0,20 2,85    TPGX1303ZPRGD 7,94 3,18 0,20 3,40    TPGX1603ZPRGD 9,52 3,18 0,20 4,40    • Диаметр режущей пластины KSEM выбирается в соответствии с посадочным размером. • Сверла поставляются в комплекте с центральным стопорным винтом, винтом пластины и ключами. • Режущие пластины следует заказывать отдельно; см. стр. H38–H57. • Фасочная пластина TPGX заказывается отдельно; см. стр. H63.  Корпуса KSEM • Хвостовик WN/WD50 с лыской • 1 x D • Метрическая система D1 D1 max D1 D1 max посадоч- центральный ный фасочная стопорный 1xD мм дюйм мм дюйм D22 L L4 max L5 LS D размер пластина винт ключ KSEM125R1WN16F45M 12,500 .4921 13,500 .5314 18 107 14 2,0 48,0 16 C KSEM1250 364.017 170.051 KSEM136R1WN16F45M 13,510 .5319 14,500 .5708 19 107 15 2,2 48,0 16 B KSEM1351 364.016 170.289 KSEM146R1WN20F45M 14,510 .5713 15,874 .6249 20 109 16 2,3 50,0 20 A KSEM1451 364.016 170.289 KSEM160R1WN20F45M 16,000 .6299 18,000 .7086 22 110 18 2,5 50,0 20 1 KSEM1600 364.010 170.270 KSEM181R1WN25F45M 18,010 .7091 19,999 .7873 25 118 20 2,9 56,0 25 2 KSEM1801 364.010 170.270 KSEM200R1WN25F45M 20,000 .7874 22,000 .8661 28 120 22 3,2 56,0 25 3 KSEM2000 364.011 170.272 KSEM221R1WN25F45M 22,010 .8665 24,000 .9448 30 123 24 3,5 56,0 25 4 KSEM2201 364.011 170.272 KSEM241R1WN32F45M 24,010 .9453 26,000 1.0236 34 129 26 3,8 60,0 32 5 KSEM2401 364.012 170.055 KSEM261R1WN32F45M 26,010 1.0240 28,000 1.1023 36 131 28 4,0 60,0 32 6 KSEM2601 364.012 170.055 KSEM281R1WN32F45M 28,016 1.1030 30,000 1.1811 38 134 30 4,3 60,0 32 7 KSEM2801 364.013 170.276 KSEM301R1WN32F45M 30,010 1.1815 32,000 1.2598 40 136 32 4,6 60,0 32 8 KSEM3001 364.013 170.276 KSEM321R1WD50F45M 32,010 1.2602 36,000 1.4173 42 155 36 4,9 68,0 50 9 KSEM3201 364.015 170.276 KSEM361R1WD50F45M 36,010 1.4177 40,000 1.5748 46 165 40 5,5 68,0 50 10 KSEM3601 364.015 170.276 H62 kennametal.com kennametal.com H63
