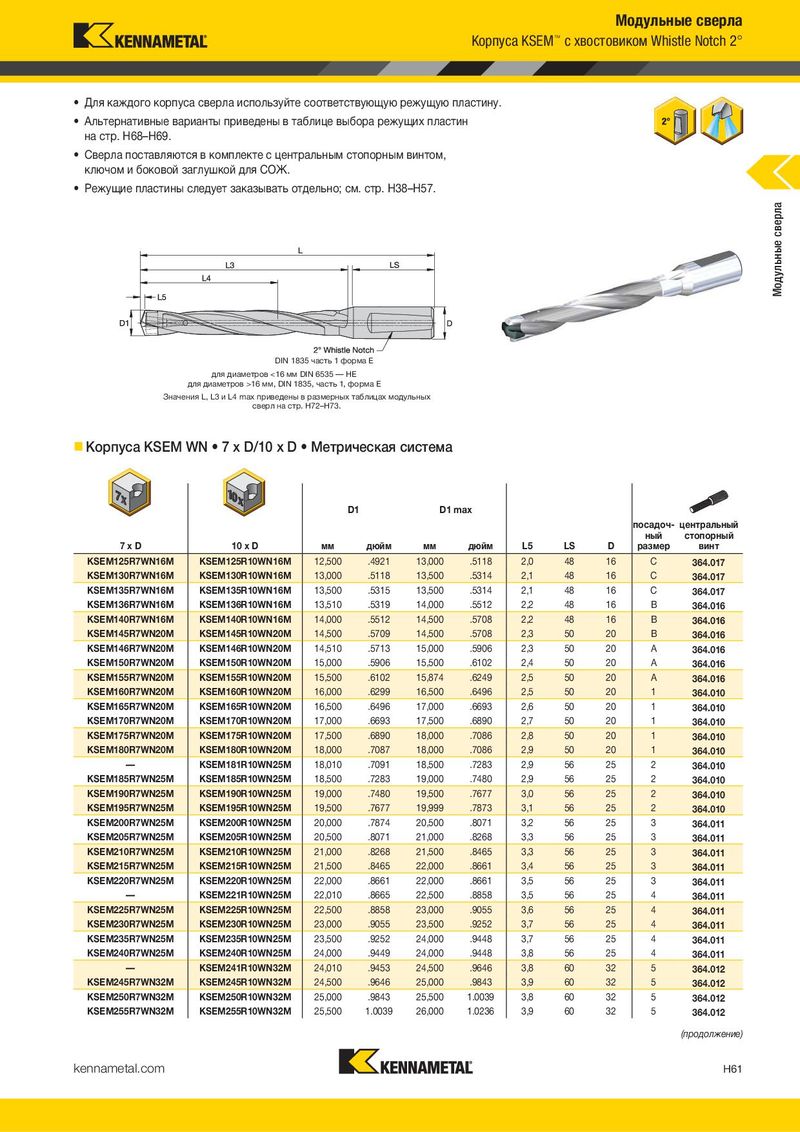

Модульные сверла Корпуса KSEM™ с хвостовиком Whistle Notch 2° • Для каждого корпуса сверла используйте соответствующую режущую пластину. • Альтернативные варианты приведены в таблице выбора режущих пластин на стр. H68–H69. • Сверла поставляются в комплекте с центральным стопорным винтом, ключом и боковой заглушкой для СОЖ. • Режущие пластины следует заказывать отдельно; см. стр. H38–H57. Модульные сверла DIN 1835 часть 1 форма E для диаметров <16 мм DIN 6535 — HE для диаметров >16 мм, DIN 1835, часть 1, форма E Значения L, L3 и L4 max приведены в размерных таблицах модульных сверл на стр. H72–H73. „ Корпуса KSEM WN • 7 x D/10 x D • Метрическая система D1 D1 max посадоч- центральный ный стопорный 7xD 10 x D мм дюйм мм дюйм L5 LS D размер винт KSEM125R7WN16M KSEM125R10WN16M 12,500 .4921 13,000 .5118 2,0 48 16 C 364.017 KSEM130R7WN16M KSEM130R10WN16M 13,000 .5118 13,500 .5314 2,1 48 16 C 364.017 KSEM135R7WN16M KSEM135R10WN16M 13,500 .5315 13,500 .5314 2,1 48 16 C 364.017 KSEM136R7WN16M KSEM136R10WN16M 13,510 .5319 14,000 .5512 2,2 48 16 B 364.016 KSEM140R7WN16M KSEM140R10WN16M 14,000 .5512 14,500 .5708 2,2 48 16 B 364.016 KSEM145R7WN20M KSEM145R10WN20M 14,500 .5709 14,500 .5708 2,3 50 20 B 364.016 KSEM146R7WN20M KSEM146R10WN20M 14,510 .5713 15,000 .5906 2,3 50 20 A 364.016 KSEM150R7WN20M KSEM150R10WN20M 15,000 .5906 15,500 .6102 2,4 50 20 A 364.016 KSEM155R7WN20M KSEM155R10WN20M 15,500 .6102 15,874 .6249 2,5 50 20 A 364.016 KSEM160R7WN20M KSEM160R10WN20M 16,000 .6299 16,500 .6496 2,5 50 20 1 364.010 KSEM165R7WN20M KSEM165R10WN20M 16,500 .6496 17,000 .6693 2,6 50 20 1 364.010 KSEM170R7WN20M KSEM170R10WN20M 17,000 .6693 17,500 .6890 2,7 50 20 1 364.010 KSEM175R7WN20M KSEM175R10WN20M 17,500 .6890 18,000 .7086 2,8 50 20 1 364.010 KSEM180R7WN20M KSEM180R10WN20M 18,000 .7087 18,000 .7086 2,9 50 20 1 364.010 — KSEM181R10WN25M 18,010 .7091 18,500 .7283 2,9 56 25 2 364.010 KSEM185R7WN25M KSEM185R10WN25M 18,500 .7283 19,000 .7480 2,9 56 25 2 364.010 KSEM190R7WN25M KSEM190R10WN25M 19,000 .7480 19,500 .7677 3,0 56 25 2 364.010 KSEM195R7WN25M KSEM195R10WN25M 19,500 .7677 19,999 .7873 3,1 56 25 2 364.010 KSEM200R7WN25M KSEM200R10WN25M 20,000 .7874 20,500 .8071 3,2 56 25 3 364.011 KSEM205R7WN25M KSEM205R10WN25M 20,500 .8071 21,000 .8268 3,3 56 25 3 364.011 KSEM210R7WN25M KSEM210R10WN25M 21,000 .8268 21,500 .8465 3,3 56 25 3 364.011 KSEM215R7WN25M KSEM215R10WN25M 21,500 .8465 22,000 .8661 3,4 56 25 3 364.011 KSEM220R7WN25M KSEM220R10WN25M 22,000 .8661 22,000 .8661 3,5 56 25 3 364.011 — KSEM221R10WN25M 22,010 .8665 22,500 .8858 3,5 56 25 4 364.011 KSEM225R7WN25M KSEM225R10WN25M 22,500 .8858 23,000 .9055 3,6 56 25 4 364.011 KSEM230R7WN25M KSEM230R10WN25M 23,000 .9055 23,500 .9252 3,7 56 25 4 364.011 KSEM235R7WN25M KSEM235R10WN25M 23,500 .9252 24,000 .9448 3,7 56 25 4 364.011 KSEM240R7WN25M KSEM240R10WN25M 24,000 .9449 24,000 .9448 3,8 56 25 4 364.011 — KSEM241R10WN32M 24,010 .9453 24,500 .9646 3,8 60 32 5 364.012 KSEM245R7WN32M KSEM245R10WN32M 24,500 .9646 25,000 .9843 3,9 60 32 5 364.012 KSEM250R7WN32M KSEM250R10WN32M 25,000 .9843 25,500 1.0039 3,8 60 32 5 364.012 KSEM255R7WN32M KSEM255R10WN32M 25,500 1.0039 26,000 1.0236 3,9 60 32 5 364.012 (продолжение) kennametal.com H61
