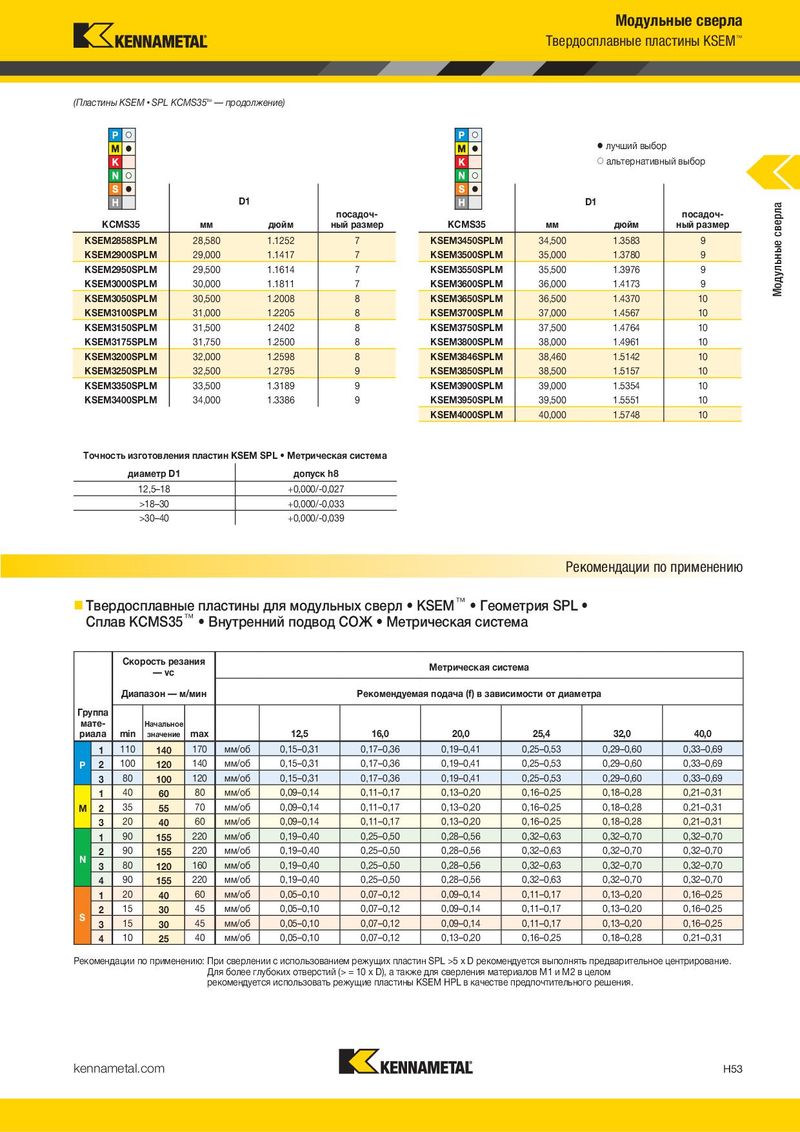

Модульные сверла Твердосплавные пластины KSEM™ (Пластины KSEM • SPL KCMS35TM — продолжение) ⅷ лучший выбор ࠗ альтернативный выбор D1 D1 Модульные сверла посадоч- посадоч- KCMS35 мм дюйм ный размер KCMS35 мм дюйм ный размер KSEM2858SPLM 28,580 1.1252 7 KSEM3450SPLM 34,500 1.3583 9 KSEM2900SPLM 29,000 1.1417 7 KSEM3500SPLM 35,000 1.3780 9 KSEM2950SPLM 29,500 1.1614 7 KSEM3550SPLM 35,500 1.3976 9 KSEM3000SPLM 30,000 1.1811 7 KSEM3600SPLM 36,000 1.4173 9 KSEM3050SPLM 30,500 1.2008 8 KSEM3650SPLM 36,500 1.4370 10 KSEM3100SPLM 31,000 1.2205 8 KSEM3700SPLM 37,000 1.4567 10 KSEM3150SPLM 31,500 1.2402 8 KSEM3750SPLM 37,500 1.4764 10 KSEM3175SPLM 31,750 1.2500 8 KSEM3800SPLM 38,000 1.4961 10 KSEM3200SPLM 32,000 1.2598 8 KSEM3846SPLM 38,460 1.5142 10 KSEM3250SPLM 32,500 1.2795 9 KSEM3850SPLM 38,500 1.5157 10 KSEM3350SPLM 33,500 1.3189 9 KSEM3900SPLM 39,000 1.5354 10 KSEM3400SPLM 34,000 1.3386 9 KSEM3950SPLM 39,500 1.5551 10 KSEM4000SPLM 40,000 1.5748 10 Точность изготовления пластин KSEM SPL • Метрическая система диаметр D1 допуск h8 12,5–18 +0,000/-0,027 >18–30 +0,000/-0,033 >30–40 +0,000/-0,039 Рекомендации по применению „ Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия SPL • Сплав KCMS35™ • Внутренний подвод СОЖ • Метрическая система Скорость резания Метрическая система — vc Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное риала min значение max 12,5 16,0 20,0 25,4 32,0 40,0 1 110 140 170 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 P 2 100 120 140 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 3 80 100 120 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 1 40 60 80 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 M 2 35 55 70 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 3 20 40 60 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 1 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 N 2 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 3 80 120 160 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 4 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 1 20 40 60 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 S 2 15 30 45 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 3 15 30 45 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 4 10 25 40 мм/об 0,05–0,10 0,07–0,12 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 Рекомендации по применению: При сверлении с использованием режущих пластин SPL >5 x D рекомендуется выполнять предварительное центрирование. Для более глубоких отверстий (> = 10 x D), а также для сверления материалов M1 и M2 в целом рекомендуется использовать режущие пластины KSEM HPL в качестве предпочтительного решения. kennametal.com H53
