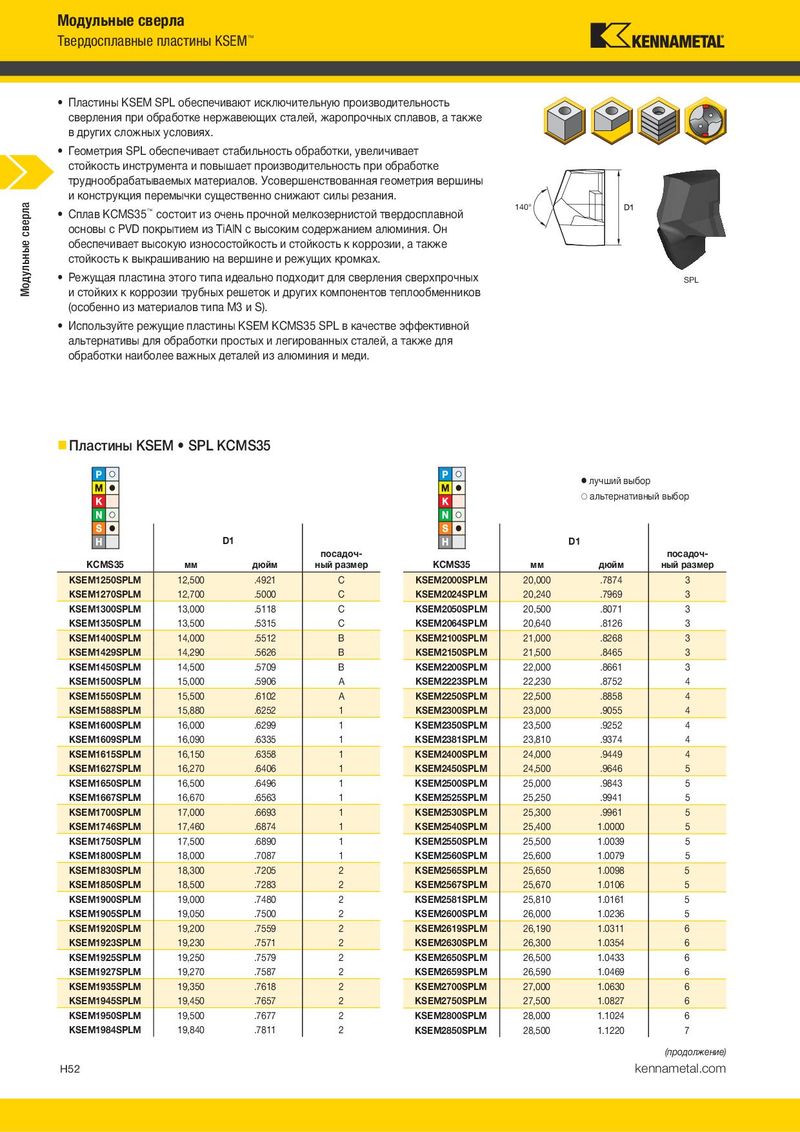

Модульные сверла Модульные сверла Твердосплавные пластины KSEM ™ Твердосплавные пластины KSEM™ • Пластины KSEM SPL обеспечивают исключительную производительность (Пластины KSEM • SPL KCMS35 — продолжение) TM сверления при обработке нержавеющих сталей, жаропрочных сплавов, а также в других сложных условиях.  лучший выбор • Геометрия SPL обеспечивает стабильность обработки, увеличивает  альтернативный выбор стойкость инструмента и повышает производительность при обработке труднообрабатываемых материалов. Усовершенствованная геометрия вершины и конструкция перемычки существенно снижают силы резания. D1 D1 Модульные сверла Модульные сверла 140° • Сплав KCMS35™ состоит из очень прочной мелкозернистой твердосплавной посадоч- посадоч- основы с PVD покрытием из TiAlN с высоким содержанием алюминия. Он KCMS35 мм дюйм ный размер KCMS35 мм дюйм ный размер обеспечивает высокую износостойкость и стойкость к коррозии, а также KSEM2858SPLM 28,580 1.1252 7 KSEM3450SPLM 34,500 1.3583 9 стойкость к выкрашиванию на вершине и режущих кромках. KSEM2900SPLM 29,000 1.1417 7 KSEM3500SPLM 35,000 1.3780 9 KSEM2950SPLM 29,500 1.1614 7 KSEM3550SPLM 35,500 1.3976 9 • Режущая пластина этого типа идеально подходит для сверления сверхпрочных SPL KSEM3000SPLM 30,000 1.1811 7 KSEM3600SPLM 36,000 1.4173 9 и стойких к коррозии трубных решеток и других компонентов теплообменников KSEM3050SPLM 30,500 1.2008 8 KSEM3650SPLM 36,500 1.4370 10 (особенно из материалов типа M3 и S). KSEM3100SPLM 31,000 1.2205 8 KSEM3700SPLM 37,000 1.4567 10 • Используйте режущие пластины KSEM KCMS35 SPL в качестве эффективной KSEM3150SPLM 31,500 1.2402 8 KSEM3750SPLM 37,500 1.4764 10 альтернативы для обработки простых и легированных сталей, а также для KSEM3175SPLM 31,750 1.2500 8 KSEM3800SPLM 38,000 1.4961 10 обработки наиболее важных деталей из алюминия и меди. KSEM3200SPLM 32,000 1.2598 8 KSEM3846SPLM 38,460 1.5142 10 KSEM3250SPLM 32,500 1.2795 9 KSEM3850SPLM 38,500 1.5157 10 KSEM3350SPLM 33,500 1.3189 9 KSEM3900SPLM 39,000 1.5354 10 KSEM3400SPLM 34,000 1.3386 9 KSEM3950SPLM 39,500 1.5551 10 KSEM4000SPLM 40,000 1.5748 10  Пластины KSEM • SPL KCMS35 Точность изготовления пластин KSEM SPL • Метрическая система диаметр D1 допуск h8  лучший выбор 12,5–18 +0,000/-0,027  альтернативный выбор >18–30 +0,000/-0,033 >30–40 +0,000/-0,039 D1 D1 посадоч- посадоч- KCMS35 мм дюйм ный размер KCMS35 мм дюйм ный размер Рекомендации по применению KSEM1250SPLM 12,500 .4921 C KSEM2000SPLM 20,000 .7874 3 KSEM1270SPLM 12,700 .5000 C KSEM2024SPLM 20,240 .7969 3 KSEM1300SPLM 13,000 .5118 C KSEM2050SPLM 20,500 .8071 3  Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия SPL • KSEM1350SPLM 13,500 .5315 C KSEM2064SPLM 20,640 .8126 3 Сплав KCMS35™ • Внутренний подвод СОЖ • Метрическая система KSEM1400SPLM 14,000 .5512 B KSEM2100SPLM 21,000 .8268 3 KSEM1429SPLM 14,290 .5626 B KSEM2150SPLM 21,500 .8465 3 Скорость резания KSEM1450SPLM 14,500 .5709 B KSEM2200SPLM 22,000 .8661 3 Метрическая система — vc KSEM1500SPLM 15,000 .5906 A KSEM2223SPLM 22,230 .8752 4 KSEM1550SPLM 15,500 .6102 A KSEM2250SPLM 22,500 .8858 4 Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра KSEM1588SPLM 15,880 .6252 1 KSEM2300SPLM 23,000 .9055 4 Группа KSEM1600SPLM 16,000 .6299 1 KSEM2350SPLM 23,500 .9252 4 мате- Начальное риала min значение max 12,5 16,0 20,0 25,4 32,0 40,0 KSEM1609SPLM 16,090 .6335 1 KSEM2381SPLM 23,810 .9374 4 1 110 140 170 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM1615SPLM 16,150 .6358 1 KSEM2400SPLM 24,000 .9449 4 KSEM1627SPLM 16,270 .6406 1 P 2 100 120 140 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2450SPLM 24,500 .9646 5 3 80 100 120 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM1650SPLM 16,500 .6496 1 KSEM2500SPLM 25,000 .9843 5 KSEM1667SPLM 16,670 .6563 1 1 40 60 80 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2525SPLM 25,250 .9941 5 M 2 35 55 70 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM1700SPLM 17,000 .6693 1 KSEM2530SPLM 25,300 .9961 5 KSEM1746SPLM 17,460 .6874 1 3 20 40 60 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2540SPLM 25,400 1.0000 5 1 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 KSEM1750SPLM 17,500 .6890 1 KSEM2550SPLM 25,500 1.0039 5 KSEM1800SPLM 18,000 .7087 1 2 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 KSEM2560SPLM 25,600 1.0079 5 N 3 80 120 160 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 KSEM1830SPLM 18,300 .7205 2 KSEM2565SPLM 25,650 1.0098 5 KSEM1850SPLM 18,500 .7283 2 4 90 155 220 мм/об 0,19–0,40 0,25–0,50 0,28–0,56 0,32–0,63 0,32–0,70 0,32–0,70 KSEM2567SPLM 25,670 1.0106 5 1 20 40 60 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 KSEM1900SPLM 19,000 .7480 2 KSEM2581SPLM 25,810 1.0161 5 KSEM1905SPLM 19,050 .7500 2 2 15 30 45 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 KSEM2600SPLM 26,000 1.0236 5 S 3 15 30 45 мм/об 0,05–0,10 0,07–0,12 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 KSEM1920SPLM 19,200 .7559 2 KSEM2619SPLM 26,190 1.0311 6 KSEM1923SPLM 19,230 .7571 2 4 10 25 40 мм/об 0,05–0,10 0,07–0,12 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2630SPLM 26,300 1.0354 6 KSEM1925SPLM 19,250 .7579 2 KSEM2650SPLM 26,500 1.0433 6 Рекомендации по применению: При сверлении с использованием режущих пластин SPL >5 x D рекомендуется выполнять предварительное центрирование. KSEM1927SPLM 19,270 .7587 2 KSEM2659SPLM 26,590 1.0469 6 Для более глубоких отверстий (> = 10 x D), а также для сверления материалов M1 и M2 в целом KSEM1935SPLM 19,350 .7618 2 KSEM2700SPLM 27,000 1.0630 6 рекомендуется использовать режущие пластины KSEM HPL в качестве предпочтительного решения. KSEM1945SPLM 19,450 .7657 2 KSEM2750SPLM 27,500 1.0827 6 KSEM1950SPLM 19,500 .7677 2 KSEM2800SPLM 28,000 1.1024 6 KSEM1984SPLM 19,840 .7811 2 KSEM2850SPLM 28,500 1.1220 7 (продолжение) H52 kennametal.com kennametal.com H53
