(Пластины KSEM • HPG KCPM45TM — продолжение)
лучший выбор альтернативный выбор
D1 D1 посадоч- посадоч-
| KCPM45 | мм | дюйм | ный размер | KCPM45 | мм | дюйм | ный размер | ||||
| KSEM2461HPGM | 24,610 | .9690 | 5 | KSEM3100HPGM | 31,000 | 1.2205 | 8 | ||||
| KSEM2500HPGM | 25,000 | .9843 | 5 | KSEM3115HPGM | 31,150 | 1.2264 | 8 | ||||
| KSEM2540HPGM | 25,400 | 1.0000 | 5 | KSEM3150HPGM | 31,500 | 1.2402 | 8 |

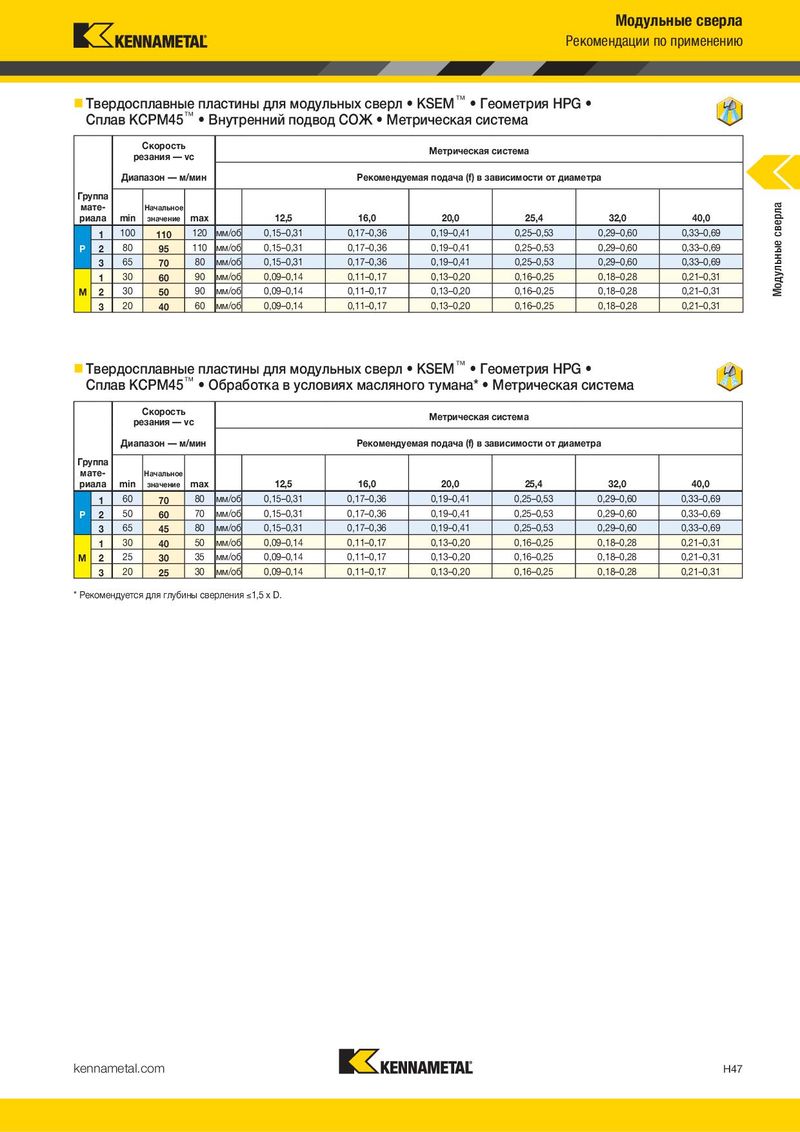

Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия HPG •
Сплав KCPM45™ • Внутренний подвод СОЖ • Метрическая система
Скорость Метрическая система резания — vc Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра Группа мате- Начальное
| риала | min | значение | max | 12,5 | 16,0 | 20,0 | 25,4 | 32,0 | 40,0 | |||
| 1 | 100 | 110 | 120 мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 | |||
| P | 2 | 80 | 95 | 110 мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 | ||
| 3 | 65 | 70 | 80 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 | ||
| 1 | 30 | 60 | 90 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
| р | Скорость езания — | vc | Метрическая | система | ||||||
| Диа | пазон — м | /мин | Рекоменду | емая подача (f) в з | ависимости от диа | метра | ||||
| Группа мате- риала | min | Начальное значение | max | 12,5 | 16,0 | 20,0 | 25,4 | 32,0 | 40,0 | |
| 1 | 100 | 110 | 120 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| P 2 | 80 | 95 | 110 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| 3 | 65 | 70 | 80 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| 1 | 30 | 60 | 90 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
| M 2 | 30 | 50 | 90 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
| 3 | 20 | 40 | 60 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
KSEM3096HPGM 30,960 1.2190 8
Точность изготовления пластин KSEM HPG • Метрическая система
| диаметр D1 | допуск h8 | |
| 12,5–18 | +0,000/-0,027 | |
| >18–30 | +0,000/-0,033 | |
| >30–40 | +0,000/-0,039 |
| р | Скорость езания — | vc | Метрическая | система | ||||||
| Диа | пазон — м | /мин | Рекоменду | емая подача (f) в з | ависимости от диа | метра | ||||
| Группа мате- риала | min | Начальное значение | max | 12,5 | 16,0 | 20,0 | 25,4 | 32,0 | 40,0 | |
| 1 | 60 | 70 | 80 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| P 2 | 50 | 60 | 70 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| 3 | 65 | 45 | 80 | мм/об | 0,15–0,31 | 0,17–0,36 | 0,19–0,41 | 0,25–0,53 | 0,29–0,60 | 0,33–0,69 |
| 1 | 30 | 40 | 50 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
| M 2 | 25 | 30 | 35 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
| 3 | 20 | 25 | 30 | мм/об | 0,09–0,14 | 0,11–0,17 | 0,13–0,20 | 0,16–0,25 | 0,18–0,28 | 0,21–0,31 |
