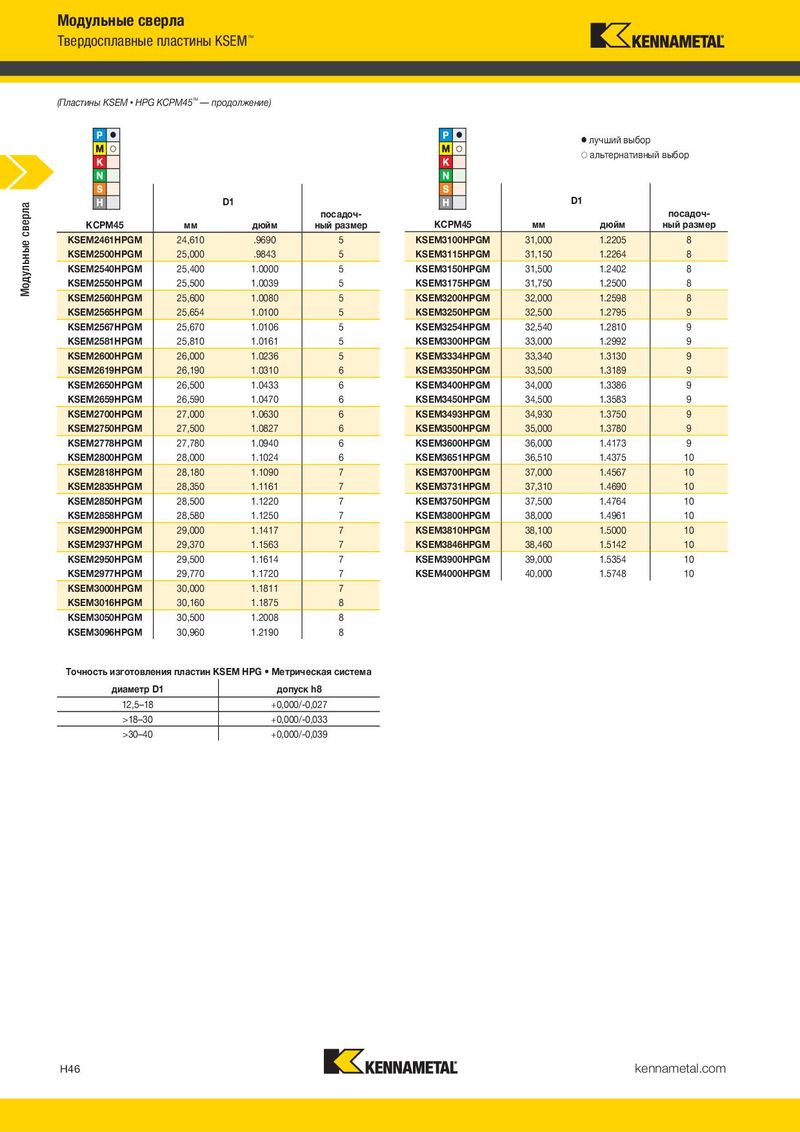

Модульные сверла Модульные сверла Твердосплавные пластины KSEM ™ Рекомендации по применению (Пластины KSEM • HPG KCPM45 — продолжение)  Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия HPG • TM Сплав KCPM45™ • Внутренний подвод СОЖ • Метрическая система  лучший выбор Скорость  альтернативный выбор Метрическая система резания — vc Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра D1 Группа D1 Модульные сверла Модульные сверла мате- Начальное посадоч- посадоч- риала min значение max 12,5 16,0 20,0 25,4 32,0 40,0 KCPM45 мм дюйм ный размер KCPM45 мм дюйм ный размер 1 100 110 120 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2461HPGM 24,610 .9690 5 KSEM3100HPGM 31,000 1.2205 8 P 2 80 95 110 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2500HPGM 25,000 .9843 5 KSEM3115HPGM 31,150 1.2264 8 3 65 70 80 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2540HPGM 25,400 1.0000 5 KSEM3150HPGM 31,500 1.2402 8 1 30 60 90 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2550HPGM 25,500 1.0039 5 KSEM3175HPGM 31,750 1.2500 8 M 2 30 50 90 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2560HPGM 25,600 1.0080 5 KSEM3200HPGM 32,000 1.2598 8 3 20 40 60 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2565HPGM 25,654 1.0100 5 KSEM3250HPGM 32,500 1.2795 9 KSEM2567HPGM 25,670 1.0106 5 KSEM3254HPGM 32,540 1.2810 9 KSEM2581HPGM 25,810 1.0161 5 KSEM3300HPGM 33,000 1.2992 9 KSEM2600HPGM 26,000 1.0236 5 KSEM3334HPGM 33,340 1.3130 9 KSEM2619HPGM 26,190 1.0310 6 KSEM3350HPGM 33,500 1.3189 9  Твердосплавные пластины для модульных сверл • KSEM™ • Геометрия HPG • KSEM2650HPGM 26,500 1.0433 6 KSEM3400HPGM 34,000 1.3386 9 Сплав KCPM45™ • Обработка в условиях масляного тумана* • Метрическая система KSEM2659HPGM 26,590 1.0470 6 KSEM3450HPGM 34,500 1.3583 9 KSEM2700HPGM 27,000 1.0630 6 KSEM3493HPGM 34,930 1.3750 9 Скорость Метрическая система резания — vc KSEM2750HPGM 27,500 1.0827 6 KSEM3500HPGM 35,000 1.3780 9 KSEM2778HPGM 27,780 1.0940 6 KSEM3600HPGM 36,000 1.4173 9 Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра KSEM2800HPGM 28,000 1.1024 6 KSEM3651HPGM 36,510 1.4375 10 Группа KSEM2818HPGM 28,180 1.1090 7 KSEM3700HPGM 37,000 1.4567 10 мате- Начальное KSEM2835HPGM 28,350 1.1161 7 KSEM3731HPGM 37,310 1.4690 10 риала min значение max 12,5 16,0 20,0 25,4 32,0 40,0 KSEM2850HPGM 28,500 1.1220 7 KSEM3750HPGM 37,500 1.4764 10 1 60 70 80 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2858HPGM 28,580 1.1250 7 KSEM3800HPGM 38,000 1.4961 10 P 2 50 60 70 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2900HPGM 29,000 1.1417 7 KSEM3810HPGM 38,100 1.5000 10 3 65 45 80 мм/об 0,15–0,31 0,17–0,36 0,19–0,41 0,25–0,53 0,29–0,60 0,33–0,69 KSEM2937HPGM 29,370 1.1563 7 KSEM3846HPGM 38,460 1.5142 10 1 30 40 50 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2950HPGM 29,500 1.1614 7 KSEM3900HPGM 39,000 1.5354 10 M 2 25 30 35 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM2977HPGM 29,770 1.1720 7 KSEM4000HPGM 40,000 1.5748 10 3 20 25 30 мм/об 0,09–0,14 0,11–0,17 0,13–0,20 0,16–0,25 0,18–0,28 0,21–0,31 KSEM3000HPGM 30,000 1.1811 7 * Рекомендуется для глубины сверления 1,5 x D. KSEM3016HPGM 30,160 1.1875 8 KSEM3050HPGM 30,500 1.2008 8 KSEM3096HPGM 30,960 1.2190 8 Точность изготовления пластин KSEM HPG • Метрическая система диаметр D1 допуск h8 12,5–18 +0,000/-0,027 >18–30 +0,000/-0,033 >30–40 +0,000/-0,039 H46 kennametal.com kennametal.com H47
