- Пластины KSEM KC7315™ с геометрией HPG обеспечивают высокий удельный съем металла и непревзойденную стойкость инструмента при обработке стали.
- Геометрия HPG эффективно справляется с низкими скоростями резания и подачами и обеспечивает очень хорошее центрирование. Упрочненные режущие кромки и эффективный стружколом увеличивают срок службы инструмента за счет повышенной стойкости к износу и выкрашиванию.
- Сплав KC7315 представляет собой мелкозернистую твердую основу с многослойным покрытием TiAlN, нанесенным методом PVD. Его высокая износостойкость позволяет использовать очень высокие скорости резания в стабильных условиях.
- Пластины из сплава KC7315 с геометрией HPG идеально подходят для сверления легированных и высоколегированных сталей.

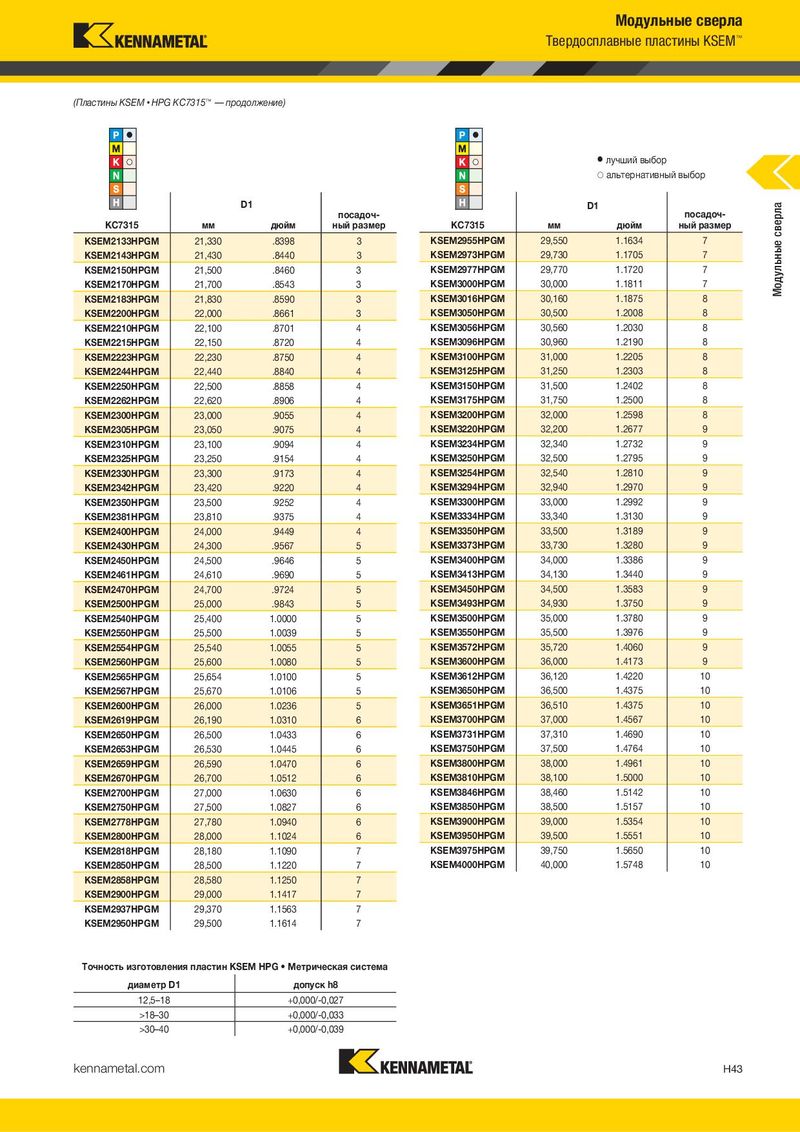

(Пластины KSEM HPG KC7315 — продолжение)
лучший выбор альтернативный выбор
D1 D1 посадоч- посадоч-
| KC7315 мм | дюйм | ный размер | KC7315 мм | дюйм | ный размер | ||
| KSEM2133HPGM | 21,330 | .8398 | 3 | KSEM2955HPGM | 29,550 | 1.1634 | 7 |
| HPG KSEM2143HPGM | 21,430 | .8440 | 3 | KSEM2973HPGM | 29,730 | 1.1705 | 7 |
| KSEM2150HPGM | 21,500 | .8460 | 3 | KSEM2977HPGM | 29,770 | 1.1720 | 7 |
| KSEM2170HPGM | 21,700 | .8543 | 3 | KSEM3000HPGM | 30,000 | 1.1811 | 7 |
| KSEM2183HPGM | 21,830 | .8590 | 3 | KSEM3016HPGM | 30,160 | 1.1875 | 8 |
| �лучший выбо | р | ||||||
| �альтернатив | ный выбор | ||||||
| D | 1 | посадоч- | D1 | посадоч- | |||
| KC7315 | мм | дюйм | ныйразмер | KC7315 | мм | дюйм | ныйразмер |
| KSEM2133HPGM | 21,330 | .8398 | 3 | KSEM2955HPGM | 29,550 | 1.1634 | 7 |
| KSEM2143HPGM | 21,430 | .8440 | 3 | KSEM2973HPGM | 29,730 | 1.1705 | 7 |
| KSEM2150HPGM | 21,500 | .8460 | 3 | KSEM2977HPGM | 29,770 | 1.1720 | 7 |
| KSEM2170HPGM | 21,700 | .8543 | 3 | KSEM3000HPGM | 30,000 | 1.1811 | 7 |
| KSEM2183HPGM | 21,830 | .8590 | 3 | KSEM3016HPGM | 30,160 | 1.1875 | 8 |
| KSEM2200HPGM | 22,000 | .8661 | 3 | KSEM3050HPGM | 30,500 | 1.2008 | 8 |
| KSEM2210HPGM | 22,100 | .8701 | 4 | KSEM3056HPGM | 30,560 | 1.2030 | 8 |
| KSEM2215HPGM | 22,150 | .8720 | 4 | KSEM3096HPGM | 30,960 | 1.2190 | 8 |
| KSEM2223HPGM | 22,230 | .8750 | 4 | KSEM3100HPGM | 31,000 | 1.2205 | 8 |
| KSEM2244HPGM | 22,440 | .8840 | 4 | KSEM3125HPGM | 31,250 | 1.2303 | 8 |
| KSEM2250HPGM | 22,500 | .8858 | 4 | KSEM3150HPGM | 31,500 | 1.2402 | 8 |
| KSEM2262HPGM | 22,620 | .8906 | 4 | KSEM3175HPGM | 31,750 | 1.2500 | 8 |
| KSEM2300HPGM | 23,000 | .9055 | 4 | KSEM3200HPGM | 32,000 | 1.2598 | 8 |
| KSEM2305HPGM | 23,050 | .9075 | 4 | KSEM3220HPGM | 32,200 | 1.2677 | 9 |
| KSEM2310HPGM | 23,100 | .9094 | 4 | KSEM3234HPGM | 32,340 | 1.2732 | 9 |
| KSEM2325HPGM | 23,250 | .9154 | 4 | KSEM3250HPGM | 32,500 | 1.2795 | 9 |
| KSEM2330HPGM | 23,300 | .9173 | 4 | KSEM3254HPGM | 32,540 | 1.2810 | 9 |
| KSEM2342HPGM | 23,420 | .9220 | 4 | KSEM3294HPGM | 32,940 | 1.2970 | 9 |
| KSEM2350HPGM | 23,500 | .9252 | 4 | KSEM3300HPGM | 33,000 | 1.2992 | 9 |
| KSEM2381HPGM | 23,810 | .9375 | 4 | KSEM3334HPGM | 33,340 | 1.3130 | 9 |
| KSEM2400HPGM | 24,000 | .9449 | 4 | KSEM3350HPGM | 33,500 | 1.3189 | 9 |
| KSEM2430HPGM | 24,300 | .9567 | 5 | KSEM3373HPGM | 33,730 | 1.3280 | 9 |
| KSEM2450HPGM | 24,500 | .9646 | 5 | KSEM3400HPGM | 34,000 | 1.3386 | 9 |
| KSEM2461HPGM | 24,610 | .9690 | 5 | KSEM3413HPGM | 34,130 | 1.3440 | 9 |
| KSEM2470HPGM | 24,700 | .9724 | 5 | KSEM3450HPGM | 34,500 | 1.3583 | 9 |
| KSEM2500HPGM | 25,000 | .9843 | 5 | KSEM3493HPGM | 34,930 | 1.3750 | 9 |
| KSEM2540HPGM | 25,400 | 1.0000 | 5 | KSEM3500HPGM | 35,000 | 1.3780 | 9 |
| KSEM2550HPGM | 25,500 | 1.0039 | 5 | KSEM3550HPGM | 35,500 | 1.3976 | 9 |
| KSEM2554HPGM | 25,540 | 1.0055 | 5 | KSEM3572HPGM | 35,720 | 1.4060 | 9 |
| KSEM2560HPGM | 25,600 | 1.0080 | 5 | KSEM3600HPGM | 36,000 | 1.4173 | 9 |
| KSEM2565HPGM | 25,654 | 1.0100 | 5 | KSEM3612HPGM | 36,120 | 1.4220 | 10 |
| KSEM2567HPGM | 25,670 | 1.0106 | 5 | KSEM3650HPGM | 36,500 | 1.4375 | 10 |
| KSEM2600HPGM | 26,000 | 1.0236 | 5 | KSEM3651HPGM | 36,510 | 1.4375 | 10 |
| KSEM2619HPGM | 26,190 | 1.0310 | 6 | KSEM3700HPGM | 37,000 | 1.4567 | 10 |
| KSEM2650HPGM | 26,500 | 1.0433 | 6 | KSEM3731HPGM | 37,310 | 1.4690 | 10 |
| KSEM2653HPGM | 26,530 | 1.0445 | 6 | KSEM3750HPGM | 37,500 | 1.4764 | 10 |
| KSEM2659HPGM | 26,590 | 1.0470 | 6 | KSEM3800HPGM | 38,000 | 1.4961 | 10 |
| KSEM2670HPGM | 26,700 | 1.0512 | 6 | KSEM3810HPGM | 38,100 | 1.5000 | 10 |
| KSEM2700HPGM | 27,000 | 1.0630 | 6 | KSEM3846HPGM | 38,460 | 1.5142 | 10 |
| KSEM2750HPGM | 27,500 | 1.0827 | 6 | KSEM3850HPGM | 38,500 | 1.5157 | 10 |
| KSEM2778HPGM | 27,780 | 1.0940 | 6 | KSEM3900HPGM | 39,000 | 1.5354 | 10 |
| KSEM2800HPGM | 28,000 | 1.1024 | 6 | KSEM3950HPGM | 39,500 | 1.5551 | 10 |
| KSEM2818HPGM | 28,180 | 1.1090 | 7 | KSEM3975HPGM | 39,750 | 1.5650 | 10 |
| KSEM2850HPGM | 28,500 | 1.1220 | 7 | KSEM4000HPGM | 40,000 | 1.5748 | 10 |
| KSEM2858HPGM | 28,580 | 1.1250 | 7 | ||||
| KSEM2900HPGM | 29,000 | 1.1417 | 7 | ||||
| KSEM2937HPGM | 29,370 | 1.1563 | 7 | ||||
| KSEM2950HPGM | 29,500 | 1.1614 | 7 |
| диаметр D1 | допуск h8 |
| 12,5–18 | +0,000/-0,027 |
| >18–30 | +0,000/-0,033 |
| >30–40 | +0,000/-0,039 |
