Тангенциальные пластины для ступенчатых сверл KenTIP™ Таблицы размеров

Минимальные пошаговые изменения диаметра для ступенчатых сверл.
Непревзойденные надежность и качество обработанного отверстия.
Улучшенный стружкоотвод и минимальная склонность к вибрации.
Высокая стойкость инструмента на кромку; 2 режущие кромки.
Пластины подходят для сверл KenTIP и KSEM™, а также для изготавливаемых на заказ ступенчатых сверл со сменными пластинами Drill Fix™.
Режущие пластины CFM идеально подходят для изготавливаемых на заказ зенковок со сменными пластинами.

лучший выбор альтернативный выбор

CounterFix Micro Тангенциальные пластины для снятия фаски и зенкования

номер

	по каталогу	D1	LI	W	S	R
CFM0402R00RHP		2,05	6,000	4,25	1,98	0,20
CFM0402R30RHP		2,05	6,000	4,30	1,98	0,20
CFM0402R45RHP		2,05	6,000	4,25	1,98	0,20

P M K N S H

Модульные сверла Таблицы размеров

Размеры модульных сверл KenTIP™ Цилиндрический хвостовик Метрическая система

L4 max

D1	D1 поса-				1.5 x D		L4	3 x D		L4	5 x D		L4	8 x D		L4	12 x D		L4
	дочный
мм	max размер	L5	LS	D	L	L3	max	L	L3	max	L	L3	max	L	L3	max	L	L3	max	ключ
8,000 8,499	F	1,4	41	10	67	23	13	79	35	26	97	53	43	123	79	68	157	113	102	170.306
8,500 8,999	G	1,5	41	10	68	24	14	81	37	27	100	56	45	127	83	72	163	119	108	170.306
9,000 9,499	H	1,6	41	10	69	25	14	83	39	29	103	58	48	132	88	76	170	126	114	170.306
9,500 9,999	I	1,6	41	10	70	26	15	85	41	30	107	63	50	137	92	80	177	133	120	170.306
10,000 10,499	J	1,7	46	12	77	28	16	92	43	32	115	66	53	147	98	84	189	140	126	170.307
10,500 10,999	K	1,8	46	12	78	29	17	94	45	33	118	68	55	151	101	88	195	146	132	170.307
11,000 11,499	L	1,9	46	12	79	30	17	96	47	35	121	71	58	156	105	92	202	153	138	170.307
11,500 11,999 M		2,0	46	12	80	31	18	98	49	36	124	75	60	160	110	96	208	159	144	170.307
12,000 12,499	N	2,1	46	14	83	34	19	101	52	38	127	78	63	165	116	100	215	166	150	170.308
12,500 12,999	O	2,2	46	14	84	35	20	103	54	39	130	81	65	169	120	104	221	172	156	170.308
13,000 13,499	P	2,2	46	14	85	36	20	105	56	41	133	84	68	174	125	108	228	179	162	170.308
13,500 13,999	Q	2,3	46	14	86	37	21	107	58	42	137	88	70	179	130	112	235	186	168	170.308
14,000 14,499	R	2,4	49	16	91	39	22	112	60	44	143	91	73	187	135	116	245	193	174	170.309
14,500 14,999	S	2,5	49	16	92	40	23	114	62	45	146	94	75	191	139	120	251	199	180	170.309
15,000 15,999	T	2,6	49	16	94	42	24	118	66	48	152 100		80	200	148	128	264	212	192	170.309
16,000 16,999	U	2,8	49	18	97	45	26	122	70	51	158 106		85	209	157	136	277	225	204	170.309
17,000 17,999	V	2,9	49	18	100	48	27	127	75	54	165 113		90	219	167	144	291	239	216	170.314
18,000 18,999 W		3,1	51	20	105	51	29	133	79	57	173 119		95	230	176	152	306	252	228	170.314
19,000 19,999	X	3,3	51	20	107	53	30	137	83	60	179 125 100			239	185	160	319	265	240	170.314
20,000 20,999	Y	3,5	57	25	116	56	32	147	87	63	191 131 105			254	200	168	344	284	252	170.314
21,000 21,999	Z	3,6	57	25	118	58	33	151	91	66	198 138 110			264	204	176	352	292	264	170.314

D1 мм	D1 max	поса- дочный размер	L5	LS	D	1.5 x D L	L3	L4 max	3 x D L	L3	L4 max	5 x D L	L3	L4 max	8 x D L	L3	L4 max	12 x D L	L3	L4 max	ключ
8,000	8,499	F	1,4	41	10	67	23	13	79	35	26	97	53	43	123	79	68	157	113	102	170.306
8,500	8,999	G	1,5	41	10	68	24	14	81	37	27	100	56	45	127	83	72	163	119	108	170.306
9,000	9,499	H	1,6	41	10	69	25	14	83	39	29	103	58	48	132	88	76	170	126	114	170.306
9,500	9,999	I	1,6	41	10	70	26	15	85	41	30	107	63	50	137	92	80	177	133	120	170.306
10,000	10,499	J	1,7	46	12	77	28	16	92	43	32	115	66	53	147	98	84	189	140	126	170.307
10,500	10,999	K	1,8	46	12	78	29	17	94	45	33	118	68	55	151	101	88	195	146	132	170.307
11,000	11,499	L	1,9	46	12	79	30	17	96	47	35	121	71	58	156	105	92	202	153	138	170.307
11,500	11,999	M	2,0	46	12	80	31	18	98	49	36	124	75	60	160	110	96	208	159	144	170.307
12,000	12,499	N	2,1	46	14	83	34	19	101	52	38	127	78	63	165	116	100	215	166	150	170.308
12,500	12,999	O	2,2	46	14	84	35	20	103	54	39	130	81	65	169	120	104	221	172	156	170.308
13,000	13,499	P	2,2	46	14	85	36	20	105	56	41	133	84	68	174	125	108	228	179	162	170.308
13,500	13,999	Q	2,3	46	14	86	37	21	107	58	42	137	88	70	179	130	112	235	186	168	170.308
14,000	14,499	R	2,4	49	16	91	39	22	112	60	44	143	91	73	187	135	116	245	193	174	170.309
14,500	14,999	S	2,5	49	16	92	40	23	114	62	45	146	94	75	191	139	120	251	199	180	170.309
15,000	15,999	T	2,6	49	16	94	42	24	118	66	48	152	100	80	200	148	128	264	212	192	170.309
16,000	16,999	U	2,8	49	18	97	45	26	122	70	51	158	106	85	209	157	136	277	225	204	170.309
17,000	17,999	V	2,9	49	18	100	48	27	127	75	54	165	113	90	219	167	144	291	239	216	170.314
18,000	18,999	W	3,1	51	20	105	51	29	133	79	57	173	119	95	230	176	152	306	252	228	170.314
19,000	19,999	X	3,3	51	20	107	53	30	137	83	60	179	125	100	239	185	160	319	265	240	170.314
20,000	20,999	Y	3,5	57	25	116	56	32	147	87	63	191	131	105	254	200	168	344	284	252	170.314
21,000	21,999	Z	3,6	57	25	118	58	33	151	91	66	198	138	110	264	204	176	352	292	264	170.314
22,000	22,999	ZA	3,8	57	25	122	62	35	156	96	69	204	144	115	273	213	184	365	305	276	170.314
23,000	23,999	ZB	4,0	57	25	124	64	36	160	100	72	210	150	120	282	222	192	378	318	288	170.314
24,000	24,999	ZC	4,1	57	25	127	67	38	164	104	75	216	156	125	291	231	200	391	331	300	170.314
25,000	25,999	ZD	4,3	61	32	133	69	39	172	108	78	227	163	130	305	241	208	409	345	312	170.314
26,000	26,999	ZE	4,5	61	32	138	74	41	178	114	81	232	168	135	315	251	216	423	359	324	170.314
27,000	27,999	ZE	4,7	61	32	139	75	42	181	117	84	239	175	140	323	259	224	435	371	336	170.314

(продолжение)

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 223

Навигация

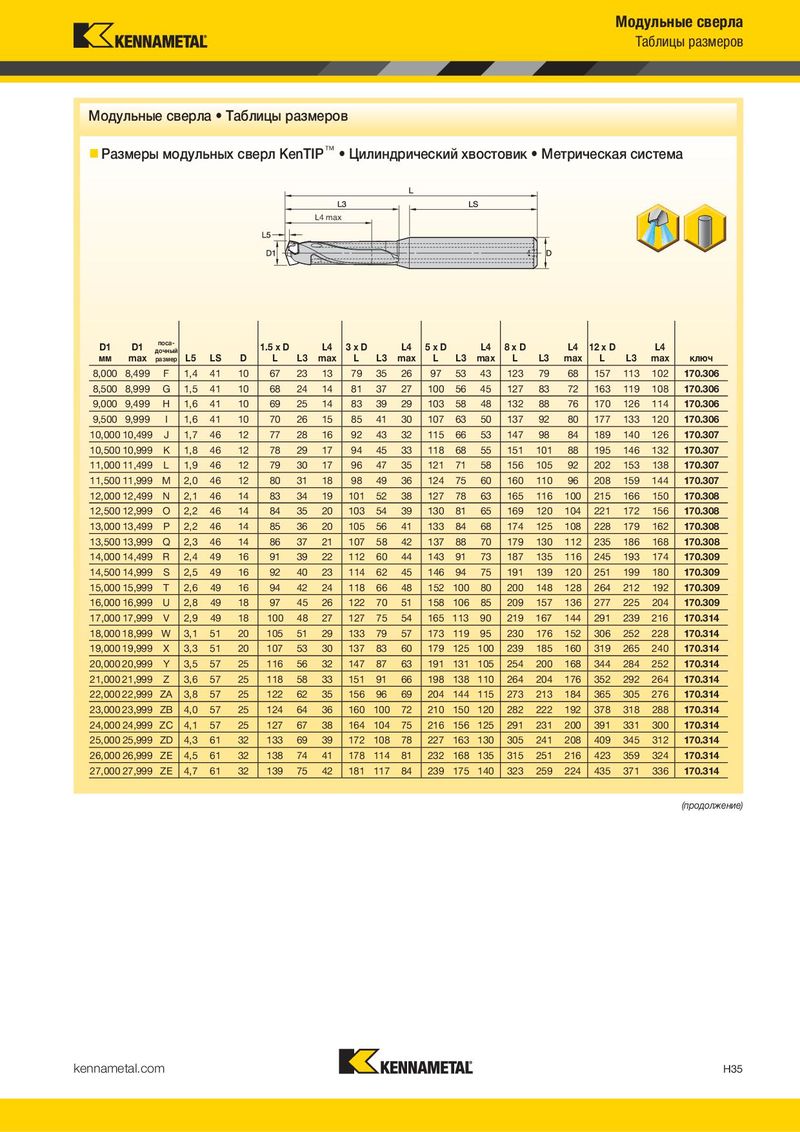

Тангенциальные пластины для ступенчатых сверл KenTIP™ Таблицы размеров
