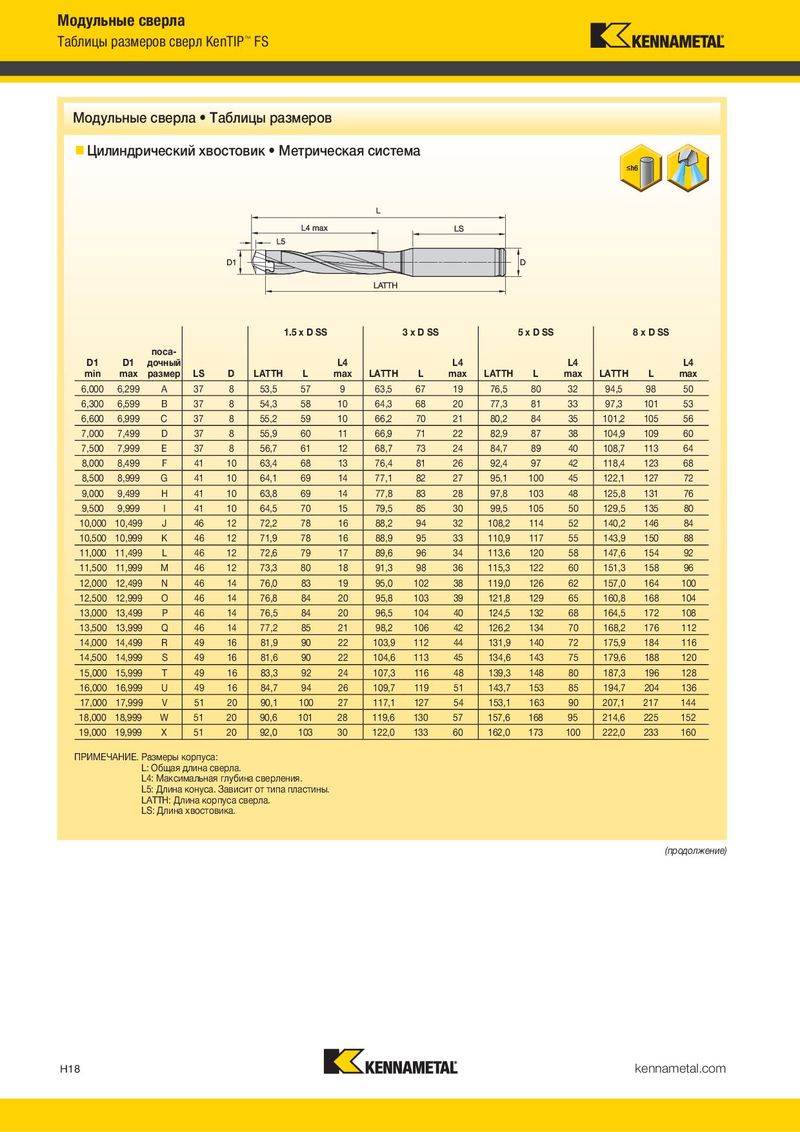

Таблицы размеров сверл KenTIP™ FS Таблицы размеров сверл KenTIP™ FS

Модульные сверла • Таблицы размеров Модульные сверла • Таблицы размеров

(продолжение)

Цилиндрический хвостовик • Метрическая система Цилиндрический хвостовик с фланцем • Метрическая система

	1.5 x D SS	3 x D SS	5 x D SS	8 x D SS
						12 x D SF
поса-					поса-

D1	D1	дочный					L4			L4			L4			L4	D1	D1	дочный		диаметр				L4
min	max	размер	LS	D	LATTH	L	max	LATTH	L	max	LATTH	L	max	LATTH	L	max	min	max	размер	LS	D	LATTH	L	L1	max
6,000	6,299	A	37	8	53,5	57	9	63,5	67	19	76,5	80	32	94,5	98	50	6,000	6,299	A	45	12	92,5	141	96	76
6,300	6,599	B	37	8	54,3	58	10	64,3	68	20	77,3	81	33	97,3	101	53	6,300	6,599	B	45	12	95,3	144	99	79
6,600	6,999	C	37	8	55,2	59	10	66,2	70	21	80,2	84	35	101,2	105	56	6,600	6,999	C	45	12	101,2	150	105	84
7,000	7,499	D	37	8	55,9	60	11	66,9	71	22	82,9	87	38	104,9	109	60	7,000	7,499	D	45	12	106,9	156	111	90
7,500	7,999	E	37	8	56,7	61	12	68,7	73	24	84,7	89	40	108,7	113	64	7,500	7,999	E	45	12	112,7	162	117	96
8,000	8,499	F	41	10	63,4	68	13	76,4	81	26	92,4	97	42	118,4	123	68	8,000	8,499	F	45	12	118,4	168	123	102
8,500	8,999	G	41	10	64,1	69	14	77,1	82	27	95,1	100	45	122,1	127	72	8,500	8,999	G	45	12	124,1	174	129	108
9,000	9,499	H	41	10	63,8	69	14	77,8	83	28	97,8	103	48	125,8	131	76	9,000	9,499	H	45	12	129,8	180	135	114
9,500	9,999	I	41	10	64,5	70	15	79,5	85	30	99,5	105	50	129,5	135	80	9,500	9,999	I	45	12	135,5	186	141	120
10,000 10,499		J	46	12	72,2	78	16	88,2	94	32	108,2	114	52	140,2	146	84	10,000	10,499	J	48	16	144,2	198	150	126
10,500 10,999		K	46	12	71,9	78	16	88,9	95	33	110,9	117	55	143,9	150	88	10,500	10,999	K	48	16	149,9	204	156	132
11,000 11,499		L	46	12	72,6	79	17	89,6	96	34	113,6	120	58	147,6	154	92	11,000	11,499	L	48	16	155,6	210	162	138
11,500 11,999		M	46	12	73,3	80	18	91,3	98	36	115,3	122	60	151,3	158	96	11,500	11,999	M	48	16	161,3	216	168	144
12,000 12,499		N	46	14	76,0	83	19	95,0	102	38	119,0	126	62	157,0	164	100	12,000	12,499	N	48	16	167,0	222	174	150
12,500 12,999		O	46	14	76,8	84	20	95,8	103	39	121,8	129	65	160,8	168	104	12,500	12,999	O	48	16	172,8	228	180	156
13,000 13,499		P	46	14	76,5	84	20	96,5	104	40	124,5	132	68	164,5	172	108	13,000	13,499	P	48	16	178,5	234	186	162
13,500 13,999		Q	46	14	77,2	85	21	98,2	106	42	126,2	134	70	168,2	176	112	13,500	13,999	Q	48	16	184,2	240	192	168
14,000 14,499		R	49	16	81,9	90	22	103,9	112	44	131,9	140	72	175,9	184	116	14,000	14,499	R	48	16	189,9	246	198	174

					1.	5 x D S	S	3	xDSS		5	xDSS			8 x D SS
D1 min	D1 max	поса- дочный размер	LS	D	LATTH	L	L4 max	LATTH	L	L4 max	LATTH	L	L4 max	LATTH	L	L4 max
6,000	6,299	A	37	8	53,5	57	9	63,5	67	19	76,5	80	32	94,5	98	50
6,300	6,599	B	37	8	54,3	58	10	64,3	68	20	77,3	81	33	97,3	101	53
6,600	6,999	C	37	8	55,2	59	10	66,2	70	21	80,2	84	35	101,2	105	56
7,000	7,499	D	37	8	55,9	60	11	66,9	71	22	82,9	87	38	104,9	109	60
7,500	7,999	E	37	8	56,7	61	12	68,7	73	24	84,7	89	40	108,7	113	64
8,000	8,499	F	41	10	63,4	68	13	76,4	81	26	92,4	97	42	118,4	123	68
8,500	8,999	G	41	10	64,1	69	14	77,1	82	27	95,1	100	45	122,1	127	72
9,000	9,499	H	41	10	63,8	69	14	77,8	83	28	97,8	103	48	125,8	131	76
9,500	9,999	I	41	10	64,5	70	15	79,5	85	30	99,5	105	50	129,5	135	80
10,000	10,499	J	46	12	72,2	78	16	88,2	94	32	108,2	114	52	140,2	146	84
10,500	10,999	K	46	12	71,9	78	16	88,9	95	33	110,9	117	55	143,9	150	88
11,000	11,499	L	46	12	72,6	79	17	89,6	96	34	113,6	120	58	147,6	154	92
11,500	11,999	M	46	12	73,3	80	18	91,3	98	36	115,3	122	60	151,3	158	96
12,000	12,499	N	46	14	76,0	83	19	95,0	102	38	119,0	126	62	157,0	164	100
12,500	12,999	O	46	14	76,8	84	20	95,8	103	39	121,8	129	65	160,8	168	104
13,000	13,499	P	46	14	76,5	84	20	96,5	104	40	124,5	132	68	164,5	172	108
13,500	13,999	Q	46	14	77,2	85	21	98,2	106	42	126,2	134	70	168,2	176	112
14,000	14,499	R	49	16	81,9	90	22	103,9	112	44	131,9	140	72	175,9	184	116
14,500	14,999	S	49	16	81,6	90	22	104,6	113	45	134,6	143	75	179,6	188	120
15,000	15,999	T	49	16	83,3	92	24	107,3	116	48	139,3	148	80	187,3	196	128
16,000	16,999	U	49	16	84,7	94	26	109,7	119	51	143,7	153	85	194,7	204	136
17,000	17,999	V	51	20	90,1	100	27	117,1	127	54	153,1	163	90	207,1	217	144
18,000	18,999	W	51	20	90,6	101	28	119,6	130	57	157,6	168	95	214,6	225	152
19,000	19,999	X	51	20	92,0	103	30	122,0	133	60	162,0	173	100	222,0	233	160

(продолжение)
