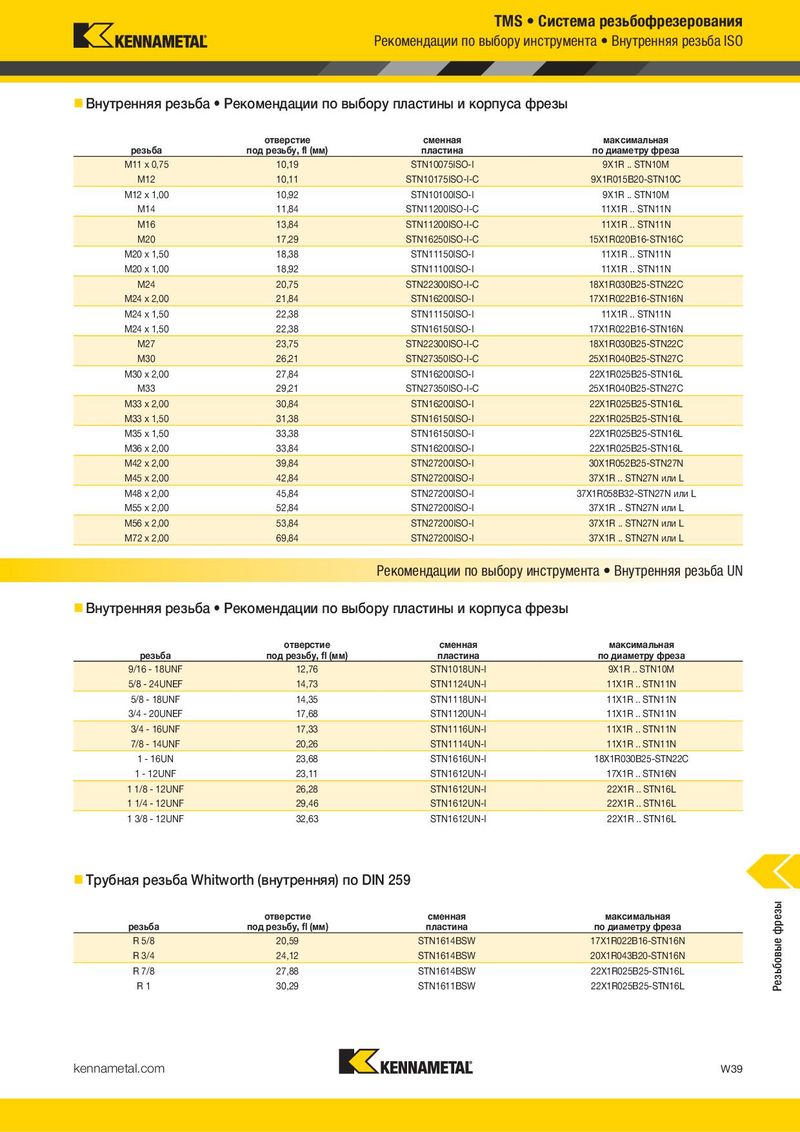

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1645
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
TMS Система резьбофрезерования
Рекомендации по выбору инструмента Внутренняя резьба ISO
Внутренняя резьба Рекомендации по выбору пластины и корпуса фрезы
| Серия TMS | отверстие | сменная | максимальная | |||
| резьба | под резьбу, fl (мм) | пластина | по диаметру фреза | |||
| M11 x 0,75 | 10,19 | STN10075ISO-I | 9X1R .. STN10M | |||
| M12 | 10,11 | STN10175ISO-I-C | 9X1R015B20-STN10C | |||
| M12 x 1,00 | 10,92 | STN10100ISO-I | 9X1R .. STN10M | |||
| M14 | 11,84 | STN11200ISO-I-C | 11X1R .. STN11N | |||
| M16 | 13,84 | STN11200ISO-I-C | 11X1R .. STN11N | |||
| M20 | 17,29 | STN16250ISO-I-C | 15X1R020B16-STN16C | |||
| Основная область применения | M20 x 1,50 | 18,38 | STN11150ISO-I | 11X1R .. STN11N | ||
| M20 x 1,00 | 18,92 | STN11100ISO-I | 11X1R .. STN11N |
| резьба | отверстие под резьбу, fl(мм) | сменная пластина | максимальная по диаметру фреза |
| M11 x 0,75 | 10,19 | STN10075ISO-I | 9X1R .. STN10M |
| M12 | 10,11 | STN10175ISO-I-C | 9X1R015B20-STN10C |
| M12 x 1,00 | 10,92 | STN10100ISO-I | 9X1R .. STN10M |
| M14 | 11,84 | STN11200ISO-I-C | 11X1R .. STN11N |
| M16 | 13,84 | STN11200ISO-I-C | 11X1R .. STN11N |
| M20 | 17,29 | STN16250ISO-I-C | 15X1R020B16-STN16C |
| M20 x 1,50 | 18,38 | STN11150ISO-I | 11X1R .. STN11N |
| M20 x 1,00 | 18,92 | STN11100ISO-I | 11X1R .. STN11N |
| M24 | 20,75 | STN22300ISO-I-C | 18X1R030B25-STN22C |
| M24 x 2,00 | 21,84 | STN16200ISO-I | 17X1R022B16-STN16N |
| M24 x 1,50 | 22,38 | STN11150ISO-I | 11X1R .. STN11N |
| M24 x 1,50 | 22,38 | STN16150ISO-I | 17X1R022B16-STN16N |
| M27 | 23,75 | STN22300ISO-I-C | 18X1R030B25-STN22C |
| M30 | 26,21 | STN27350ISO-I-C | 25X1R040B25-STN27C |
| M30 x 2,00 | 27,84 | STN16200ISO-I | 22X1R025B25-STN16L |
| M33 | 29,21 | STN27350ISO-I-C | 25X1R040B25-STN27C |
| M33 x 2,00 | 30,84 | STN16200ISO-I | 22X1R025B25-STN16L |
| M33 x 1,50 | 31,38 | STN16150ISO-I | 22X1R025B25-STN16L |
| M35 x 1,50 | 33,38 | STN16150ISO-I | 22X1R025B25-STN16L |
| M36 x 2,00 | 33,84 | STN16200ISO-I | 22X1R025B25-STN16L |
| M42 x 2,00 | 39,84 | STN27200ISO-I | 30X1R052B25-STN27N |
| M45 x 2,00 | 42,84 | STN27200ISO-I | 37X1R .. STN27N или L |
| M48 x 2,00 | 45,84 | STN27200ISO-I | 37X1R058B32-STN27N или L |
| M55 x 2,00 | 52,84 | STN27200ISO-I | 37X1R .. STN27N или L |
| M56 x 2,00 | 53,84 | STN27200ISO-I | 37X1R .. STN27N или L |
| M72 x 2,00 | 69,84 | STN27200ISO-I | 37X1R .. STN27N или L |
профилями и шагом.
Пластины
- Сменные режущие пластины.
| резьба | отверстие под резьбу, fl(мм) | сменная пластина | максимальная по диаметру фреза |
| 9/16 - 18UNF | 12,76 | STN1018UN-I | 9X1R .. STN10M |
| 5/8 - 24UNEF | 14,73 | STN1124UN-I | 11X1R .. STN11N |
| 5/8 - 18UNF | 14,35 | STN1118UN-I | 11X1R .. STN11N |
| 3/4 - 20UNEF | 17,68 | STN1120UN-I | 11X1R .. STN11N |
| 3/4 - 16UNF | 17,33 | STN1116UN-I | 11X1R .. STN11N |
| 7/8 - 14UNF | 20,26 | STN1114UN-I | 11X1R .. STN11N |
| 1 - 16UN | 23,68 | STN1616UN-I | 18X1R030B25-STN22C |
| 1 - 12UNF | 23,11 | STN1612UN-I | 17X1R .. STN16N |
| 1 1/8 - 12UNF | 26,28 | STN1612UN-I | 22X1R .. STN16L |
| 1 1/4 - 12UNF | 29,46 | STN1612UN-I | 22X1R .. STN16L |
| 1 3/8 - 12UNF | 32,63 | STN1612UN-I | 22X1R .. STN16L |
| резьба | отверстие под резьбу, fl(мм) | сменная пластина | максимальная по диаметру фреза |
| R 5/8 | 20,59 | STN1614BSW | 17X1R022B16-STN16N |
| R 3/4 | 24,12 | STN1614BSW | 20X1R043B20-STN16N |
| R 7/8 | 27,88 | STN1614BSW | 22X1R025B25-STN16L |
| R 1 | 30,29 | STN1611BSW | 22X1R025B25-STN16L |
