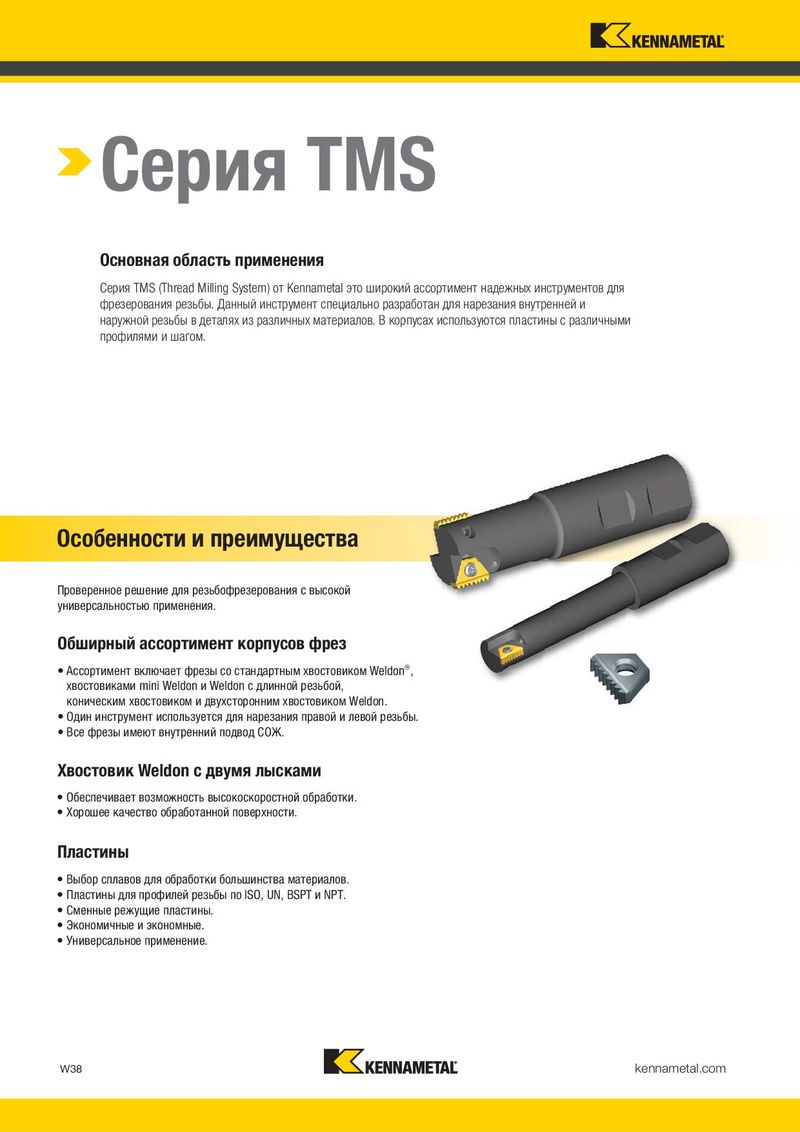

TMS Система резьбофрезерования

Рекомендации по выбору инструмента Внутренняя резьба ISO

Внутренняя резьба Рекомендации по выбору пластины и корпуса фрезы

Серия TMSотверстие сменнаямаксимальная
резьбапод резьбу, fl (мм)пластинапо диаметру фреза
M11 x 0,7510,19STN10075ISO-I9X1R .. STN10M
M1210,11STN10175ISO-I-C9X1R015B20-STN10C
M12 x 1,0010,92STN10100ISO-I9X1R .. STN10M
M1411,84STN11200ISO-I-C11X1R .. STN11N
M1613,84STN11200ISO-I-C11X1R .. STN11N
M2017,29STN16250ISO-I-C15X1R020B16-STN16C
Основная область применения M20 x 1,5018,38STN11150ISO-I11X1R .. STN11N
M20 x 1,0018,92STN11100ISO-I11X1R .. STN11N
Серия TMS (Thread Milling System) от Kennametal это широкий ассортимент надежных инструментов дляM2420,75STN22300ISO-I-C18X1R030B25-STN22C
фрезерования резьбы. Данный инструмент специально разработан для нарезания внутренней и M24 x 2,0021,84STN16200ISO-I17X1R022B16-STN16N
наружной резьбы в деталях из различных материалов. В корпусах используются пластины с различными M24 x 1,5022,38STN11150ISO-I11X1R .. STN11N
M24 x 1,5022,38STN16150ISO-I17X1R022B16-STN16N
профилями и шагом.
M2723,75STN22300ISO-I-C18X1R030B25-STN22C
M3026,21STN27350ISO-I-C25X1R040B25-STN27C
M30 x 2,0027,84STN16200ISO-I22X1R025B25-STN16L
M3329,21STN27350ISO-I-C25X1R040B25-STN27C
M33 x 2,0030,84STN16200ISO-I22X1R025B25-STN16L
M33 x 1,5031,38STN16150ISO-I22X1R025B25-STN16L
M35 x 1,5033,38STN16150ISO-I22X1R025B25-STN16L
M36 x 2,0033,84STN16200ISO-I22X1R025B25-STN16L
M42 x 2,0039,84STN27200ISO-I30X1R052B25-STN27N
M45 x 2,0042,84STN27200ISO-I37X1R .. STN27N или L
M48 x 2,0045,84STN27200ISO-I37X1R058B32-STN27N или L
M55 x 2,0052,84STN27200ISO-I37X1R .. STN27N или L
M56 x 2,0053,84STN27200ISO-I37X1R .. STN27N или L
Особенности и преимущества
M72 x 2,0069,84STN27200ISO-I37X1R .. STN27N или L
Рекомендации по выбору инструмента • Внутренняя резьба UN
Проверенное решение для резьбофрезерования с высокой
универсальностью применения.Внутренняя резьба • Рекомендации по выбору пластины и корпуса фрезы
Обширный ассортимент корпусов фрез
отверстие сменнаямаксимальная
резьбапод резьбу, fl (мм)пластинапо диаметру фреза
• Ассортимент включает фрезы со стандартным хвостовиком Weldon®,9/16 - 18UNF12,76STN1018UN-I9X1R .. STN10M
хвостовиками mini Weldon и Weldon с длинной резьбой,5/8 - 24UNEF14,73STN1124UN-I11X1R .. STN11N
коническим хвостовиком и двухсторонним хвостовиком Weldon.5/8 - 18UNF14,35STN1118UN-I11X1R .. STN11N
• Один инструмент используется для нарезания правой и левой резьбы.3/4 - 20UNEF17,68STN1120UN-I11X1R .. STN11N
• Все фрезы имеют внутренний подвод СОЖ.3/4 - 16UNF17,33STN1116UN-I11X1R .. STN11N
7/8 - 14UNF20,26STN1114UN-I11X1R .. STN11N
1 - 16UN23,68STN1616UN-I18X1R030B25-STN22C
Хвостовик Weldon с двумя лысками
1 - 12UNF23,11STN1612UN-I17X1R .. STN16N
1 1/8 - 12UNF26,28STN1612UN-I22X1R .. STN16L
  • Обеспечивает возможность высокоскоростной обработки.

1 1/4 - 12UNF 29,46 STN1612UN-I 22X1R .. STN16L

  • Хорошее качество обработанной поверхности.

1 3/8 - 12UNF 32,63 STN1612UN-I 22X1R .. STN16L

Пластины

  • Выбор сплавов для обработки большинства материалов. Трубная резьба Whitworth (внутренняя) по DIN 259
  • Пластины для профилей резьбы по ISO, UN, BSPT и NPT.
  • Сменные режущие пластины.
отверстие сменнаямаксимальная
• Экономичные и экономные.резьбапод резьбу, fl (мм)пластинапо диаметру фреза
• Универсальное применение.R 5/820,59STN1614BSW17X1R022B16-STN16N
R 3/424,12STN1614BSW20X1R043B20-STN16N
R 7/827,88STN1614BSW22X1R025B25-STN16L
R 130,29STN1611BSW22X1R025B25-STN16L
