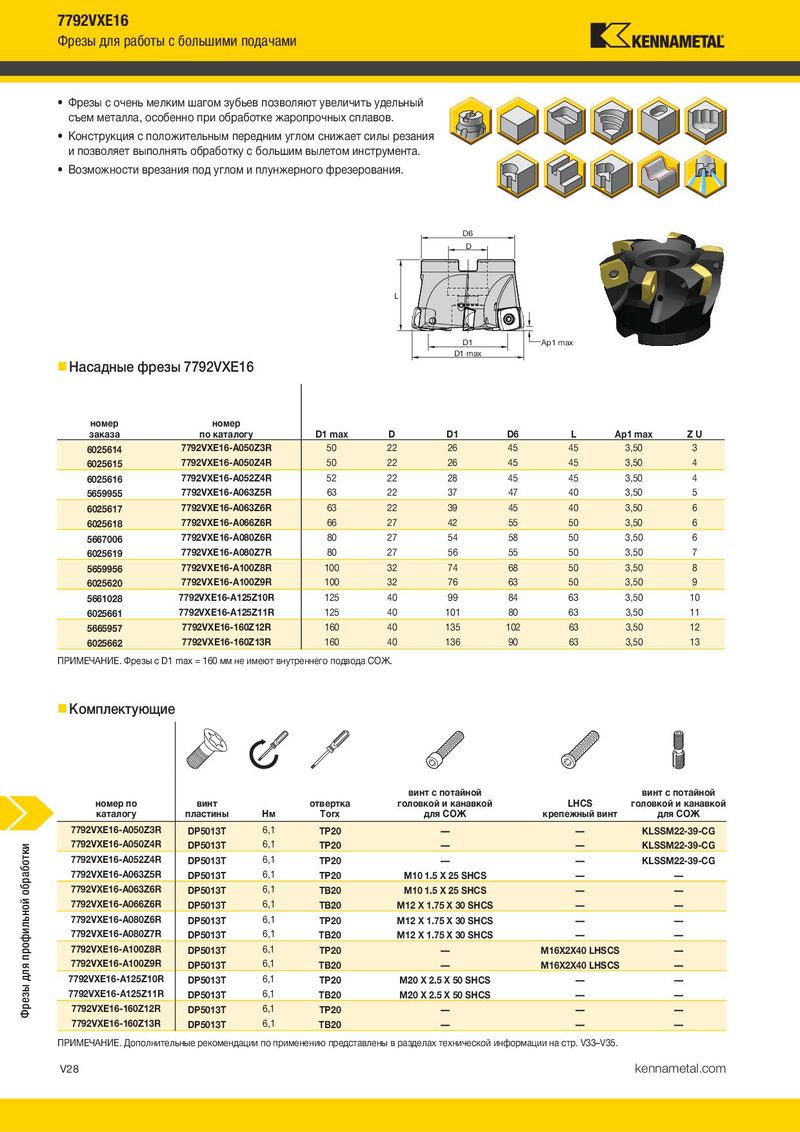

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1476
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
7792VXE16 7792VXE16
- Фрезы с очень мелким шагом зубьев позволяют увеличить удельный съем металла, особенно при обработке жаропрочных сплавов.
- Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента.
- Возможности врезания под углом и плунжерного фрезерования.
D6 D
L
D1 Ap1 max D1 max
Насадные фрезы 7792VXE16
номер номер
| заказа | D1 max по каталогу | D | D1 | D6 | L | Ap1 max | Z U | |
| 6025614 | 7792VXE16-A050Z3R | 50 | 22 | 26 | 45 | 45 | 3,50 | 3 |
| 6025615 | 7792VXE16-A050Z4R | 50 | 22 | 26 | 45 | 45 | 3,50 | 4 |
| 6025616 | 7792VXE16-A052Z4R | 52 | 22 | 28 | 45 | 45 | 3,50 | 4 |
| 5659955 | 7792VXE16-A063Z5R | 63 | 22 | 37 | 47 | 40 | 3,50 | 5 |
| 6025617 | 7792VXE16-A063Z6R | 63 | 22 | 39 | 45 | 40 | 3,50 | 6 |
| 6025618 | 7792VXE16-A066Z6R | 66 | 27 | 42 | 55 | 50 | 3,50 | 6 |
| 5667006 | 7792VXE16-A080Z6R | 80 | 27 | 54 | 58 | 50 | 3,50 | 6 |
| 6025619 | 7792VXE16-A080Z7R | 80 | 27 | 56 | 55 | 50 | 3,50 | 7 |
| 7792VXE16-A100Z8R | 100 | 32 | 74 | 68 | 50 | 3,50 | 8 | |
| 5659956 | ||||||||
| 6025620 | 7792VXE16-A100Z9R | 100 | 32 | 76 | 63 | 50 | 3,50 | 9 |
| 5661028 | 7792VXE16-A125Z10R | 125 | 40 | 99 | 84 | 63 | 3,50 | 10 |
| 6025661 | 7792VXE16-A125Z11R | 125 | 40 | 101 | 80 | 63 | 3,50 | 11 |
| 5665957 | 7792VXE16-160Z12R | 160 | 40 | 135 | 102 | 63 | 3,50 | 12 |
| 6025662 | 7792VXE16-160Z13R | 160 | 40 | 136 | 90 | 63 | 3,50 | 13 |
ПРИМЕЧАНИЕ. Фрезы с D1 max = 160 мм не имеют внутреннего подвода СОЖ.
Комплектующие
Техническая информация (метрическая система)
Винтовая Плунжерное интерполяция фрезерование Значения режимов резания Диаметр отверстия для Max ae винтовой Max ap
| интерполяции | винтовая/ | плун- |
| линейная жерное |
| номер | номер Плоский | Угол | интер- | фрезе- | Max | |||
| Обработанная | ||||||||
| заказа | по каталогу участок | врезания | min–max | поляция рование об/мин | ||||
| поверхность | ||||||||
| 5658651 7792VXE16CA040Z2R102 | 16,3 | 2,55 | 50 | 78 | 2,50 | 13,00 | 33000 | |
| 6025614 | 7792VXE16-A050Z3R | 26,10 | 1,36 | 70 | 98 | 2,50 | 13,00 | 27500 |
| 6025615 | 7792VXE16-A050Z4R | 26,10 | 1,36 | 70 | 98 | 2,50 | 13,00 | 27500 |
| 28 | 1,24 | 74 | 102 | 2,50 | 13,00 | Плоский участок 25000 | ||
| 6025616 | 7792VXE16-A052Z4R | |||||||
| 5659955 | 7792VXE16-A063Z5R | 39 | 0,86 | 96 | 124 | 2,50 | 13,00 | 22000 |
| 6025617 | 7792VXE16-A063Z6R | 39 | 0,86 | 96 | 124 | 2,50 | 13,00 | 22000 |
| 6025618 | 7792VXE16-A066Z6R | 41,9 | 0,80 | 102 | 130 | 2,50 | 13,00 | 23000 |
| 5667006 | 7792VXE16-A080Z6R | 55,9 | 0,58 | 130 | 158 | 2,50 | 13,00 | 19000 |
| 6025619 | 7792VXE16-A080Z7R | 55,9 | 0,58 | 130 | 158 | 2,50 | 13,00 | 19000 |
| 5659956 | 7792VXE16-A100Z8R | 75,9 | 0,42 | 170 | 198 | 2,50 | 13,00 | 16500 |
| 6025620 | 7792VXE16-A100Z9R | 75,9 | 0,42 | 170 | 198 | 2,50 | 13,00 | Угол врезания A 16500 |
| 5661028 | 7792VXE16-A125Z10R | 100,9 | 0,32 | 220 | 248 | 2,50 | 13,00 | гарантирует резание только 14500 |
| 100,9 | 0,32 | 220 | 248 | 2,50 | 13,00 | периферийной кромкой без 14500 | ||
| 6025661 | 7792VXE16-A125Z11R | |||||||
| затирания центром фрезы. | ||||||||
| 5665957 | 7792VXE16-160Z12R | 135,8 | 0,23 | 290 | 318 | 2,50 | 13,00 | 12500 |
| 6025662 | 7792VXE16-160Z13R | 135,8 | 0,23 | 290 | 318 | 2,50 | 13,00 | 12500 |
A
A = максимальный угол врезания.
винт с потайной винт с потайной
| номер по | винт | oтвертка | головкой и канавкой | LHCS | головкой и канавкой | |||||||
| каталогу | пластины | Нм | Torx | для СОЖ | крепежный винт | для СОЖ | ||||||
| 7792VXE16-A050Z3R | DP5013T | 6,1 | TP20 | — | — | KLSSM22-39-CG |
| номер заказа | номер по каталогу | D1 max | D | D1 | D6 | L | Ap1 max | ZU |
| 6025614 | 7792VXE16-A050Z3R | 50 | 22 | 26 | 45 | 45 | 3,50 | 3 |
| 6025615 | 7792VXE16-A050Z4R | 50 | 22 | 26 | 45 | 45 | 3,50 | 4 |
| 6025616 | 7792VXE16-A052Z4R | 52 | 22 | 28 | 45 | 45 | 3,50 | 4 |
| 5659955 | 7792VXE16-A063Z5R | 63 | 22 | 37 | 47 | 40 | 3,50 | 5 |
| 6025617 | 7792VXE16-A063Z6R | 63 | 22 | 39 | 45 | 40 | 3,50 | 6 |
| 6025618 | 7792VXE16-A066Z6R | 66 | 27 | 42 | 55 | 50 | 3,50 | 6 |
| 5667006 | 7792VXE16-A080Z6R | 80 | 27 | 54 | 58 | 50 | 3,50 | 6 |
| 6025619 | 7792VXE16-A080Z7R | 80 | 27 | 56 | 55 | 50 | 3,50 | 7 |
| 5659956 | 7792VXE16-A100Z8R | 100 | 32 | 74 | 68 | 50 | 3,50 | 8 |
| 6025620 | 7792VXE16-A100Z9R | 100 | 32 | 76 | 63 | 50 | 3,50 | 9 |
| 5661028 | 7792VXE16-A125Z10R | 125 | 40 | 99 | 84 | 63 | 3,50 | 10 |
| 6025661 | 7792VXE16-A125Z11R | 125 | 40 | 101 | 80 | 63 | 3,50 | 11 |
| 5665957 | 7792VXE16-160Z12R | 160 | 40 | 135 | 102 | 63 | 3,50 | 12 |
| 6025662 | 7792VXE16-160Z13R | 160 | 40 | 136 | 90 | 63 | 3,50 | 13 |
| номер по каталогу | винт пластины | Нм | oтвертка Torx | винт с потайной головкой и канавкой для СОЖ | LHCS крепежный винт | винт с потайной головкой и канавкой для СОЖ |
| 7792VXE16-A050Z3R | DP5013T | 6,1 | TP20 | — | — | KLSSM22-39-CG |
| 7792VXE16-A050Z4R | DP5013T | 6,1 | TP20 | — | — | KLSSM22-39-CG |
| 7792VXE16-A052Z4R | DP5013T | 6,1 | TP20 | — | — | KLSSM22-39-CG |
| 7792VXE16-A063Z5R | DP5013T | 6,1 | TP20 | M10 1.5 X 25 SHCS | — | — |
| 7792VXE16-A063Z6R | DP5013T | 6,1 | TB20 | M10 1.5 X 25 SHCS | — | — |
| 7792VXE16-A066Z6R | DP5013T | 6,1 | TB20 | M12 X 1.75 X 30 SHCS | — | — |
| 7792VXE16-A080Z6R | DP5013T | 6,1 | TP20 | M12 X 1.75 X 30 SHCS | — | — |
| 7792VXE16-A080Z7R | DP5013T | 6,1 | TB20 | M12 X 1.75 X 30 SHCS | — | — |
| 7792VXE16-A100Z8R | DP5013T | 6,1 | TP20 | — | M16X2X40 LHSCS | — |
| 7792VXE16-A100Z9R | DP5013T | 6,1 | TB20 | — | M16X2X40 LHSCS | — |
| 7792VXE16-A125Z10R | DP5013T | 6,1 | TP20 | M20 X 2.5 X 50 SHCS | — | — |
| 7792VXE16-A125Z11R | DP5013T | 6,1 | TB20 | M20 X 2.5 X 50 SHCS | — | — |
| 7792VXE16-160Z12R | DP5013T | 6,1 | TP20 | — | — | — |
| 7792VXE16-160Z13R | DP5013T | 6,1 | TB20 | — | — | — |
