7792VXP12 7792VXE16

Рекомендуемые начальные подачи Высокопроизводительное и плунжерное фрезерование Фрезы для работы с большими подачами

Рекомендуемые начальные подачи [мм/зуб]

Легкие режимы Общего Тяжелая
Высокопроизводительное фрезерование
обработкиназначенияобработка
При осевой глубине резания (ap) 2,50
Значения подачи на зуб (fz) в
зависимости от ширины фрезерования (ae)
Геометрия Геометрия
пластины5%10%20%30%40–100%пластины
.E..D7210,281,021,650,210,731,180,150,550,880,130,480,760,120,440,70.E..D721
.E..D410,361,151,810,260,831,290,190,620,960,170,540,830,150,490,76.E..D41
.E..D4110,361,151,810,260,831,290,190,620,960,170,540,830,150,490,76.E..D411
.S..GP0,511,301,990,370,931,410,280,701,050,240,610,910,220,550,83.S..GP
.S..D0,511,301,950,370,931,380,280,701,030,240,610,890,220,550,82.S..D
При осевой глубине резания (ap) 1,70
Значения подачи на зуб (fz) в
зависимости от ширины фрезерования (ae)
Геометрия Геометрия
пластины5%10%20%30%40–100%пластины
.E..D7210,341,232,000,250,881,420,190,661,050,160,570,920,150,520,84.E..D721
.E..D410,431,392,200,310,991,560,230,741,150,200,641,000,190,590,92.E..D41
.E..D4110,431,392,200,310,991,560,230,741,150,200,641,000,190,590,92.E..D411
.S..GP0,621,572,410,451,121,700,330,841,260,290,731,100,270,671,00.S..GP
.S..D0,621,572,360,451,121,670,330,841,240,290,731,080,270,670,98.S..D

При осевой глубине резания (ap) 1,30

Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия

пластины5%10%20%30%40–100%пластины
.E..D7210,391,412,290,281,011,620,210,751,200,180,651,040,170,600,96.E..D721
.E..D410,491,592,520,351,131,780,260,841,310,230,731,140,210,671,04.E..D41
.E..D4110,491,592,520,351,131,780,260,841,310,230,731,140,210,671,04.E..D411
.S..GP0,701,802,760,511,281,940,380,951,440,330,831,250,300,761,14.S..GP
.S..D0,701,802,710,511,281,900,380,951,410,330,831,220,300,761,12.S..D

Рекомендуемые начальные подачи Плунжерное фрезерование IC 12 fz [мм/зуб]

Значение подачи на зуб (fz) Геометрия Геометрия

пластиныМаксимальная величина перекрытия (ae) 9 ммпластины
.E..D7210,060,200,32.E..D721
.E..D410,070,230,35.E..D41
.E..D4110,070,230,35.E..D411
.S..GP0,100,250,38.S..GP
.S..D0,100,250,38.S..D

ПРИМЕЧАНИЕ. Дополнительная информация об использовании серии 7792VX для операций плунжерного фрезерования представлена на стр. V33. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

  • Фрезы с очень мелким шагом зубьев позволяют увеличить удельный съем металла, особенно при обработке жаропрочных сплавов.
  • Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента.
  • Возможности врезания под углом и плунжерного фрезерования.

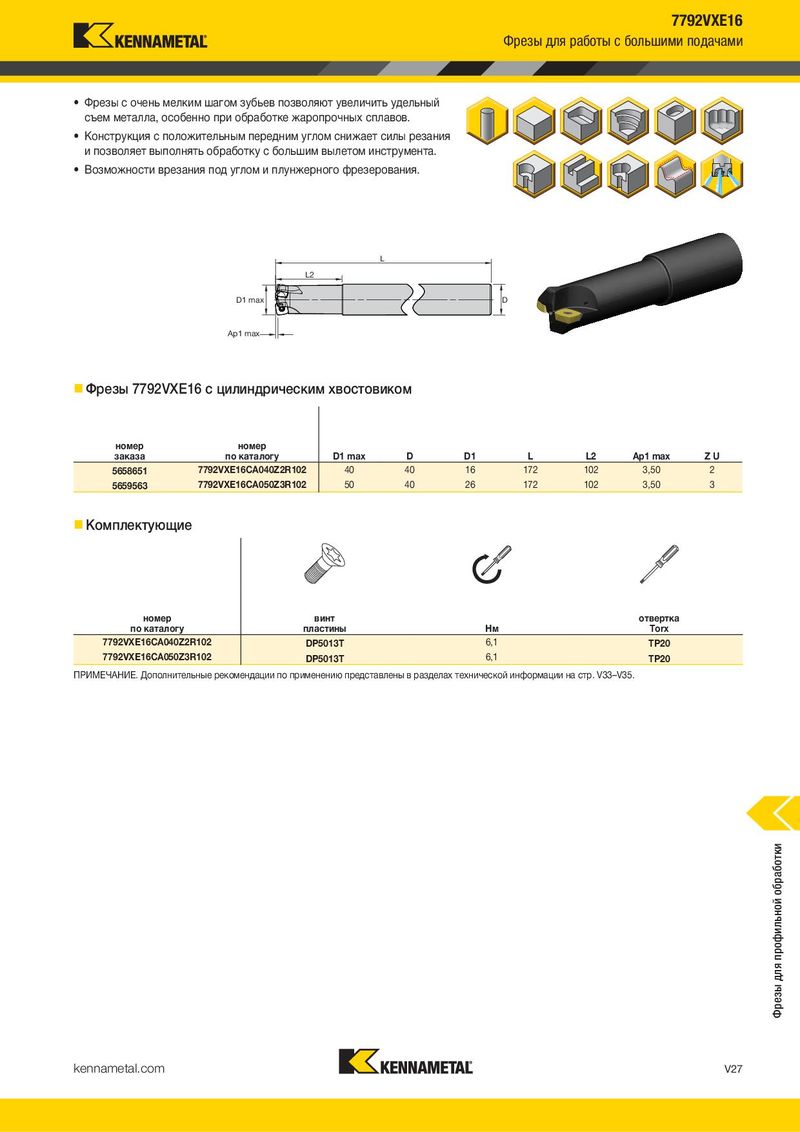

L L2 D1 max D

Ap1 max

Фрезы 7792VXE16 с цилиндрическим хвостовиком

номер номер

заказапо каталогуD1 maxDD1LL2Ap1 maxZ U
7792VXE16CA040Z2R1024040161721023,502
5658651
56595637792VXE16CA050Z3R1025040261721023,503

Комплектующие

номер винт oтвертка

по каталогупластиныНмTorx
7792VXE16CA040Z2R102DP5013T6,1TP20

7792VXE16CA050Z3R102 6,1 DP5013T TP20 ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35.

номер заказаномер по каталогуD1 maxD D1LL2Ap1 maxZU
56586517792VXE16CA040Z2R1024040 161721023,502
56595637792VXE16CA050Z3R1025040 261721023,503
номервинтoтвертка
по каталогупластиныНмTorx
7792VXE16CA040Z2R102DP5013T6,1TP20
7792VXE16CA050Z3R102DP5013T6,1TP20
