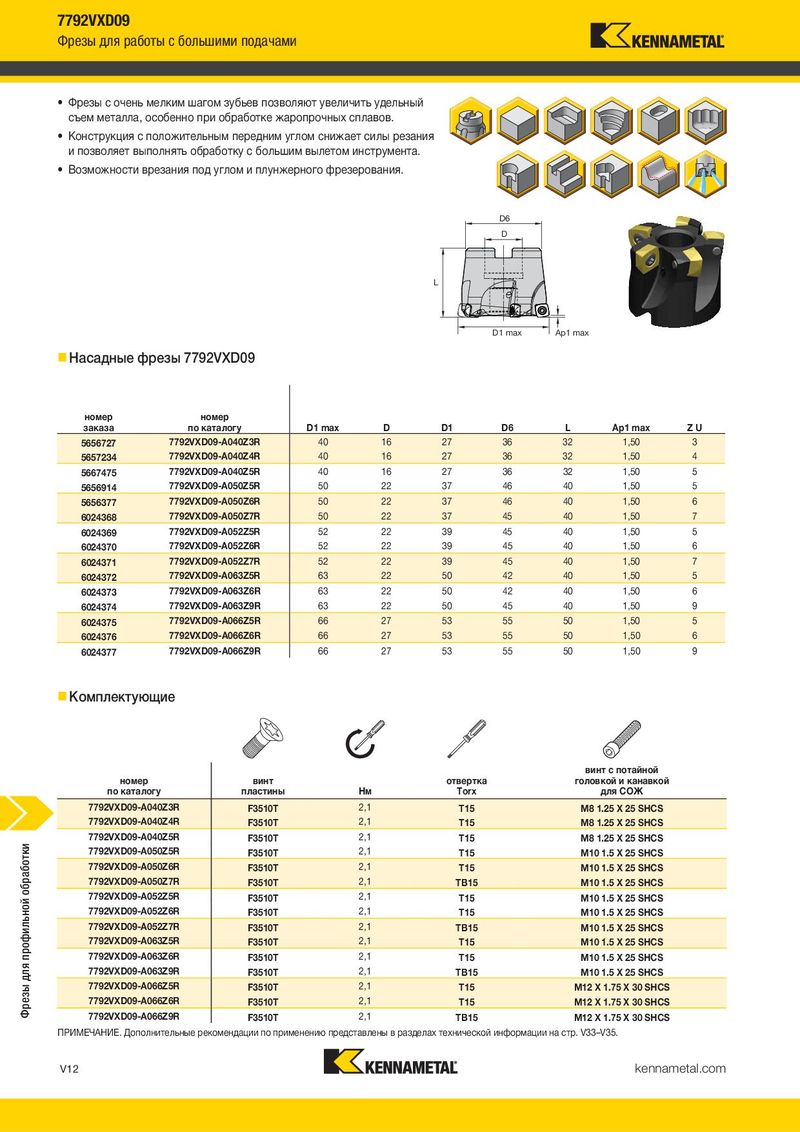

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1460
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
- Фрезы с очень мелким шагом зубьев позволяют увеличить удельный съем металла, особенно при обработке жаропрочных сплавов.
- Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента.
- Возможности врезания под углом и плунжерного фрезерования.
D6 D
L
D1 max Ap1 max
Насадные фрезы 7792VXD09
номер номер
| заказа | D1 max по каталогу | D | D1 | D6 | L | Ap1 max | Z U | |
| 5656727 | 7792VXD09-A040Z3R | 40 | 16 | 27 | 36 | 32 | 1,50 | 3 |
| 5657234 | 7792VXD09-A040Z4R | 40 | 16 | 27 | 36 | 32 | 1,50 | 4 |
| 5667475 | 7792VXD09-A040Z5R | 40 | 16 | 27 | 36 | 32 | 1,50 | 5 |
| 5656914 | 7792VXD09-A050Z5R | 50 | 22 | 37 | 46 | 40 | 1,50 | 5 |
| 5656377 | 7792VXD09-A050Z6R | 50 | 22 | 37 | 46 | 40 | 1,50 | 6 |
| 6024368 | 7792VXD09-A050Z7R | 50 | 22 | 37 | 45 | 40 | 1,50 | 7 |
| 6024369 | 7792VXD09-A052Z5R | 52 | 22 | 39 | 45 | 40 | 1,50 | 5 |
| 6024370 | 7792VXD09-A052Z6R | 52 | 22 | 39 | 45 | 40 | 1,50 | 6 |
| 6024371 | 7792VXD09-A052Z7R | 52 | 22 | 39 | 45 | 40 | 1,50 | 7 |
| 6024372 | 7792VXD09-A063Z5R | 63 | 22 | 50 | 42 | 40 | 1,50 | 5 |
| 6024373 | 7792VXD09-A063Z6R | 63 | 22 | 50 | 42 | 40 | 1,50 | 6 |
| 6024374 | 7792VXD09-A063Z9R | 63 | 22 | 50 | 45 | 40 | 1,50 | 9 |
| 6024375 | 7792VXD09-A066Z5R | 66 | 27 | 53 | 55 | 50 | 1,50 | 5 |
| 6024376 | 7792VXD09-A066Z6R | 66 | 27 | 53 | 55 | 50 | 1,50 | 6 |
| 6024377 | 7792VXD09-A066Z9R | 66 | 27 | 53 | 55 | 50 | 1,50 | 9 |
Комплектующие
Техническая информация (метрическая система)
Винтовая Плунжерное
| Размеры | интерполяция | фрезерование | |||
| Диаметр | |||||
| Max ap | Max ae | ||||
| отверстия для |
| винтовой | винтовая/ | плун- |
| интерполяции линейная жерное |
| номер | номер Плоский | Угол | интер- | фрезе- | Max | |||
| заказа | по каталогу участок | врезания | min–max | поляция | рование об/мин | |||
| 5657893 | 7792VXD09WA025Z2R | 11,75 | 2,8 | 34 | 48 | 1,00 | 6,00 | 48500 |
| 5658074 | 7792VXD09WA032Z3R | 18,75 | 1,5 | 48 | 62 | 1,00 | 6,00 | 40500 |
| Обработанная | ||||||||
| 5659947 | 7792VXD09CA025Z2R50 | 11,75 | 2,8 | 34 | 48 | 1,00 | 6,00 | поверхность 48500 |
| 6024366 | 7792VXD09CA025Z3R50 | 11,75 | 2,8 | 34 | 48 | 1,00 | 6,00 | 48500 |
| 5661016 | 7792VXD09CA032Z3R70 | 18,75 | 1,5 | 48 | 62 | 1,00 | 6,00 | 40500 |
| 6024367 | 7792VXD09CA032Z4R70 | 18,75 | 1,5 | 48 | 62 | 1,00 | 6,00 | 40500 |
| Плоский участок | ||||||||
| 5656727 | 7792VXD09-A040Z3R | 26,75 | 0,8 | 64 | 78 | 1,00 | 6,00 | 34500 |
| 5657234 | 7792VXD09-A040Z4R | 26,75 | 0,8 | 64 | 78 | 1,00 | 6,00 | 34500 |
| 5667475 | 7792VXD09-A040Z5R | 26,75 | 0,8 | 64 | 78 | 1,00 | 6,00 | 34500 |
| 5656914 | 7792VXD09-A050Z5R | 36,75 | 0,7 | 84 | 98 | 1,00 | 6,00 | 30000 |
| 5656377 | 7792VXD09-A050Z6R | 36,75 | 0,7 | 84 | 98 | 1,00 | 6,00 | 29500 |
| 6024368 | 7792VXD09-A050Z7R | 36,75 | 0,7 | 84 | 98 | 1,00 | 6,00 | 30000 |
| 6024369 | 7792VXD09-A052Z5R | 38,75 | 0,7 | 88 | 102 | 1,00 | 6,00 | 29500 |
| 6024370 | 7792VXD09-A052Z6R | 38,75 | 0,7 | 88 | 102 | 1,00 | 6,00 | 29500 |
| 6024371 | 7792VXD09-A052Z7R | 38,75 | 0,7 | 88 | 102 | 1,00 | 6,00 | 29500 |
| 6024372 | 7792VXD09-A063Z5R | 49,75 | 0,5 | 88 | 102 | 1,00 | 6,00 | 26000 |
| 6024373 | 7792VXD09-A063Z6R | 49,75 | 0,5 | 88 | 102 | 1,00 | 6,00 | 26000 |
| 6024374 | 7792VXD09-A063Z8R | 49,75 | 0,5 | 88 | 102 | 1,00 | 6,00 | Угол врезания A 26000 |
| гарантирует резание только | ||||||||
| 6024375 | 7792VXD09-A066Z5R | 52,75 | 0,5 | 116 130 | 1,00 | 6,00 | 25500 | |
| периферийной кромкой без | ||||||||
| 6024376 | 7792VXD09-A066Z6R | 52,75 | 0,5 | 116 130 | 1,00 | 6,00 | 25500 | |
| затирания центром фрезы. | ||||||||
| 6024377 | 7792VXD09-A066Z9R | 52,75 | 0,5 | 116 130 | 1,00 | 6,00 | 25500 | |
| 11,75 | 2,8 | 34 | 48 | 1,00 | 6,00 | A 48500 | ||
| 5667916 | 7792VXD09SA025Z2R35 | |||||||
| 6024361 | 7792VXD09SA025Z3R35 | 11,75 | 2,8 | 34 | 48 | 1,00 | 6,00 | 48500 |
| 5660448 | 7792VXD09SA032Z3R43 | 18,75 | 1,5 | 48 | 62 | 1,00 | 6,00 | 40500 |
| 6024362 | 7792VXD09SA032Z4R43 | 18,75 | 1,5 | 48 | 62 | 1,00 | 6,00 | 40500 |
| 6024363 | 7792VXD09SA035Z4R43 | 21,75 | 1,3 | 54 | 68 | 1,00 | 6,00 | A = максимальный угол врезания. 37500 |
| 6024365 | 7792VXD09SA042Z5R43 | 28,75 | 1,0 | 68 | 82 | 1,00 | 6,00 | 34000 |
винт с потайной
номер винт oтвертка головкой и канавкой
| по каталогу | пластины | Нм | Torx | для СОЖ | ||
| 7792VXD09-A040Z3R | F3510T | 2,1 | T15 | M8 1.25 X 25 SHCS | ||
| 7792VXD09-A040Z4R | F3510T | 2,1 | T15 | M8 1.25 X 25 SHCS |
| номер заказа | номер по каталогу | D1 max | D | D1 | D6 | L | Ap1 max | ZU |
| 5656727 | 7792VXD09-A040Z3R | 40 | 16 | 27 | 36 | 32 | 1,50 | 3 |
| 5657234 | 7792VXD09-A040Z4R | 40 | 16 | 27 | 36 | 32 | 1,50 | 4 |
| 5667475 | 7792VXD09-A040Z5R | 40 | 16 | 27 | 36 | 32 | 1,50 | 5 |
| 5656914 | 7792VXD09-A050Z5R | 50 | 22 | 37 | 46 | 40 | 1,50 | 5 |
| 5656377 | 7792VXD09-A050Z6R | 50 | 22 | 37 | 46 | 40 | 1,50 | 6 |
| 6024368 | 7792VXD09-A050Z7R | 50 | 22 | 37 | 45 | 40 | 1,50 | 7 |
| 6024369 | 7792VXD09-A052Z5R | 52 | 22 | 39 | 45 | 40 | 1,50 | 5 |
| 6024370 | 7792VXD09-A052Z6R | 52 | 22 | 39 | 45 | 40 | 1,50 | 6 |
| 6024371 | 7792VXD09-A052Z7R | 52 | 22 | 39 | 45 | 40 | 1,50 | 7 |
| 6024372 | 7792VXD09-A063Z5R | 63 | 22 | 50 | 42 | 40 | 1,50 | 5 |
| 6024373 | 7792VXD09-A063Z6R | 63 | 22 | 50 | 42 | 40 | 1,50 | 6 |
| 6024374 | 7792VXD09-A063Z9R | 63 | 22 | 50 | 45 | 40 | 1,50 | 9 |
| 6024375 | 7792VXD09-A066Z5R | 66 | 27 | 53 | 55 | 50 | 1,50 | 5 |
| 6024376 | 7792VXD09-A066Z6R | 66 | 27 | 53 | 55 | 50 | 1,50 | 6 |
| 6024377 | 7792VXD09-A066Z9R | 66 | 27 | 53 | 55 | 50 | 1,50 | 9 |
| номер по каталогу | винт пластины | Нм | oтвертка Torx | винт с потайной головкой и канавкой для СОЖ |
| 7792VXD09-A040Z3R | F3510T | 2,1 | T15 | M8 1.25 X 25 SHCS |
| 7792VXD09-A040Z4R | F3510T | 2,1 | T15 | M8 1.25 X 25 SHCS |
| 7792VXD09-A040Z5R | F3510T | 2,1 | T15 | M8 1.25 X 25 SHCS |
| 7792VXD09-A050Z5R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A050Z6R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A050Z7R | F3510T | 2,1 | TB15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A052Z5R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A052Z6R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A052Z7R | F3510T | 2,1 | TB15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A063Z5R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A063Z6R | F3510T | 2,1 | T15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A063Z9R | F3510T | 2,1 | TB15 | M10 1.5 X 25 SHCS |
| 7792VXD09-A066Z5R | F3510T | 2,1 | T15 | M12 X 1.75 X 30 SHCS |
| 7792VXD09-A066Z6R | F3510T | 2,1 | T15 | M12 X 1.75 X 30 SHCS |
| 7792VXD09-A066Z9R | F3510T | 2,1 | TB15 | M12 X 1.75 X 30 SHCS |
