- Фрезы с очень мелким шагом зубьев позволяют увеличить удельный
- Фрезы с очень мелким шагом зубьев позволяют увеличить удельный
съем металла, особенно при обработке жаропрочных сплавов. съем металла, особенно при обработке жаропрочных сплавов.
- Конструкция с положительным передним углом снижает силы резания
- Конструкция с положительным передним углом снижает силы резания
и позволяет выполнять обработку с большим вылетом инструмента. и позволяет выполнять обработку с большим вылетом инструмента.
- Возможности врезания под углом и плунжерного фрезерования.
- Возможности врезания под углом и плунжерного фрезерования.
L L2 L L2
D1 max D D1 max D
Ap1 max Ap1 max

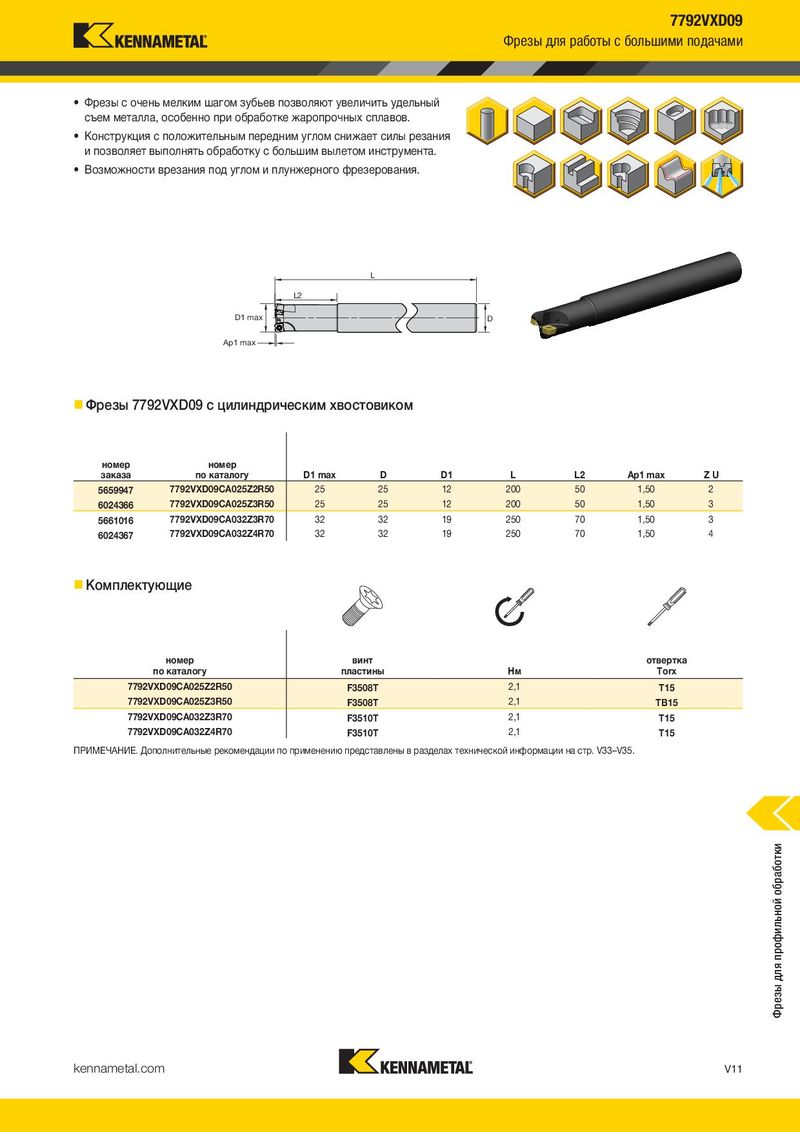

Фрезы 7792VXD09 с хвостовиком Weldon® Фрезы 7792VXD09 с цилиндрическим хвостовиком
номер номер номер номер
| заказа | по каталогу | D1 max | D | D1 | L | L2 | Ap1 max | Z U | заказа | по каталогу | D1 max | D | D1 | L | L2 | Ap1 max | Z U | ||
| 5657893 | 7792VXD09WA025Z2R | 25 | 25 | 12 | 96 | 40 | 1,50 | 2 | 5659947 | 7792VXD09CA025Z2R50 | 25 | 25 | 12 | 200 | 50 | 1,50 | 2 | ||
| 5658074 | 7792VXD09WA032Z3R | 32 | 32 | 19 | 100 | 40 | 1,50 | 3 | 6024366 | 7792VXD09CA025Z3R50 | 25 | 25 | 12 | 200 | 50 | 1,50 | 3 | ||
| 5661016 | 7792VXD09CA032Z3R70 | 32 | 32 | 19 | 250 | 70 | 1,50 | 3 | |||||||||||
| 6024367 | 7792VXD09CA032Z4R70 | 32 | 32 | 19 | 250 | 70 | 1,50 | 4 |
Комплектующие Комплектующие
номер винт oтвертка
| по каталогу | пластины | Нм | Torx | |
| 7792VXD09WA025Z2R | F3508T | 2,1 | T15 | |
| 7792VXD09WA032Z3R | F3510T | 2,1 | T15 |
ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35.
| номер винт | oтвертка | ||
| по каталогу пластины | Нм | Torx | |
| 7792VXD09CA025Z2R50 | F3508T | 2,1 | T15 |
| 7792VXD09CA025Z3R50 | F3508T | 2,1 | TB15 |
| 7792VXD09CA032Z3R70 | 2,1 | ||
| F3510T | T15 | ||
| 7792VXD09CA032Z4R70 | F3510T | 2,1 | T15 |
ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35.
| номер заказа | номер по каталогу | D1 max | D | D1 | L | L2 | Ap1 max | ZU |
| 5659947 | 7792VXD09CA025Z2R50 | 25 | 25 | 12 | 200 | 50 | 1,50 | 2 |
| 6024366 | 7792VXD09CA025Z3R50 | 25 | 25 | 12 | 200 | 50 | 1,50 | 3 |
| 5661016 | 7792VXD09CA032Z3R70 | 32 | 32 | 19 | 250 | 70 | 1,50 | 3 |
| 6024367 | 7792VXD09CA032Z4R70 | 32 | 32 | 19 | 250 | 70 | 1,50 | 4 |
| номер по каталогу | винт пластины | Нм | oтвертка Torx |
| 7792VXD09CA025Z2R50 | F3508T | 2,1 | T15 |
| 7792VXD09CA025Z3R50 | F3508T | 2,1 | TB15 |
| 7792VXD09CA032Z3R70 | F3510T | 2,1 | T15 |
| 7792VXD09CA032Z4R70 | F3510T | 2,1 | T15 |
