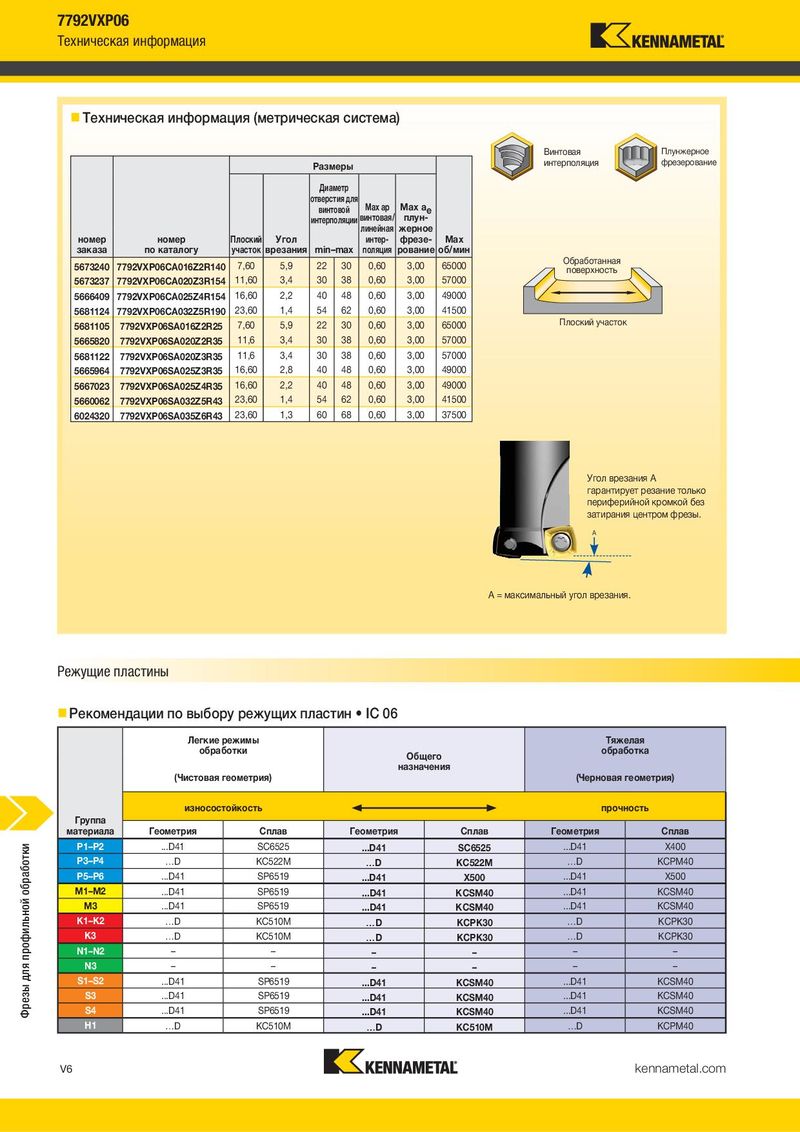

Техническая информация Режущие пластины для фрез
Техническая информация (метрическая система)
Размеры Диаметр отверстия для
| винтовой | Max ap | Max ae |
| интерполяции винтовая/ | плун- | |
| линейная жерное |
| номер | номер Плоский | Угол | интер- | фрезе- | Max | |||
| заказа | по каталогу участок врезания | min–max | поляция рование об/мин | |||||
| 5673240 7792VXP06CA016Z2R140 | 7,60 | 5,9 | 22 | 30 | 0,60 | 3,00 | 65000 | |
| 5673237 7792VXP06CA020Z3R154 | 11,60 | 3,4 | 30 | 38 | 0,60 | 3,00 | 57000 | |
| 5666409 7792VXP06CA025Z4R154 | 16,60 | 2,2 | 40 | 48 | 0,60 | 3,00 | 49000 | |
| 5681124 7792VXP06CA032Z5R190 | 23,60 | 1,4 | 54 | 62 | 0,60 | 3,00 | 41500 | |
| 7,60 | 5,9 | 22 | 30 | 0,60 | 3,00 | 65000 | ||
| 5681105 | 7792VXP06SA016Z2R25 | |||||||
| 5665820 | 7792VXP06SA020Z2R35 | 11,6 | 3,4 | 30 | 38 | 0,60 | 3,00 | 57000 |
| 5681122 | 7792VXP06SA020Z3R35 | 11,6 | 3,4 | 30 | 38 | 0,60 | 3,00 | 57000 |
| 5665964 | 7792VXP06SA025Z3R35 | 16,60 | 2,8 | 40 | 48 | 0,60 | 3,00 | 49000 |
| 5667023 | 7792VXP06SA025Z4R35 | 16,60 | 2,2 | 40 | 48 | 0,60 | 3,00 | 49000 |
| 5660062 | 7792VXP06SA032Z5R43 | 23,60 | 1,4 | 54 | 62 | 0,60 | 3,00 | 41500 |
| 6024320 | 7792VXP06SA035Z6R43 | 23,60 | 1,3 | 60 | 68 | 0,60 | 3,00 | 37500 |
Винтовая интерполяция
Обработанная поверхность
Плоский участок
Плунжерное фрезерование
P M лучший выбор K D альтернативный выбор N S L1 H
ε S R XPLT06-D41 XPLT06-D41
XPLT06-D41 • Первый выбор для обработки нержавеющих сталей
и жаропрочных сплавов.
номер
| по каталогу | D | LI | S | R | hm | RT | ||
| XPLT060308ERD41 | 7,00 | 7,00 | 3,17 | 0,8 | 0,04 | 1,37 | – – – – – |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
D
Угол врезания A гарантирует резание только периферийной кромкой без затирания центром фрезы. A
A = максимальный угол врезания.
L1
ε S R XPPT-D41 XPPT-D41
XPPT-D41 • Прецизионно спрессованные. Операции общей обработки
мягкой стали, нержавеющей стали и жаропрочных сплавов.
Режущие пластины
Рекомендации по выбору режущих пластин • IC 06
Легкие режимы Тяжелая обработки обработка Общего назначения (Чистовая геометрия) (Черновая геометрия)
износостойкость прочность Группа
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав | ||
| P1 –P2 | ...D41 | SC6525 | ...D41 | SC6525 | ...D41 | X400 | ||
| P3 –P4 | …D | KC522M | …D | KC522M | …D | KCPM40 | ||
| P5 –P6 | ...D41 | SP6519 | ...D41 | X500 | ...D41 | X500 | ||
| M1 –M2 | ...D41 | SP6519 | ...D41 | KCSM40 | ...D41 | KCSM40 | ||
| M3 | ...D41 | SP6519 | ...D41 | KCSM40 | ...D41 | KCSM40 | ||
| K1 –K2 | …D | KC510M | …D | KCPK30 | …D | KCPK30 | ||
| K3 | …D | KC510M | …D | KCPK30 | …D | KCPK30 | ||
| N1 –N2 | – | – – | – | – | – | |||
| N3 | – | – – | – | – | – | |||
| S1 –S2 | ...D41 | SP6519 | ...D41 | KCSM40 | ||||
| ...D41 | KCSM40 | |||||||
| S3 | ...D41 | SP6519 | ...D41 | KCSM40 | ...D41 | KCSM40 | ||
| S4 | ...D41 | SP6519 | ...D41 | KCSM40 | ...D41 | KCSM40 | ||
| H1 | …D | KC510M | …D | KC510M | …D | KCPM40 |
номер
| по каталогу | D | LI | S | R | hm | RT | |
| XPPT060308ERD41 | 7,00 | 7,00 | 3,17 | 0,8 | 0,04 | 1,37 |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
XPPW-06-D XPPW-06-D
XPPW-06-D • Прецизионно спрессованные. Снижение затрат на
режущую кромку. Усиленная геометрия. Рекомендуются для обработки
высокопрочной стали, закаленной стали и чугуна.
номер
| по каталогу | D | LI | S | R | hm | RT | |
| XPPW060310SRD | 7,00 | 7,00 | 3,18 | 1,0 | 0,15 | 1,54 | – – – – – |
ПРИМЕЧАНИЕ. RT — теоретический радиус, используемый для программирования CAD/CAM.
