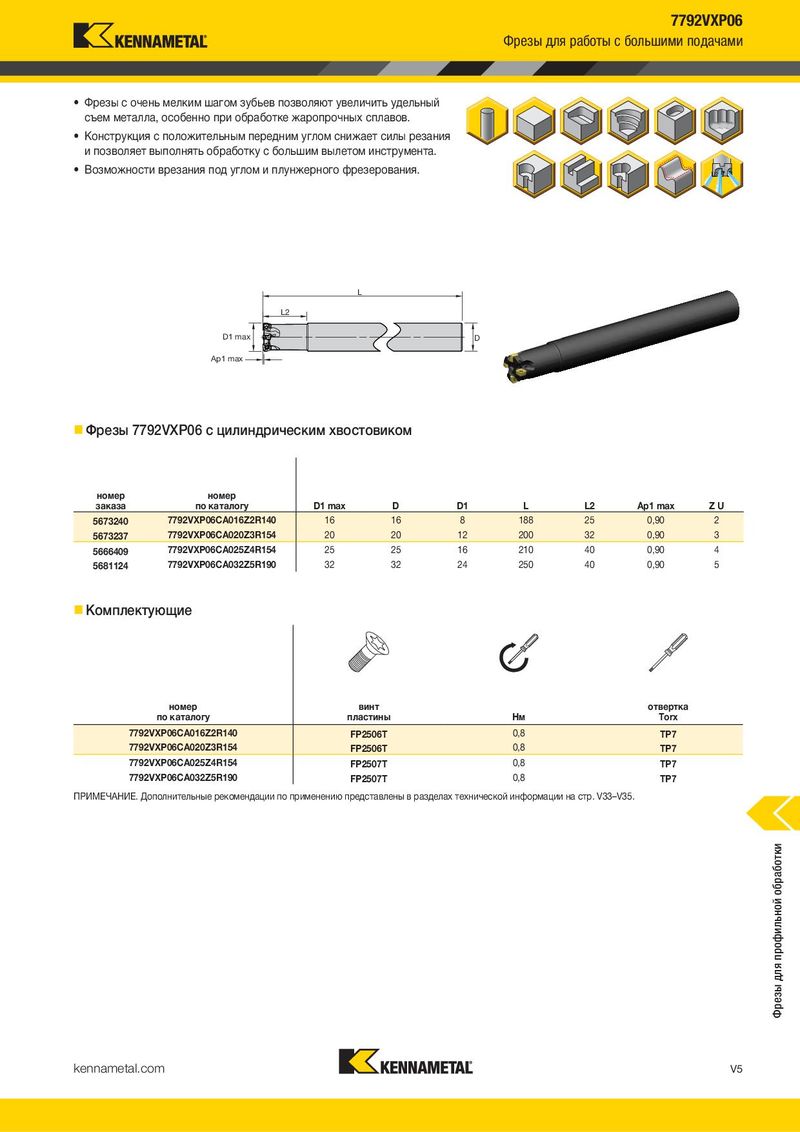

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1453

7792VXP06 7792VXP06 Фрезы для работы с большими подачами Фрезы для работы с большими подачами • Фрезы с очень мелким шагом зубьев позволяют увеличить удельный • Фрезы с очень мелким шагом зубьев позволяют увеличить удельный съем металла, особенно при обработке жаропрочных сплавов. съем металла, особенно при обработке жаропрочных сплавов. • Конструкция с положительным передним углом снижает силы резания • Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента. и позволяет выполнять обработку с большим вылетом инструмента. • Возможности врезания под углом и плунжерного фрезерования. • Возможности врезания под углом и плунжерного фрезерования. • Фрезы с резьбовым креплением обеспечивают повышенную жесткость и стабильность при использовании с небольшими шпинделями: BT30, BT40, DV40, HSK50, HSK63 и т. д. • Возможность использовать различные комбинации хвостовиков обеспечивает экономичность фрез с резьбовым креплением по сравнению с фрезами с цилиндрическим хвостовиком. L2 L DPM L2 D1 max D1 G3X D1 max D Ap1 max Ap1 max  Фрезы 7792VXP06 с резьбовым креплением  Фрезы 7792VXP06 с цилиндрическим хвостовиком номер номер номер номер заказа по каталогу D1 max D1 L2 G3X DPM Ap1 max ZU заказа по каталогу D1 max D D1 L L2 Ap1 max ZU 5681105 7792VXP06SA016Z2R25 16 8 25 M8 8,50 0,90 2 5673240 7792VXP06CA016Z2R140 16 16 8 188 25 0,90 2 5665820 7792VXP06SA020Z2R35 20 12 35 M10 10,50 0,90 2 5673237 7792VXP06CA020Z3R154 20 20 12 200 32 0,90 3 5681122 7792VXP06SA020Z3R35 20 12 35 M10 10,50 0,90 3 5666409 7792VXP06CA025Z4R154 25 25 16 210 40 0,90 4 5665964 7792VXP06SA025Z3R35 25 17 35 M12 12,50 0,90 3 5681124 7792VXP06CA032Z5R190 32 32 24 250 40 0,90 5 5667023 7792VXP06SA025Z4R35 25 17 35 M12 12,50 0,90 4 5660062 7792VXP06SA032Z5R43 32 24 43 M16 17,00 0,90 5 6024320 7792VXP06SA035Z6R43 35 27 43 M16 17,00 0,90 6  Комплектующие  Комплектующие номер винт oтвертка по каталогу пластины Нм Torx 7792VXP06CA016Z2R140 FP2506T 0,8 TP7 7792VXP06CA020Z3R154 FP2506T 0,8 TP7 номер винт oтвертка 7792VXP06CA025Z4R154 0,8 по каталогу пластины Нм Torx FP2507T TP7 7792VXP06CA032Z5R190 FP2507T 0,8 TP7 7792VXP06SA016Z2R25 FP2506T 0,8 TP7 7792VXP06SA020Z2R35 FP2506T 0,8 TP7 ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35. 7792VXP06SA020Z3R35 FP2506T 0,8 TP7 7792VXP06SA025Z3R35 FP2507T 0,8 TP7 7792VXP06SA025Z4R35 FP2507T 0,8 TP7 Фрезы для профильной обработки Фрезы для профильной обработки 7792VXP06SA032Z5R43 FP2507T 0,8 TP7 7792VXP06SA035Z6R43 FP2507T 0,8 TP7 ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33–V35. V4 kennametal.com kennametal.com V5
