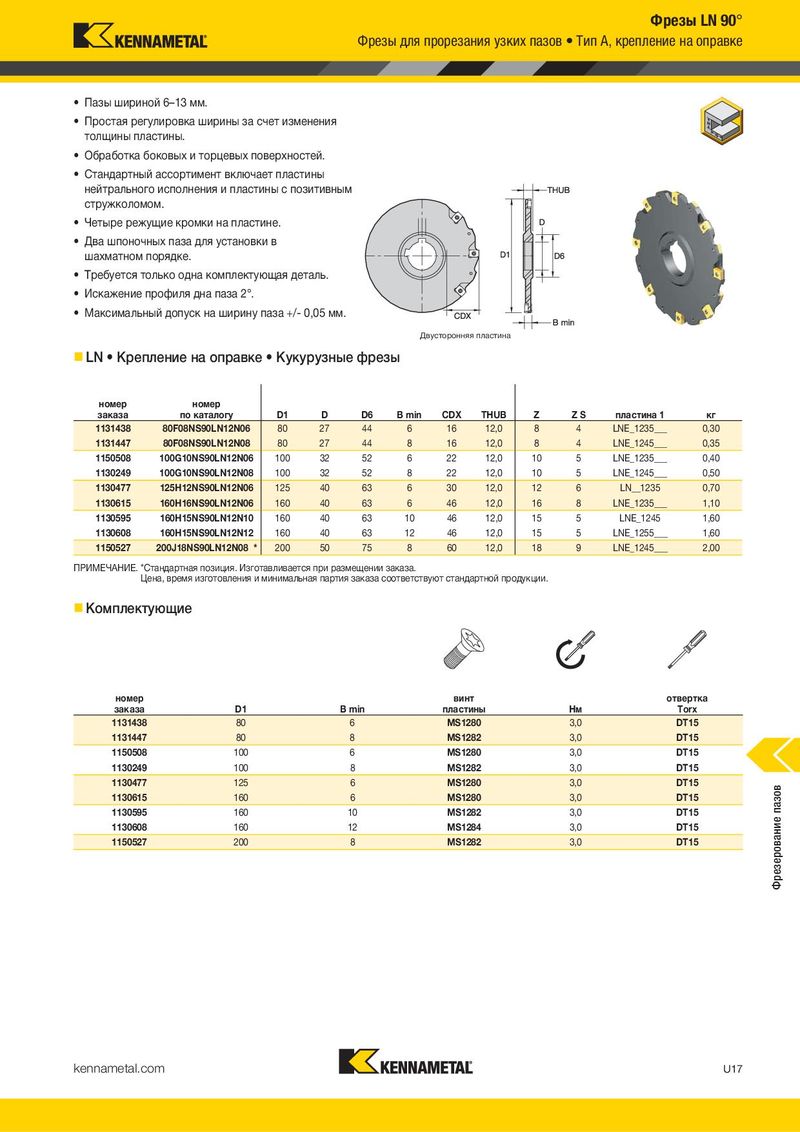

Фрезы LN 90° Фрезы для прорезания узких пазов • Тип A, крепление на оправке • Пазы шириной 6–13 мм. • Простая регулировка ширины за счет изменения толщины пластины. • Обработка боковых и торцевых поверхностей. • Стандартный ассортимент включает пластины нейтрального исполнения и пластины с позитивным стружколомом. • Четыре режущие кромки на пластине. • Два шпоночных паза для установки в шахматном порядке. • Требуется только одна комплектующая деталь. • Искажение профиля дна паза 2°. • Максимальный допуск на ширину паза +/- 0,05 мм. Двусторонняя пластина „ LN • Крепление на оправке • Кукурузные фрезы номер номер заказа по каталогу D1 D D6 B min CDX THUB Z ZS пластина 1 кг 1131438 80F08NS90LN12N06 80 27 44 6 16 12,0 8 4 LNE_1235___ 0,30 1131447 80F08NS90LN12N08 80 27 44 8 16 12,0 8 4 LNE_1245___ 0,35 1150508 100G10NS90LN12N06 100 32 52 6 22 12,0 10 5 LNE_1235___ 0,40 1130249 100G10NS90LN12N08 100 32 52 8 22 12,0 10 5 LNE_1245___ 0,50 1130477 125H12NS90LN12N06 125 40 63 6 30 12,0 12 6 LN__1235 0,70 1130615 160H16NS90LN12N06 160 40 63 6 46 12,0 16 8 LNE_1235___ 1,10 1130595 160H15NS90LN12N10 160 40 63 10 46 12,0 15 5 LNE_1245 1,60 1130608 160H15NS90LN12N12 160 40 63 12 46 12,0 15 5 LNE_1255___ 1,60 1150527 200J18NS90LN12N08 * 200 50 75 8 60 12,0 18 9 LNE_1245___ 2,00 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие номер винт oтвертка заказа D1 B min пластины Нм Torx 1131438 80 6 MS1280 3,0 DT15 1131447 80 8 MS1282 3,0 DT15 1150508 100 6 MS1280 3,0 DT15 1130249 100 8 MS1282 3,0 DT15 1130477 125 6 MS1280 3,0 DT15 Фрезерование пазов 1130615 160 6 MS1280 3,0 DT15 1130595 160 10 MS1282 3,0 DT15 1130608 160 12 MS1284 3,0 DT15 1150527 200 8 MS1282 3,0 DT15 kennametal.com U17
