- Пазы шириной 6–13 мм.
- Простая регулировка ширины за счет изменения

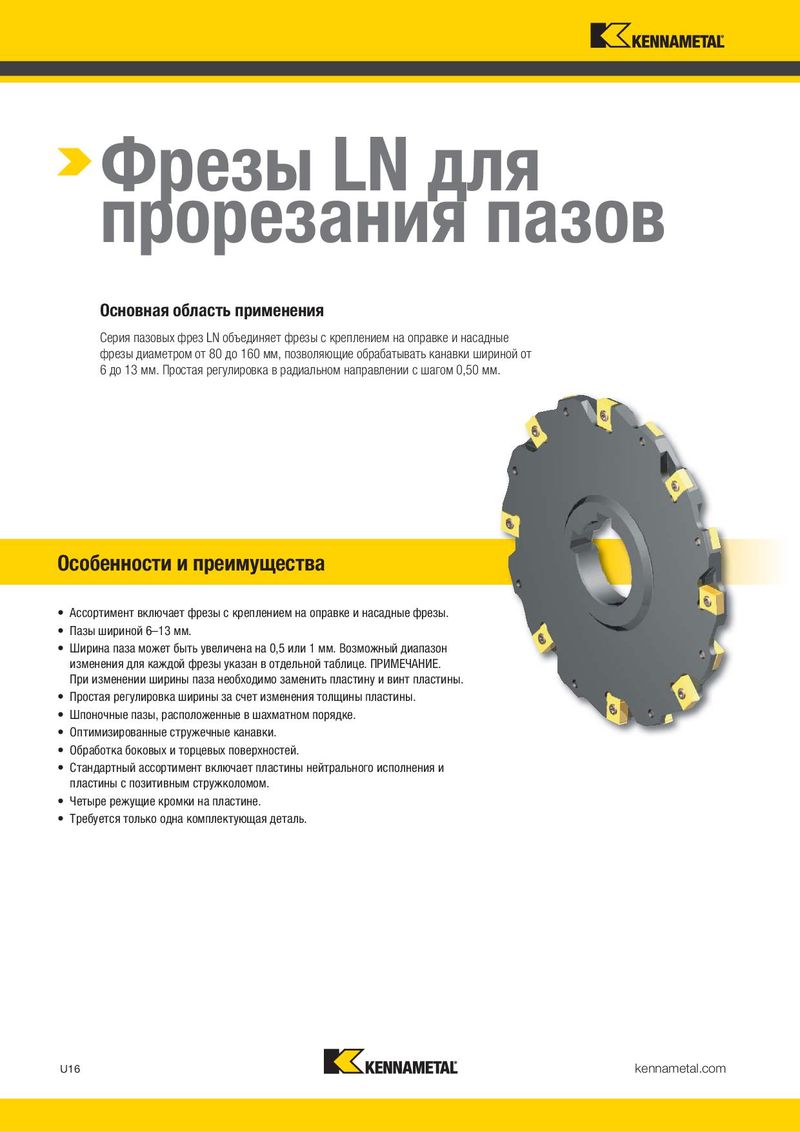

Фрезы LN для толщины пластины.
- Обработка боковых и торцевых поверхностей.
- Стандартный ассортимент включает пластины
прорезания пазов нейтрального исполнения и пластины с позитивным
стружколомом.
- Четыре режущие кромки на пластине.
- Два шпоночных паза для установки в шахматном порядке.
- Требуется только одна комплектующая деталь.
- Искажение профиля дна паза 2°.
Основная область применения Максимальный допуск на ширину паза +/- 0,05 мм. Серия пазовых фрез LN объединяет фрезы с креплением на оправке и насадные Двусторонняя пластина фрезы диаметром от 80 до 160 мм, позволяющие обрабатывать канавки шириной от LN Крепление на оправке Кукурузные фрезы 6 до 13 мм. Простая регулировка в радиальном направлении с шагом 0,50 мм.
номер номер
| заказа | по каталогу D1 | D | D6 | B min | CDX | THUB | Z | Z S | пластина 1 | кг | |
| 1131438 | 80F08NS90LN12N06 | 80 | 27 | 44 | 6 | 16 | 12,0 | 8 | 4 | LNE_1235___ | 0,30 |
| 1131447 | 80F08NS90LN12N08 | 80 | 27 | 44 | 8 | 16 | 12,0 | 8 | 4 | LNE_1245___ | 0,35 |
| 1150508 | 100G10NS90LN12N06 | 100 | 32 | 52 | 6 | 22 | 12,0 | 10 | 5 | LNE_1235___ | 0,40 |
| 1130249 | 100G10NS90LN12N08 | 100 | 32 | 52 | 8 | 22 | 12,0 | 10 | 5 | LNE_1245___ | 0,50 |
| 1130477 | 125H12NS90LN12N06 | 125 | 40 | 63 | 6 | 30 | 12,0 | 12 | 6 | LN__1235 | 0,70 |
| 1130615 | 160H16NS90LN12N06 | 160 | 40 | 63 | 6 | 46 | 12,0 | 16 | 8 | LNE_1235___ | 1,10 |
| 1130595 | 160H15NS90LN12N10 | 160 | 40 | 63 | 10 | 46 | 12,0 | 15 | 5 | LNE_1245 | 1,60 |
| 1130608 | 160H15NS90LN12N12 | 160 | 40 | 63 | 12 | 46 | 12,0 | 15 | 5 | LNE_1255___ | 1,60 |
| 1150527 | 200J18NS90LN12N08 * | 200 | 50 | 75 | 8 | 60 | 12,0 | 18 | 9 | LNE_1245___ | 2,00 |
Особенности и преимущества ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
- Ассортимент включает фрезы с креплением на оправке и насадные фрезы. Комплектующие
- Пазы шириной 6–13 мм.
- Ширина паза может быть увеличена на 0,5 или 1 мм. Возможный диапазон изменения для каждой фрезы указан в отдельной таблице. ПРИМЕЧАНИЕ. При изменении ширины паза необходимо заменить пластину и винт пластины.
| • Простая регулировка ширины за счет изменения толщины пластины. | номер | винт | oтвертка | |||
| • Шпоночные пазы, расположенные в шахматном порядке. | заказа | D1 | B min | пластины | Нм | Torx |
| 1131438 | 80 | 6 | MS1280 | 3,0 | DT15 |
- Оптимизированные стружечные канавки.
| 1131447 | 80 | 8 | MS1282 | 3,0 | DT15 | |
| • Обработка боковых и торцевых поверхностей. | 1150508 | 100 | 6 | MS1280 | 3,0 | DT15 |
| • Стандартный ассортимент включает пластины нейтрального исполнения и | 1130249 | 100 | 8 | MS1282 | 3,0 | DT15 |
| пластины с позитивным стружколомом. 1130477 | 125 | 6 | MS1280 | 3,0 | DT15 | |
| • Четыре режущие кромки на пластине. | 1130615 | 160 | 6 | MS1280 | 3,0 | DT15 |
| • Требуется только одна комплектующая деталь. | 1130595 | 160 | 10 | MS1282 | 3,0 | DT15 |
| 1130608 | 160 | 12 | MS1284 | 3,0 | DT15 | |
| 1150527 | 200 | 8 | MS1282 | 3,0 | DT15 |
