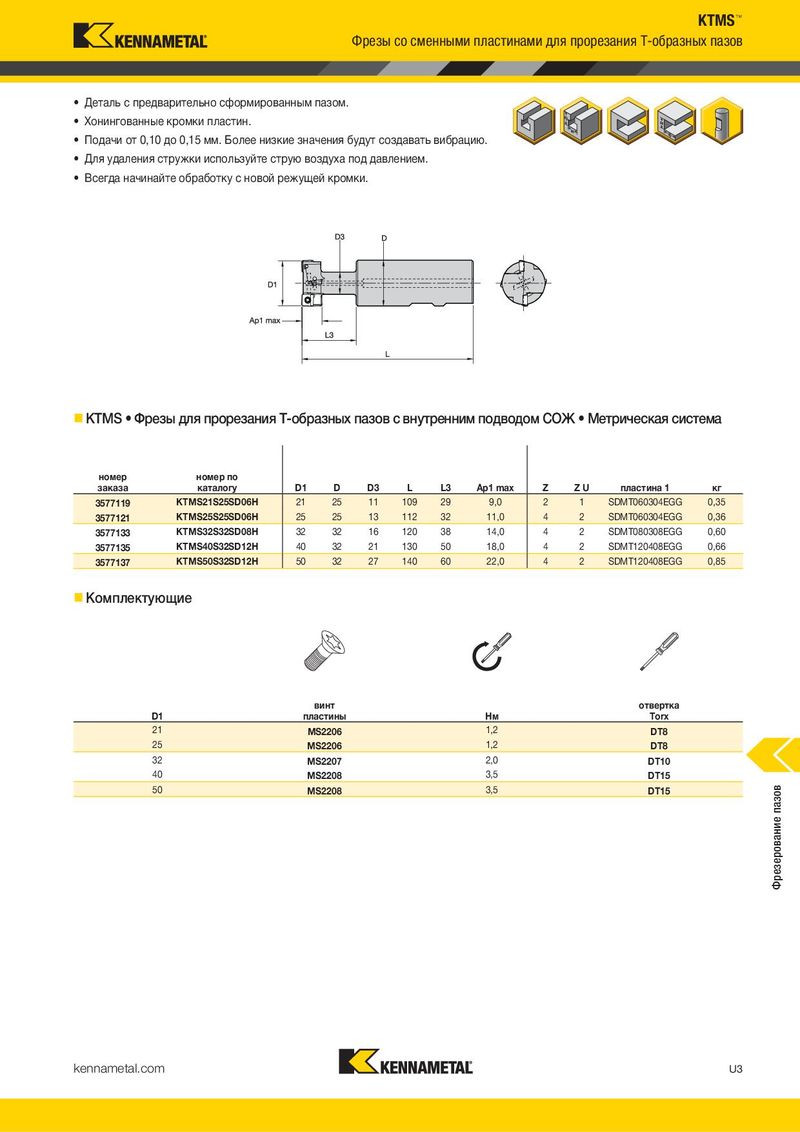

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1397
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
KTMS™
Фрезы со сменными пластинами для прорезания Т-образных пазов
Фрезы KTMS™ для
прорезания пазов
Основная область применения
Фрезы KTMS предназначены для формирования Т-образных пазов в станинах станков, а также позволяют
обрабатывать неглубокие радиальные пазы. Перед использованием фрез данного типа необходима
предварительная обработка паза, что является залогом хорошего результата. Информация о предварительной обработке приведена в разделе «Техническая информация» на стр. U5.
- Деталь с предварительно сформированным пазом.
- Хонингованные кромки пластин.
- Подачи от 0,10 до 0,15 мм. Более низкие значения будут создавать вибрацию.
- Для удаления стружки используйте струю воздуха под давлением.
- Всегда начинайте обработку с новой режущей кромки.
KTMS Фрезы для прорезания Т-образных пазов с внутренним подводом СОЖ Метрическая система
номер номер по
| заказа | каталогу D1 | D | D3 | L | L3 | Ap1 max | Z | Z U | пластина 1 кг | ||
| 3577119 | KTMS21S25SD06H | 21 | 25 | 11 | 109 | 29 | 9,0 | 2 | 1 | SDMT060304EGG | 0,35 |
| 3577121 | KTMS25S25SD06H | 25 | 25 | 13 | 112 | 32 | 11,0 | 4 | 2 | SDMT060304EGG | 0,36 |
| 3577133 | KTMS32S32SD08H | 32 | 32 | 16 | 120 | 38 | 14,0 | 4 | 2 | SDMT080308EGG | 0,60 |
| 3577135 | KTMS40S32SD12H | 40 | 32 | 21 | 130 | 50 | 18,0 | 4 | 2 | SDMT120408EGG | 0,66 |
| 3577137 | KTMS50S32SD12H | 50 | 32 | 27 | 140 | 60 | 22,0 | 4 | 2 | SDMT120408EGG | 0,85 |
Особенности и преимущества Комплектующие
- Ассортимент представлен только метрическими фрезами.
- Обработка пазов шириной 9–22 мм.
- Пластины трех разных размеров.
винт oтвертка
| • Предварительная обработка паза | D1 | пластины | Нм | Torx | |
| является необходимым условием успешного результата. | 21 | MS2206 | 1,2 | DT8 | |
| • Деталь с предварительно сформированным пазом. | 25 | MS2206 | 1,2 | DT8 | |
| • Хонингованные кромки пластин. | 32 | MS2207 | 2,0 | DT10 | |
| 40 | MS2208 | 3,5 | DT15 |
- Подачи в диапазоне 0,10–0,15 мм.
50 MS2208 3,5 DT15
Более низкие значения будут создавать вибрацию.
- Для удаления стружки используйте струю воздуха под давлением.
- Всегда начинайте обработку с новой режущей кромки.
| номер заказа | номер по каталогу | D1 | D | D3 | L | L3 | Ap1 max | Z | ZU | пластина 1 | кг |
| 3577119 | KTMS21S25SD06H | 21 | 25 | 11 | 109 | 29 | 9,0 | 2 | 1 | SDMT060304EGG | 0,35 |
| 3577121 | KTMS25S25SD06H | 25 | 25 | 13 | 112 | 32 | 11,0 | 4 | 2 | SDMT060304EGG | 0,36 |
| 3577133 | KTMS32S32SD08H | 32 | 32 | 16 | 120 | 38 | 14,0 | 4 | 2 | SDMT080308EGG | 0,60 |
| 3577135 | KTMS40S32SD12H | 40 | 32 | 21 | 130 | 50 | 18,0 | 4 | 2 | SDMT120408EGG | 0,66 |
| 3577137 | KTMS50S32SD12H | 50 | 32 | 27 | 140 | 60 | 22,0 | 4 | 2 | SDMT120408EGG | 0,85 |
