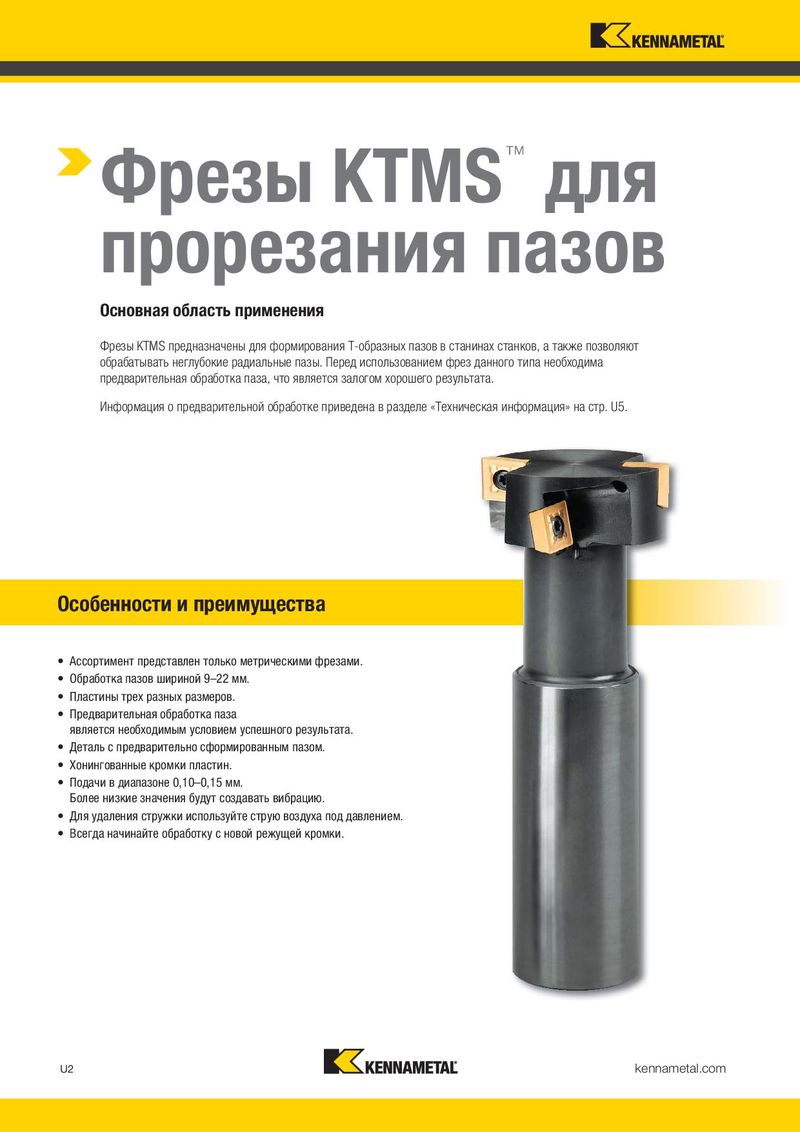

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1396

Предыдущая страница Следующая страница

Навигация

KTMS™

Фрезы со сменными пластинами для прорезания Т-образных пазов

Фрезы KTMS™ для

прорезания пазов

Основная область применения

Фрезы KTMS предназначены для формирования Т-образных пазов в станинах станков, а также позволяют

обрабатывать неглубокие радиальные пазы. Перед использованием фрез данного типа необходима

предварительная обработка паза, что является залогом хорошего результата. Информация о предварительной обработке приведена в разделе «Техническая информация» на стр. U5.

  • Деталь с предварительно сформированным пазом.
  • Хонингованные кромки пластин.
  • Подачи от 0,10 до 0,15 мм. Более низкие значения будут создавать вибрацию.
  • Для удаления стружки используйте струю воздуха под давлением.
  • Всегда начинайте обработку с новой режущей кромки.

KTMS Фрезы для прорезания Т-образных пазов с внутренним подводом СОЖ Метрическая система

номер номер по

заказакаталогу D1DD3LL3Ap1 maxZZ Uпластина 1 кг
3577119KTMS21S25SD06H212511109299,021SDMT060304EGG0,35
3577121KTMS25S25SD06H2525131123211,042SDMT060304EGG0,36
3577133KTMS32S32SD08H3232161203814,042SDMT080308EGG0,60
3577135KTMS40S32SD12H4032211305018,042SDMT120408EGG0,66
3577137KTMS50S32SD12H5032271406022,042SDMT120408EGG0,85

Особенности и преимущества Комплектующие

  • Ассортимент представлен только метрическими фрезами.
  • Обработка пазов шириной 9–22 мм.
  • Пластины трех разных размеров.

винт oтвертка

• Предварительная обработка пазаD1пластиныНмTorx
является необходимым условием успешного результата.21MS22061,2DT8
• Деталь с предварительно сформированным пазом.25MS22061,2DT8
• Хонингованные кромки пластин.32MS22072,0DT10
40MS22083,5DT15
  • Подачи в диапазоне 0,10–0,15 мм.

50 MS2208 3,5 DT15

Более низкие значения будут создавать вибрацию.

  • Для удаления стружки используйте струю воздуха под давлением.
  • Всегда начинайте обработку с новой режущей кромки.
