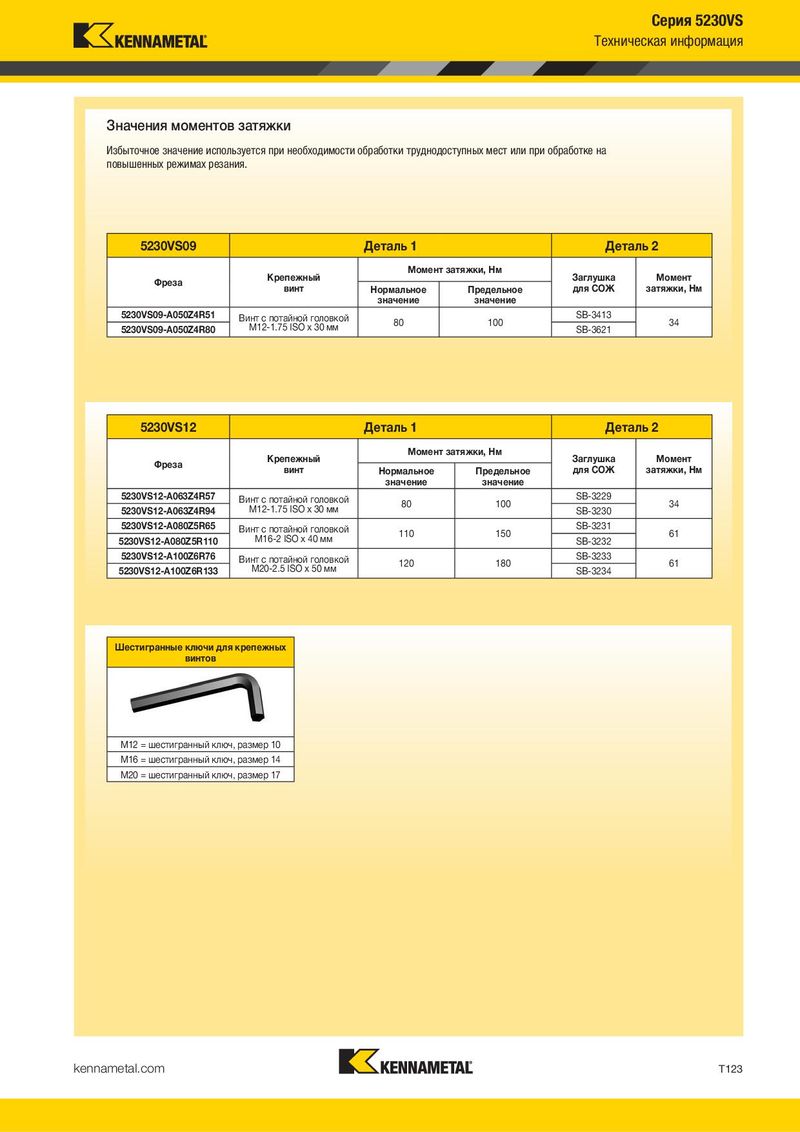

Серия 5230VS Серия 5230VS Техническая информация Техническая информация Значения моментов затяжки Инструкции по сборке насадных фрез 5230VS09 и 5230VS12 Избыточное значение используется при необходимости обработки труднодоступных мест или при обработке на ПРИМЕЧАНИЕ. Все насадные фрезы кукурузного типа 5230VS09 и 5230VS12 с повышенных режимах резания. винтовым расположением зубьев поставляются в сборе с крепежным винтом, шайбой Nord Lock и стальной заглушкой для СОЖ. Соблюдая приведенные ниже инструкции по сборке фрезы, подсоедините фрезу к адаптеру для насадных фрез и установите заглушку для СОЖ. При повторной сборке фрезы очень важно затягивать крепежный болт, шайбу Nord-Lock и заглушку для СОЖ с правильным моментом. 5230VS09 Деталь 1 Деталь 2 Момент затяжки, Нм Крепежный Заглушка Момент Фреза винт Нормальное Предельное для СОЖ затяжки, Нм значение значение 5230VS09-A050Z4R51 Винт с потайной головкой SB-3413 80 100 34 5230VS09-A050Z4R80 M12-1.75 ISO x 30 мм SB-3621 Пример сборки фрезы 5230VS12-A063Z4R94 Корпус фрезы Шайба Nord-Lock 5230VS12-A063Z4R94 NLW-.375 Заглушка для СОЖ SB-3230 5230VS12 Деталь 1 Деталь 2 Момент затяжки, Нм Крепежный Заглушка Момент Фреза винт Нормальное Предельное для СОЖ затяжки, Нм значение значение 5230VS12-A063Z4R57 Винт с потайной головкой SB-3229 80 100 34 5230VS12-A063Z4R94 M12-1.75 ISO x 30 мм SB-3230 5230VS12-A080Z5R65 Винт с потайной головкой SB-3231 Винт с потайной головкой 110 150 61 5230VS12-A080Z5R110 M16-2 ISO x 40 мм SB-3232 M12-1.75 ISO 30 мм 5230VS12-A100Z6R76 Винт с потайной головкой SB-3233 120 180 61 5230VS12-A100Z6R133 M20-2.5 ISO x 50 мм SB-3234 Открытые рифления Закрытые рифления Шестигранные ключи для крепежных винтов Установите заглушку для СОЖ, проверив наличие шайбы Nord Lock, и выполните сборку с использованием смазки в соответствии с рисунком. M12 = шестигранный ключ, размер 10 M16 = шестигранный ключ, размер 14 M20 = шестигранный ключ, размер 17 1. Извлеките заглушку для СОЖ. (ПРИМЕЧАНИЕ. Убедитесь, что шайба Nord Lock прижата к нижней части заглушки для СОЖ.) 2. Установите корпус фрезы в адаптер для насадных фрез и закрепите с использованием крепежного винта, поставляемого в комплекте с фрезой. ПРИМЕЧАНИЕ. Правильный момент затяжки крепежного винта приведен в таблице для детали 1 на стр. T123. 3. Установите заглушку для СОЖ, проверив наличие шайбы Nord Lock под заглушкой. Для фиксации шайбы Nord Lock допускается использовать небольшое количество смазки. 4. Затяните заглушку для СОЖ с моментом, указанным для детали 2 на стр. T123. 5. Примечание. Если осевая глубина резания (ap) меньше максимального значения глубины резания фрезы ap, допускается использовать винты регулировки подачи СОЖ F3006T (заказываются отдельно) для перекрытия отверстий для СОЖ и увеличения давления подачи СОЖ на переднюю часть фрезы. Такие винты следует зафиксировать с использованием loctite или аналогичного средства. T122 kennametal.com kennametal.com T123
