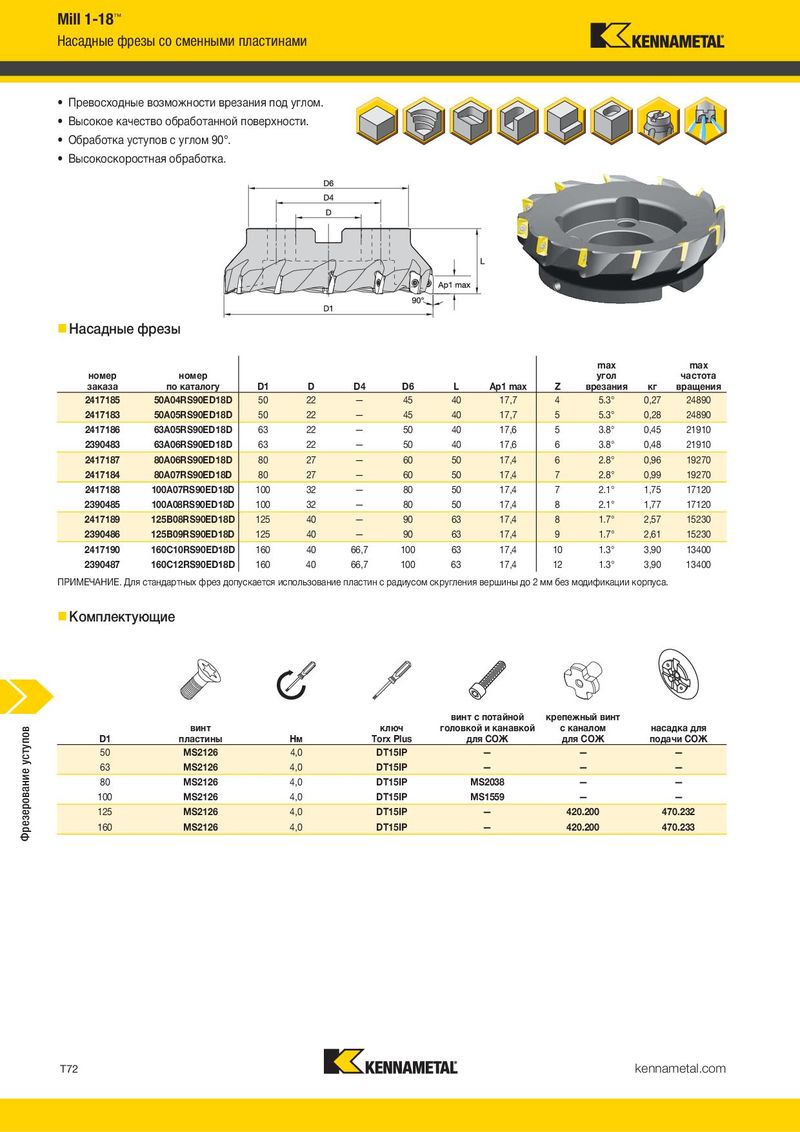

- Превосходные возможности врезания под углом. Рекомендации по выбору режущих пластин
- Высокое качество обработанной поверхности.
Легкие режимы Тяжелая
| • Обработка уступов с углом 90°. | обработки | Общего | обработка |
| | назначения | |
| • Высокоскоростная обработка. | | (Чистовая геометрия) | (Черновая геометрия) | |
| | износостойкость | | прочность |
| Группа | | | |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1–P2 | .E..GD | KCPM40 | .S..GD | KCPM40 | .E..HD | KCPM40 |
| P3–P4 | .E..GD | KCPK30 | .S..GD | KCPK30 | .E..HD | KCPK30 |
| P5–P6 | .E..GD | KC725M | .S..GD | KC725M | .E..HD | KC725M |
| M1–M2 | .E..GD | KCSM40 | .S..GD | KCSM40 | .E..HD | KCSM40 |
| M3 | .E..GD | KCPM40 | .S..GD | KCPM40 | .E..HD | KCPM40 |
| K1–K2 | .E..GD | KC520M | .E..GD | KC520M | .S..GD | KCK15 |
| K3 | .E..GD | KC520M | .S..GD | KCK15 | .E..HD | KCPK30 |
| N1–N2 | .F..LDJ | KC410M | .E..LDJ | KC422M | .E..LDJ | KC422M |
| Насадные фрезы N3 | .F..LDJ | KC410M | .F..LDJ | KC410M | .F..LDJ | KC410M |
| S1–S2 | .E..GD | KC725M | .S..GD | KC725M | .E..HD | KC725M |
| S3 | .E..GD | KCSM40 | .S..GD | KCSM40 | .E..HD | KCSM40 |
| max max | | | | | | |
| частота угол номер номер S4 | .E..GD | KCSM40 | .S..GD | KCSM40 | .E..HD | KCSM40 |
| заказа | | по каталогу D1 | D | D4 | D6 | L | Ap1 max | Z | врезания | кг | – – – – – – H1 вращения |
| 2417185 | 50A04RS90ED18D | 50 | 22 | — | 45 | 40 | 17,7 | 4 | 5.3° | 0,27 | 24890 |
| 2417183 | 50A05RS90ED18D | 50 | 22 | — | 45 | 40 | 17,7 | 5 | 5.3° | 0,28 | 24890 |
| 2417186 | 63A05RS90ED18D | 63 | 22 | — | 50 | 40 | 17,6 | 5 | 3.8° | 0,45 | Сменные режущие пластины 21910 |
| 2390483 | 63A06RS90ED18D | 63 | 22 | — | 50 | 40 | 17,6 | 6 | 3.8° | 0,48 | 21910 |
| 2417187 | 80A06RS90ED18D | 80 | 27 | — | 60 | 50 | 17,4 | 6 | 2.8° | 0,96 | • Небольшая защитная фаска обеспечивает пониженные силы резания. 19270 |
| 2417184 | 80A07RS90ED18D | 80 | 27 | — | 60 | 50 | 17,4 | 7 | 2.8° | 0,99 | 19270 |
- Шлифованная боковая поверхность для прецизионной обработки.
2417188 100A07RS90ED18D 100 32 — 80 50 17,4 7 2.1° 1,75 17120 P
- Чистовая обработка на легких режимах.
| 2390485 | 100A08RS90ED18D | 100 | 32 | — | 80 | 50 | 17,4 | 8 | 2.1° | 1,77 | 17120 | | | M |
| 2417189 | 125B08RS90ED18D | 125 | 40 | — | 90 | 63 | 17,4 | 8 | 1.7° | 2,57 | 15230 | • Ap1 max = 18 мм. | лучший выбор | K |
| 2390486 | 125B09RS90ED18D | 125 | 40 | — | 90 | 63 | 17,4 | 9 | 1.7° | 2,61 | 15230 | | альтернативный выбор | N |
| 2417190 | 160C10RS90ED18D | 160 | 40 | 66,7 | 100 | 63 | 17,4 | 10 | 1.3° | 3,90 | 13400 | | | S |
| 2390487 | 160C12RS90ED18D | 160 | 40 | 66,7 | 100 | 63 | 17,4 | 12 | 1.3° | 3,90 | 13400 | | | H |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. EDCT-F.LDJ EDCT-E.LDJ EDCT-F.LDJ Комплектующие EDCT-E.LDJ
EDCT-F.LDJ
число номер режущих
| по каталогу | LI | S | W | BS | R | hm | кромок | | |
| EDCT180504PDFRLDJ | | 21,75 | 5,50 | 10,98 | 3,07 | 0,4 | 0,02 | | 2 | – – – – – – – – – – |
| EDCT180508PDFLLDJ | | 21,76 | 5,50 | 10,97 | 2,69 | 0,8 | 0,02 | | 2 | – – – – – – – – – – |
винт с потайной крепежный винт
| номер заказа | номер по каталогу | D1 | D | D4 | D6 | L | Ap1 max | Z | max угол врезания | кг | max частота вращения |
| 2417185 | 50A04RS90ED18D | 50 | 22 | — | 45 | 40 | 17,7 | 4 | 5.3° | 0,27 | 24890 |
| 2417183 | 50A05RS90ED18D | 50 | 22 | — | 45 | 40 | 17,7 | 5 | 5.3° | 0,28 | 24890 |
| 2417186 | 63A05RS90ED18D | 63 | 22 | — | 50 | 40 | 17,6 | 5 | 3.8° | 0,45 | 21910 |
| 2390483 | 63A06RS90ED18D | 63 | 22 | — | 50 | 40 | 17,6 | 6 | 3.8° | 0,48 | 21910 |
| 2417187 | 80A06RS90ED18D | 80 | 27 | — | 60 | 50 | 17,4 | 6 | 2.8° | 0,96 | 19270 |
| 2417184 | 80A07RS90ED18D | 80 | 27 | — | 60 | 50 | 17,4 | 7 | 2.8° | 0,99 | 19270 |
| 2417188 | 100A07RS90ED18D | 100 | 32 | — | 80 | 50 | 17,4 | 7 | 2.1° | 1,75 | 17120 |
| 2390485 | 100A08RS90ED18D | 100 | 32 | — | 80 | 50 | 17,4 | 8 | 2.1° | 1,77 | 17120 |
| 2417189 | 125B08RS90ED18D | 125 | 40 | — | 90 | 63 | 17,4 | 8 | 1.7° | 2,57 | 15230 |
| 2390486 | 125B09RS90ED18D | 125 | 40 | — | 90 | 63 | 17,4 | 9 | 1.7° | 2,61 | 15230 |
| 2417190 | 160C10RS90ED18D | 160 | 40 | 66,7 | 100 | 63 | 17,4 | 10 | 1.3° | 3,90 | 13400 |
| 2390487 | 160C12RS90ED18D | 160 | 40 | 66,7 | 100 | 63 | 17,4 | 12 | 1.3° | 3,90 | 13400 |
