- Превосходные возможности врезания под углом.
- Превосходные возможности врезания под углом.
- Высокое качество обработанной поверхности.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
- Высокоскоростная обработка.

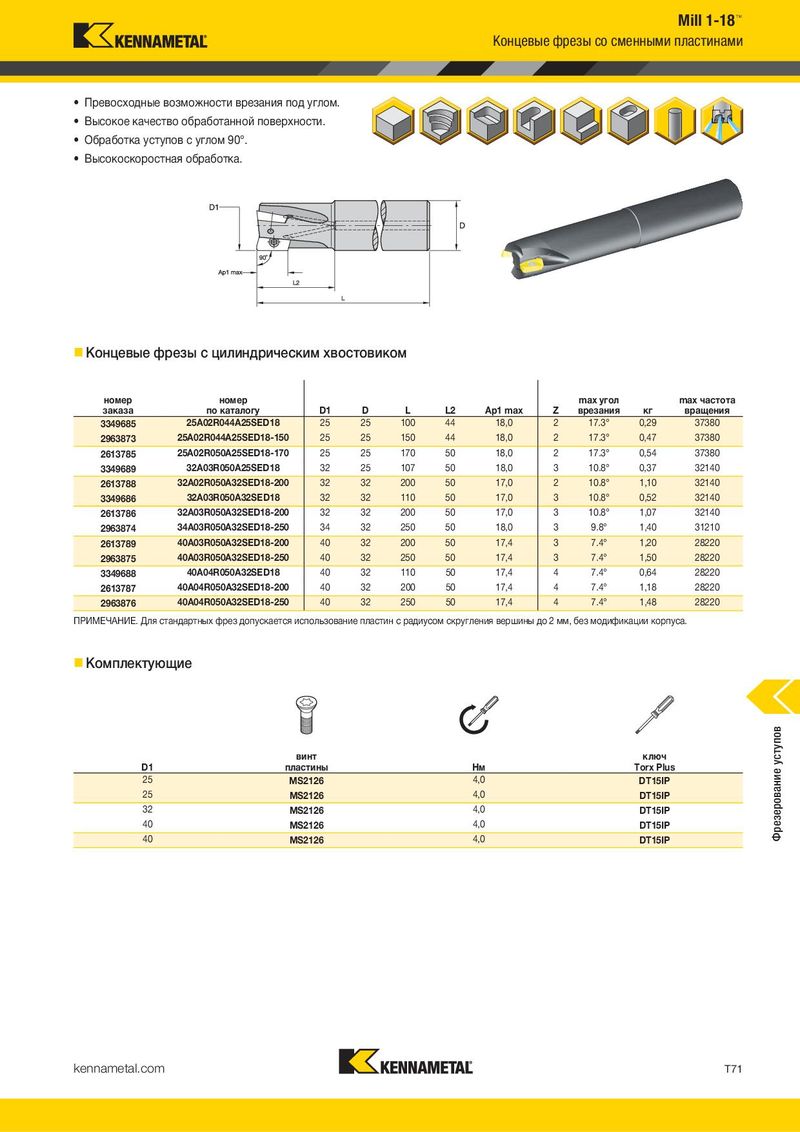

Концевые фрезы с хвостовиком Weldon® Концевые фрезы с цилиндрическим хвостовиком
номер номер max угол max частота номер номер max угол max частота
| заказа | | | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения |
| 2390446 | | 25A02R044B25SED18 | 25 | 25 | 100 | 44 | 18,0 | 2 | 17.3° | 0,29 | 37380 |
| 2390448 | | 32A03R050B32SED18 | 32 | 32 | 110 | 50 | 18,0 | 3 | 10.8° | 0,52 | 32140 |
| 2417191 | | 40A03R050B32SED18 | 40 | 32 | 110 | 50 | 17,8 | 3 | 7.4° | 0,66 | 28220 |
| 2390450 | | 40A04R050B32SED18 | 40 | 32 | 110 | 50 | 17,4 | 4 | 7.4° | 0,63 | 28220 |
| ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. | | | | | | | | | | | |
| Комплектующие | | | | | | | | | | | |
| | | винт | | | | | | | ключ | |
| D1 | | пластины | | | | Нм | | | Torx Plus | |
| 25 | | MS2126 | | | | 4,0 | | | DT15IP | |
| 32 | | MS2126 | | | | 4,0 | | | DT15IP | |
| 40 | | MS2126 | | | | 4,0 | | | DT15IP | |
| заказа | | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения |
| 3349685 | 25A02R044A25SED18 | 25 | 25 | 100 | 44 | 18,0 | 2 | 17.3° | 0,29 | 37380 |
| 2963873 | 25A02R044A25SED18-150 | 25 | 25 | 150 | 44 | 18,0 | 2 | 17.3° | 0,47 | 37380 |
| 2613785 | 25A02R050A25SED18-170 | 25 | 25 | 170 | 50 | 18,0 | 2 | 17.3° | 0,54 | 37380 |
| 3349689 | 32A03R050A25SED18 | 32 | 25 | 107 | 50 | 18,0 | 3 | 10.8° | 0,37 | 32140 |
| 2613788 | 32A02R050A32SED18-200 | 32 | 32 | 200 | 50 | 17,0 | 2 | 10.8° | 1,10 | 32140 |
| 3349686 | 32A03R050A32SED18 | 32 | 32 | 110 | 50 | 17,0 | 3 | 10.8° | 0,52 | 32140 |
| 2613786 | 32A03R050A32SED18-200 | 32 | 32 | 200 | 50 | 17,0 | 3 | 10.8° | 1,07 | 32140 |
| 2963874 | 34A03R050A32SED18-250 | 34 | 32 | 250 | 50 | 18,0 | 3 | 9.8° | 1,40 | 31210 |
| 2613789 | 40A03R050A32SED18-200 | 40 | 32 | 200 | 50 | 17,4 | 3 | 7.4° | 1,20 | 28220 |
| 2963875 | 40A03R050A32SED18-250 | 40 | 32 | 250 | 50 | 17,4 | 3 | 7.4° | 1,50 | 28220 |
| 3349688 | 40A04R050A32SED18 | 40 | 32 | 110 | 50 | 17,4 | 4 | 7.4° | 0,64 | 28220 |
| 2613787 | 40A04R050A32SED18-200 | 40 | 32 | 200 | 50 | 17,4 | 4 | 7.4° | 1,18 | 28220 |
| 2963876 | 40A04R050A32SED18-250 | 40 | 32 | 250 | 50 | 17,4 | 4 | 7.4° | 1,48 | 28220 |
| ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм, без модификации корпуса. | | | | | | | | | | |
| Комплектующие | | | | | | | | | | |
винт ключ
| D1 | пластины | Нм | Torx Plus |
| 25 | MS2126 | 4,0 | DT15IP |
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z | max угол врезания | кг | max частота вращения |
| 3349685 | 25A02R044A25SED18 | 25 | 25 | 100 | 44 | 18,0 | 2 | 17.3° | 0,29 | 37380 |
| 2963873 | 25A02R044A25SED18-150 | 25 | 25 | 150 | 44 | 18,0 | 2 | 17.3° | 0,47 | 37380 |
| 2613785 | 25A02R050A25SED18-170 | 25 | 25 | 170 | 50 | 18,0 | 2 | 17.3° | 0,54 | 37380 |
| 3349689 | 32A03R050A25SED18 | 32 | 25 | 107 | 50 | 18,0 | 3 | 10.8° | 0,37 | 32140 |
| 2613788 | 32A02R050A32SED18-200 | 32 | 32 | 200 | 50 | 17,0 | 2 | 10.8° | 1,10 | 32140 |
| 3349686 | 32A03R050A32SED18 | 32 | 32 | 110 | 50 | 17,0 | 3 | 10.8° | 0,52 | 32140 |
| 2613786 | 32A03R050A32SED18-200 | 32 | 32 | 200 | 50 | 17,0 | 3 | 10.8° | 1,07 | 32140 |
| 2963874 | 34A03R050A32SED18-250 | 34 | 32 | 250 | 50 | 18,0 | 3 | 9.8° | 1,40 | 31210 |
| 2613789 | 40A03R050A32SED18-200 | 40 | 32 | 200 | 50 | 17,4 | 3 | 7.4° | 1,20 | 28220 |
| 2963875 | 40A03R050A32SED18-250 | 40 | 32 | 250 | 50 | 17,4 | 3 | 7.4° | 1,50 | 28220 |
| 3349688 | 40A04R050A32SED18 | 40 | 32 | 110 | 50 | 17,4 | 4 | 7.4° | 0,64 | 28220 |
| 2613787 | 40A04R050A32SED18-200 | 40 | 32 | 200 | 50 | 17,4 | 4 | 7.4° | 1,18 | 28220 |
| 2963876 | 40A04R050A32SED18-250 | 40 | 32 | 250 | 50 | 17,4 | 4 | 7.4° | 1,48 | 28220 |
| D1 | винт пластины | Нм | ключ Torx Plus |
| 25 | MS2126 | 4,0 | DT15IP |
| 25 | MS2126 | 4,0 | DT15IP |
| 32 | MS2126 | 4,0 | DT15IP |
| 40 | MS2126 | 4,0 | DT15IP |
| 40 | MS2126 | 4,0 | DT15IP |
