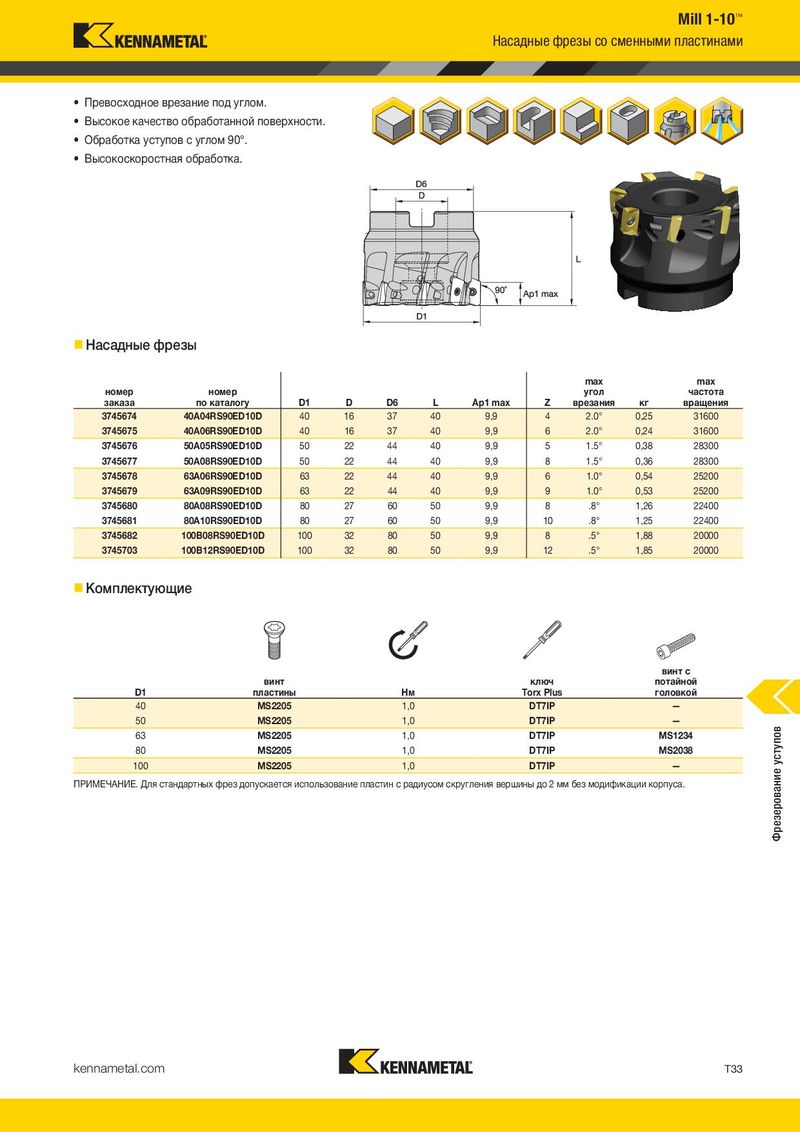

Концевые фрезы со сменными пластинами Насадные фрезы со сменными пластинами
- Превосходное врезание под углом.
- Превосходное врезание под углом.
- Высокое качество обработанной поверхности.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
- Высокоскоростная обработка.
Концевые фрезы с цилиндрическим хвостовиком Длинное исполнение Насадные фрезы
| max | max | max | max | ||||
| номер | номер | угол | частота | номер | номер | угол | частота |
| заказа | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения | заказа | по каталогу D1 | D | D6 | L | Ap1 max | Z | врезания | кг | вращения | ||
| 3744616 | 16A02R025A16ED10-170 | 16 | 16 | 170 | 25 | 10,1 | 2 | 9.5° | 0,23 | 50100 | 3745674 | 40A04RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 4 | 2.0° | 0,25 | 31600 |
| 3744617 | 16A02R025A16ED10R31-170 | 16 | 16 | 170 | 25 | 9,7 | 2 | 8.0° | 0,23 | 50100 | 3745675 | 40A06RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 6 | 2.0° | 0,24 | 31600 |
| 3744618 | 18A02R028A16ED10-170 | 18 | 16 | 170 | 28 | 10,1 | 2 | 7.5° | 0,24 | 47200 | 3745676 | 50A05RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 5 | 1.5° | 0,38 | 28300 |
| 3744619 | 20A02R032A20ED10-170 | 20 | 20 | 170 | 32 | 10,1 | 2 | 6.0° | 0,37 | 44800 | 3745677 | 50A08RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 8 | 1.5° | 0,36 | 28300 |
| 3744620 | 20A02R032A20ED10R31-170 | 20 | 20 | 170 | 32 | 9,8 | 2 | 4.5° | 0,37 | 44800 | 3745678 | 63A06RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 6 | 1.0° | 0,54 | 25200 |
| 3744621 | 20A03R032A20ED10-170 | 20 | 20 | 170 | 32 | 10,1 | 3 | 6.0° | 0,36 | 44800 | 3745679 | 63A09RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 9 | 1.0° | 0,53 | 25200 |
| 3744622 | 20A03R032A20ED10R31-170 | 20 | 20 | 170 | 32 | 9,8 | 3 | 4.5° | 0,36 | 44800 | 3745680 | 80A08RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 8 | .8° | 1,26 | 22400 |
| 3744623 | 22A03R032A20ED10-170 | 22 | 20 | 170 | 32 | 10,1 | 3 | 5.0° | 0,37 | 42700 | 3745681 | 80A10RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 10 | .8° | 1,25 | 22400 |
| 3744624 | 25A03R040A25ED10-200 | 25 | 25 | 200 | 40 | 10,0 | 3 | 4.0° | 0,69 | 40000 | 3745682 | 100B08RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 8 | .5° | 1,88 | 20000 |
| 3744625 | 25A03R040A25ED10R31-200 | 25 | 25 | 200 | 40 | 9,8 | 3 | 3.0° | 0,69 | 40000 | 3745703 | 100B12RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 12 | .5° | 1,85 | 20000 |
| 3744626 | 25A04R040A25ED10-200 | 25 | 25 | 200 | 40 | 10,0 | 4 | 4.0° | 0,68 | 40000 | |||||||||||
| 3744627 | 25A04R040A25ED10R31-200 | 25 | 25 | 200 | 40 | 9,8 | 4 | 3.0° | 0,68 | 40000 | Комплектующие | ||||||||||
| 3744628 | 28A04R040A25ED10-200 | 28 | 25 | 200 | 40 | 10,0 | 4 | 3.3° | 0,71 | 37800 | |||||||||||
| 3744629 | 32A04R048A32ED10-200 | 32 | 32 | 200 | 48 | 10,0 | 4 | 2.8° | 1,14 | 35400 | |||||||||||
| 3744630 | 32A04R048A32ED10R31-200 | 32 | 32 | 200 | 48 | 9,7 | 4 | 2.0° | 1,13 | 35400 | |||||||||||
| 3744631 | 32A05R048A32ED10-200 | 32 | 32 | 200 | 48 | 10,0 | 5 | 2.8° | 1,13 | 35400 | |||||||||||
| 3744632 | 32A05R048A32ED10R31-200 | 32 | 32 | 200 | 48 | 9,7 | 5 | 2.0° | 1,13 | 35400 | |||||||||||
| винт с |
винт ключ потайной
| Комплектующие | D1 | пластины | Нм | Torx Plus | головкой | |
| 40 | MS2205 | 1,0 | DT7IP | — | ||
| 50 | MS2205 | 1,0 | DT7IP | — | ||
| 63 | MS2205 | 1,0 | DT7IP | MS1234 | ||
| 80 | MS2205 | 1,0 | DT7IP | MS2038 |
| номер заказа | номер по каталогу | D1 | D | D6 | L | Ap1 max | Z | max угол врезания | кг | max частота вращения |
| 3745674 | 40A04RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 4 | 2.0° | 0,25 | 31600 |
| 3745675 | 40A06RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 6 | 2.0° | 0,24 | 31600 |
| 3745676 | 50A05RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 5 | 1.5° | 0,38 | 28300 |
| 3745677 | 50A08RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 8 | 1.5° | 0,36 | 28300 |
| 3745678 | 63A06RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 6 | 1.0° | 0,54 | 25200 |
| 3745679 | 63A09RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 9 | 1.0° | 0,53 | 25200 |
| 3745680 | 80A08RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 8 | .8° | 1,26 | 22400 |
| 3745681 | 80A10RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 10 | .8° | 1,25 | 22400 |
| 3745682 | 100B08RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 8 | .5° | 1,88 | 20000 |
| 3745703 | 100B12RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 12 | .5° | 1,85 | 20000 |
| D1 | винт пластины | Нм | ключ Torx Plus | винт с потайной головкой |
| 40 | MS2205 | 1,0 | DT7IP | — |
| 50 | MS2205 | 1,0 | DT7IP | — |
| 63 | MS2205 | 1,0 | DT7IP | MS1234 |
| 80 | MS2205 | 1,0 | DT7IP | MS2038 |
| 100 | MS2205 | 1,0 | DT7IP | — |
