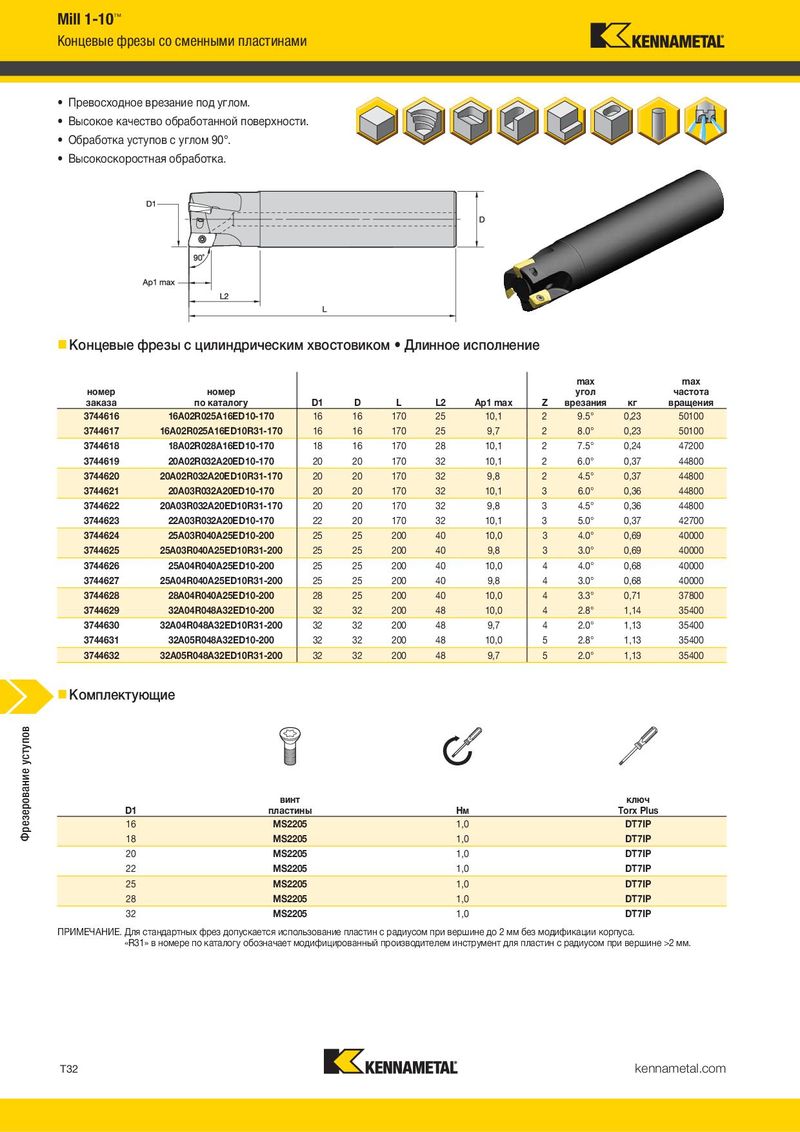

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1302

Mill 1-10™ Mill 1-10™ Концевые фрезы со сменными пластинами Насадные фрезы со сменными пластинами • Превосходное врезание под углом. • Превосходное врезание под углом. • Высокое качество обработанной поверхности. • Высокое качество обработанной поверхности. • Обработка уступов с углом 90°. • Обработка уступов с углом 90°. • Высокоскоростная обработка. • Высокоскоростная обработка.  Концевые фрезы с цилиндрическим хвостовиком • Длинное исполнение  Насадные фрезы max max max max номер номер угол частота номер номер угол частота заказа по каталогу D1 D L L2 Ap1 max Z врезания кг вращения заказа по каталогу D1 D D6 L Ap1 max Z врезания кг вращения 3744616 16A02R025A16ED10-170 16 16 170 25 10,1 2 9.5° 0,23 50100 3745674 40A04RS90ED10D 40 16 37 40 9,9 4 2.0° 0,25 31600 3744617 16A02R025A16ED10R31-170 16 16 170 25 9,7 2 8.0° 0,23 50100 3745675 40A06RS90ED10D 40 16 37 40 9,9 6 2.0° 0,24 31600 3744618 18A02R028A16ED10-170 18 16 170 28 10,1 2 7.5° 0,24 47200 3745676 50A05RS90ED10D 50 22 44 40 9,9 5 1.5° 0,38 28300 3744619 20A02R032A20ED10-170 20 20 170 32 10,1 2 6.0° 0,37 44800 3745677 50A08RS90ED10D 50 22 44 40 9,9 8 1.5° 0,36 28300 3744620 20A02R032A20ED10R31-170 20 20 170 32 9,8 2 4.5° 0,37 44800 3745678 63A06RS90ED10D 63 22 44 40 9,9 6 1.0° 0,54 25200 3744621 20A03R032A20ED10-170 20 20 170 32 10,1 3 6.0° 0,36 44800 3745679 63A09RS90ED10D 63 22 44 40 9,9 9 1.0° 0,53 25200 3744622 20A03R032A20ED10R31-170 20 20 170 32 9,8 3 4.5° 0,36 44800 3745680 80A08RS90ED10D 80 27 60 50 9,9 8 .8° 1,26 22400 3744623 22A03R032A20ED10-170 22 20 170 32 10,1 3 5.0° 0,37 42700 3745681 80A10RS90ED10D 80 27 60 50 9,9 10 .8° 1,25 22400 3744624 25A03R040A25ED10-200 25 25 200 40 10,0 3 4.0° 0,69 40000 3745682 100B08RS90ED10D 100 32 80 50 9,9 8 .5° 1,88 20000 3744625 25A03R040A25ED10R31-200 25 25 200 40 9,8 3 3.0° 0,69 40000 3745703 100B12RS90ED10D 100 32 80 50 9,9 12 .5° 1,85 20000 3744626 25A04R040A25ED10-200 25 25 200 40 10,0 4 4.0° 0,68 40000 3744627 25A04R040A25ED10R31-200 25 25 200 40 9,8 4 3.0° 0,68 40000 3744628 28A04R040A25ED10-200 28 25 200 40 10,0 4 3.3° 0,71 37800  Комплектующие 3744629 32A04R048A32ED10-200 32 32 200 48 10,0 4 2.8° 1,14 35400 3744630 32A04R048A32ED10R31-200 32 32 200 48 9,7 4 2.0° 1,13 35400 3744631 32A05R048A32ED10-200 32 32 200 48 10,0 5 2.8° 1,13 35400 3744632 32A05R048A32ED10R31-200 32 32 200 48 9,7 5 2.0° 1,13 35400 винт с винт ключ потайной  Комплектующие D1 пластины Нм Torx Plus головкой 40 MS2205 1,0 DT7IP — 50 MS2205 1,0 DT7IP — Фрезерование уступов Фрезерование уступов 63 MS2205 1,0 DT7IP MS1234 80 MS2205 1,0 DT7IP MS2038 100 MS2205 1,0 DT7IP — ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. винт ключ D1 пластины Нм Torx Plus 16 MS2205 1,0 DT7IP 18 MS2205 1,0 DT7IP 20 MS2205 1,0 DT7IP 22 MS2205 1,0 DT7IP 25 MS2205 1,0 DT7IP 28 MS2205 1,0 DT7IP 32 MS2205 1,0 DT7IP ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 2 мм без модификации корпуса. «R31» в номере по каталогу обозначает модифицированный производителем инструмент для пластин с радиусом при вершине >2 мм. T32 kennametal.com kennametal.com T33
