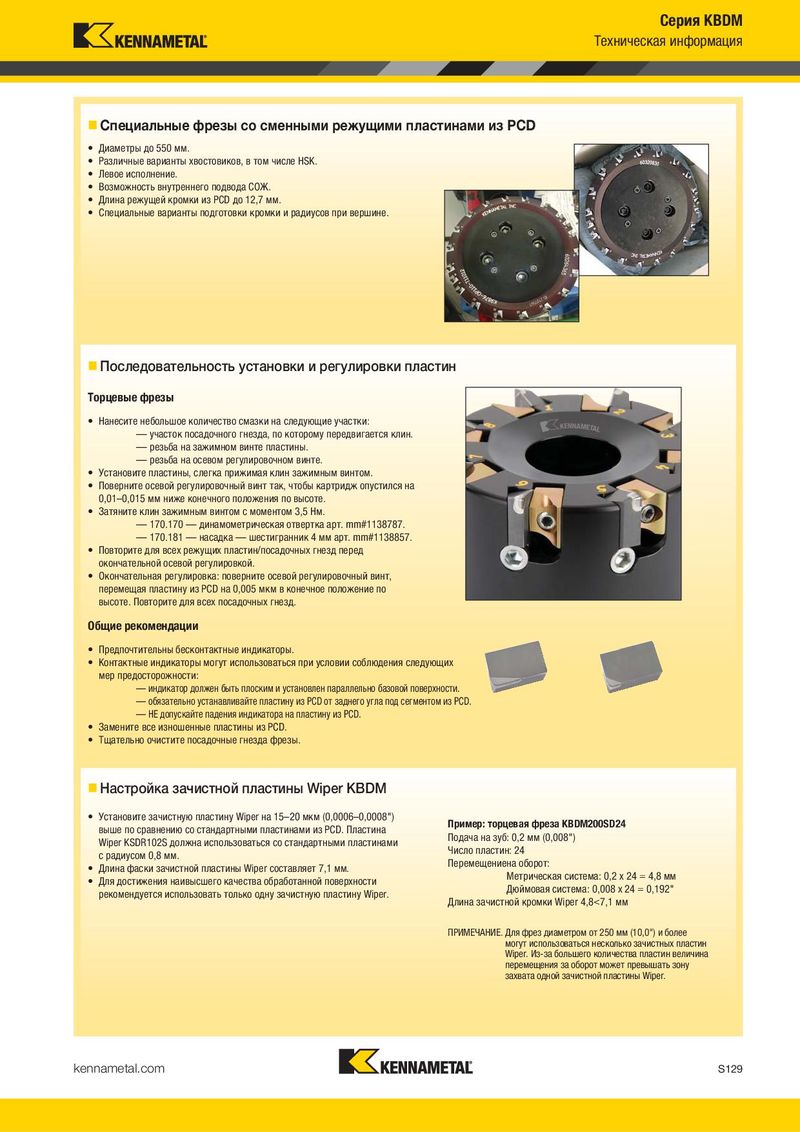

Серия KBDM Серия KBDM Режущие пластины Техническая информация P M  Специальные фрезы со сменными режущими пластинами из PCD  лучший выбор • Диаметры до 550 мм. K  альтернативный выбор • Различные варианты хвостовиков, в том числе HSK. N   • Левое исполнение. S • Возможность внутреннего подвода СОЖ. • Длина режущей кромки из PCD до 12,7 мм. E3 E3 H • Специальные варианты подготовки кромки и радиусов при вершине.  Режущие пластины из PCD • KSDR • E3 KD1400 KD1425 номер по каталогу LI W BS R hm KSDR100031E3W4S 15,88 9,52 1,52 0,8 0,02   ПРИМЕЧАНИЕ. Глубина резания Ap1 max для режущей пластины E3 составляет 12,7 мм.  Последовательность установки и регулировки пластин Rε Торцевые фрезы • Нанесите небольшое количество смазки на следующие участки: — участок посадочного гнезда, по которому передвигается клин. — резьба на зажимном винте пластины. — резьба на осевом регулировочном винте. • Установите пластины, слегка прижимая клин зажимным винтом. KSDR KSDR • Поверните осевой регулировочный винт так, чтобы картридж опустился на 0,01–0,015 мм ниже конечного положения по высоте.  Режущие пластины из PCD • KSDR с зачистной кромкой Wiper • Затяните клин зажимным винтом с моментом 3,5 Нм. — 170.170 — динамометрическая отвертка арт. mm#1138787. — 170.181 — насадка — шестигранник 4 мм арт. mm#1138857. • Повторите для всех режущих пластин/посадочных гнезд перед KD1400 KD1425 окончательной осевой регулировкой. номер • Окончательная регулировка: поверните осевой регулировочный винт, по каталогу LI W BS R hm перемещая пластину из PCD на 0,005 мкм в конечное положение по KSDR102S 15,88 9,53 0,89 — 0,02   высоте. Повторите для всех посадочных гнезд. Общие рекомендации • Предпочтительны бесконтактные индикаторы. • Контактные индикаторы могут использоваться при условии соблюдения следующих Рекомендуемые начальные подачи Торцевое фрезерование мер предосторожности: — индикатор должен быть плоским и установлен параллельно базовой поверхности. — обязательно устанавливайте пластину из PCD от заднего угла под сегментом из PCD.  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая — НЕ допускайте падения индикатора на пластину из PCD. обработки назначения обработка • Замените все изношенные пластины из PCD. • Тщательно очистите посадочные гнезда фрезы. Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины  Настройка зачистной пластины Wiper KBDM .KSDR….. 0,12 0,35 0,58 0,08 0,25 0,42 0,06 0,19 0,31 0,06 0,16 0,27 0,05 0,15 0,25 .KSDR….. • Установите зачистную пластину Wiper на 15–20 мкм (0,0006–0,0008") Пример: торцевая фреза KBDM200SD24 выше по сравнению со стандартными пластинами из PCD. Пластина ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Подача на зуб: 0,2 мм (0,008") Wiper KSDR102S должна использоваться со стандартными пластинами Рекомендуемые начальные скорости резания см. на стр. X22–X37. Число пластин: 24 с радиусом 0,8 мм. Перемещениена оборот: • Длина фаски зачистной пластины Wiper составляет 7,1 мм. Метрическая система: 0,2 x 24 = 4,8 мм • Для достижения наивысшего качества обработанной поверхности Дюймовая система: 0,008 x 24 = 0,192" рекомендуется использовать только одну зачистную пластину Wiper. Длина зачистной кромки Wiper 4,8<7,1 мм ПРИМЕЧАНИЕ. Для фрез диаметром от 250 мм (10,0") и более могут использоваться несколько зачистных пластин Wiper. Из-за большего количества пластин величина перемещения за оборот может превышать зону захвата одной зачистной пластины Wiper. S128 kennametal.com kennametal.com S129
