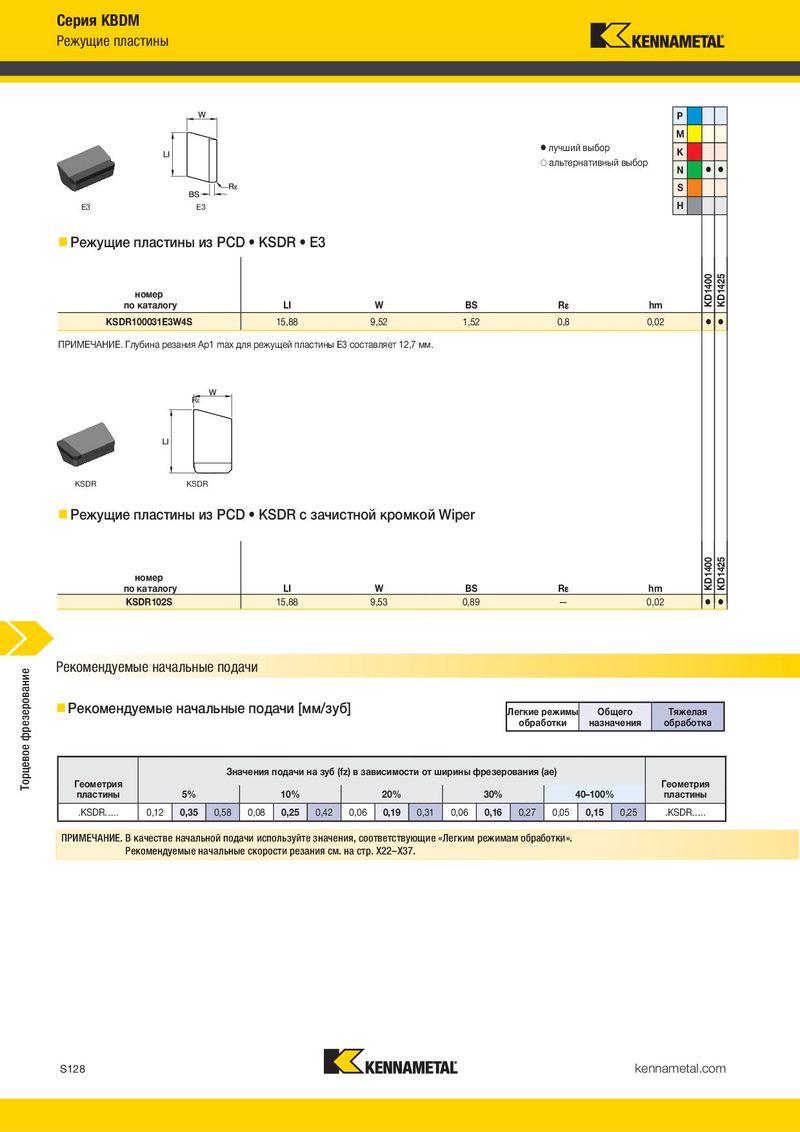

Серия KBDM Режущие пластины P M ⅷ лучший выбор K ࠗ альтернативный выбор N ⅷ ⅷ S E3 E3 H „ Режущие пластины из PCD • KSDR • E3 номер KD1400 KD1425 по каталогу LI W BS R¡ hm KSDR100031E3W4S 15,88 9,52 1,52 0,8 0,02 ⅷ ⅷ ПРИМЕЧАНИЕ. Глубина резания Ap1 max для режущей пластины E3 составляет 12,7 мм. Rε KSDR KSDR „ Режущие пластины из PCD • KSDR с зачистной кромкой Wiper номер KD1400 KD1425 по каталогу LI W BS R¡ hm KSDR102S 15,88 9,53 0,89 — 0,02 ⅷ ⅷ Торцевое фрезерование Рекомендуемые начальные подачи „ Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .KSDR….. 0,12 0,35 0,58 0,08 0,25 0,42 0,06 0,19 0,31 0,06 0,16 0,27 0,05 0,15 0,25 .KSDR….. ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. S128 kennametal.com
