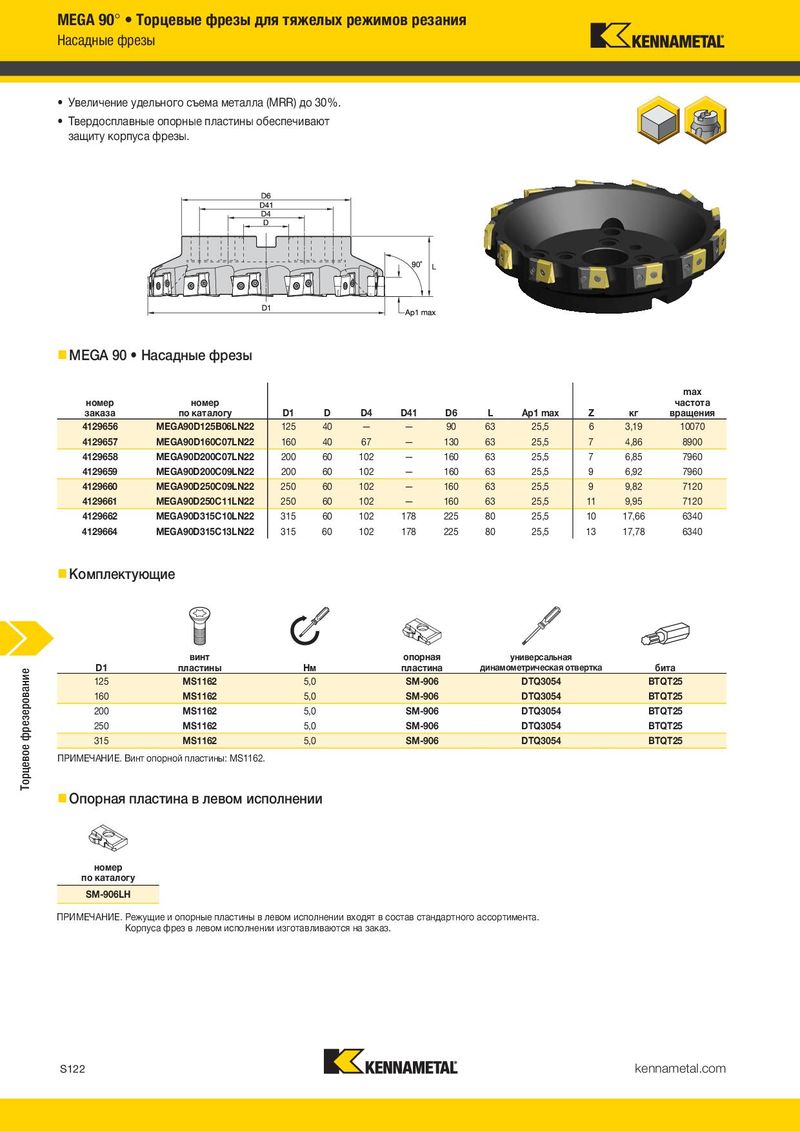

MEGA 90° • Торцевые фрезы для тяжелых режимов резания MEGA 90° • Торцевые фрезы для тяжелых режимов резания Насадные фрезы Режущие пластины • Увеличение удельного съема металла (MRR) до 30%.  Рекомендации по выбору пластин • Твердосплавные опорные пластины обеспечивают Легкие режимы Тяжелая обработки Общего обработка защиту корпуса фрезы. назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа материала Геометрия Сплав Геометрия Сплав Геометрия Сплав P1–P2 .S..HD KC725M .S..HD KCPM40 .S..HD2 KCPM40 P3–P4 .S..HD KCPK30 .S..HD2 KCPK30 .S..HD2 KCPM40 P5–P6 .S..HD KC725M .S..HD2 KCPK30 .S..HD2 KCPM40 M1–M2 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCPM40 M3 .S..HD KCPM40 .S..HD2 KCSM40 .S..HD2 KCPM40 K1–K2 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M K3 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M N1–N2 – – – – – – N3 – – – – – – S1–S2 .S..HD KC725M .S..HD KC725M .S..HD2 KCSM40 S3 .S..HD KCPM40 .S..HD2 KCSM40 .S..HD2 KCPM40 S4 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCSM40  MEGA 90 • Насадные фрезы H1 – – – – – – max номер номер частота заказа по каталогу D1 D D4 D41 D6 L Ap1 max Z кг вращения P     4129656 MEGA90D125B06LN22 125 40 — — 90 63 25,5 6 3,19 10070 M   4129657 MEGA90D160C07LN22 160 40 67 — 130 63 25,5 7 4,86 8900  лучший выбор K    4129658 MEGA90D200C07LN22 200 60 102 — 160 63 25,5 7 6,85 7960  альтернативный выбор N 4129659 MEGA90D200C09LN22 200 60 102 — 160 63 25,5 9 6,92 7960 S  4129660 MEGA90D250C09LN22 250 60 102 — 160 63 25,5 9 9,82 7120 H 4129661 MEGA90D250C11LN22 250 60 102 — 160 63 25,5 11 9,95 7120 LNPU-HD/-HD2 4129662 MEGA90D315C10LN22 315 60 102 178 225 80 25,5 10 17,66 6340 LNPU-HD/-HD2 4129664 MEGA90D315C13LN22 315 60 102 178 225 80 25,5 13 17,78 6340  LNPU-HD/-HD2  Комплектующие KCPM40 KCSM40 KC520M KC725M KCPK30 KCK15 число номер режущих по каталогу LI BS W R S hm кромок LNPU221012PNSRHD 27 2,31 25,01 1,2 10,00 0,23 4 –     – LNPU221012PNSRHD2 27 2,31 25,00 1,2 10,00 0,23 4 – – –    винт опорная универсальная D1 пластины Нм пластина динамометрическая отвертка бита Торцевое фрезерование Торцевое фрезерование 125 MS1162 5,0 SM-906 DTQ3054 BTQT25 160 MS1162 5,0 SM-906 DTQ3054 BTQT25 200 MS1162 5,0 SM-906 DTQ3054 BTQT25 250 MS1162 5,0 SM-906 DTQ3054 BTQT25 LNPU-HD2 315 MS1162 5,0 SM-906 DTQ3054 BTQT25 LNPU-HD2 ПРИМЕЧАНИЕ. Винт опорной пластины: MS1162.  LNPU-HD2 • Левое исполнение KCPM40 KCSM40 KC520M KC725M KCPK30 KCK15 число  Опорная пластина в левом исполнении номер режущих по каталогу LI BS W R S hm кромок LNPU221012PNSLHD2 27 2,31 25,00 1,2 10,00 0,23 4  – –   – номер по каталогу Рекомендуемые начальные подачи SM-906LH  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая ПРИМЕЧАНИЕ. Режущие и опорные пластины в левом исполнении входят в состав стандартного ассортимента. обработки назначения обработка Корпуса фрез в левом исполнении изготавливаются на заказ. Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .S..HD 0,23 0,59 0,94 0,17 0,43 0,67 0,13 0,32 0,50 0,11 0,28 0,44 0,10 0,25 0,40 .S..HD .S..HD2 0,23 0,59 1,04 0,17 0,43 0,75 0,13 0,32 0,56 0,11 0,28 0,49 0,10 0,25 0,45 .S..HD2 ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. S122 kennametal.com kennametal.com S123
