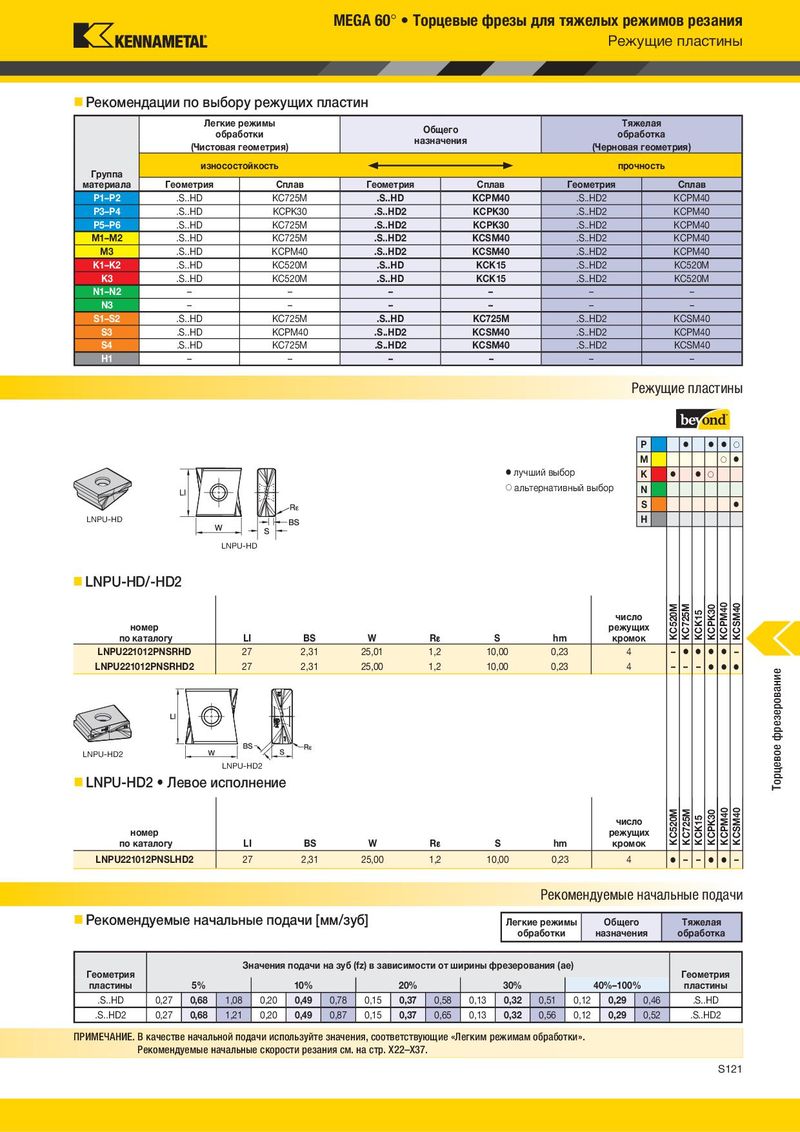

MEGA 60° • Торцевые фрезы для тяжелых режимов резания MEGA 60° • Торцевые фрезы для тяжелых режимов резания Насадные фрезы Режущие пластины • Увеличение удельного съема металла (MRR) до 30%.  Рекомендации по выбору режущих пластин • Твердосплавные опорные пластины обеспечивают Легкие режимы Тяжелая обработки Общего обработка защиту корпуса фрезы. назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа материала Геометрия Сплав Геометрия Сплав Геометрия Сплав P1–P2 .S..HD KC725M .S..HD KCPM40 .S..HD2 KCPM40 P3–P4 .S..HD KCPK30 .S..HD2 KCPK30 .S..HD2 KCPM40 P5–P6 .S..HD KC725M .S..HD2 KCPK30 .S..HD2 KCPM40 M1–M2 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCPM40 M3 .S..HD KCPM40 .S..HD2 KCSM40 .S..HD2 KCPM40 K1–K2 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M K3 .S..HD KC520M .S..HD KCK15 .S..HD2 KC520M N1–N2 – – – – – – N3 – – – – – – S1–S2 .S..HD KC725M .S..HD KC725M .S..HD2 KCSM40 S3 .S..HD KCPM40 .S..HD2 KCSM40 .S..HD2 KCPM40 S4 .S..HD KC725M .S..HD2 KCSM40 .S..HD2 KCSM40 H1 – – – – – –  MEGA 60 • Насадные фрезы Режущие пластины max номер номер частота заказа по каталогу D1 D1 max D D2 D4 D41 D6 L Ap1 max Z кг вращения     P 4147458 MEGA60D125B06LN22 125 150,0 40 155 — — 90 63 21,4 6 3,76 11130 M   4147459 MEGA60D160C07LN22 160 184,9 40 190 67 — 130 63 21,4 7 5,73 9830  лучший выбор K    4147460 MEGA60D200C07LN22 200 224,9 60 225 102 — 160 63 21,4 7 8,17 8790  альтернативный выбор N 4147461 MEGA60D200C09LN22 200 224,9 60 225 102 — 160 63 21,4 9 8,26 8790 S  4147462 MEGA60D250C09LN22 250 274,9 60 275 102 178 225 63 21,4 9 12,93 7870 LNPU-HD H 4147483 MEGA60D250C11LN22 250 274,9 60 275 102 178 225 63 21,4 11 13,09 7870 4147484 MEGA60D315C10LN22 315 339,9 60 340 102 178 225 80 21,4 10 21,29 7010 LNPU-HD 4147485 MEGA60D315C13LN22 315 339,9 60 340 102 178 225 80 21,4 13 21,39 7010  LNPU-HD/-HD2  KCPM40 KCSM40 KC520M KC725M KCPK30 Комплектующие KCK15 число номер режущих по каталогу LI BS W R S hm кромок LNPU221012PNSRHD 27 2,31 25,01 1,2 10,00 0,23 4 –     – LNPU221012PNSRHD2 27 2,31 25,00 1,2 10,00 0,23 4 – – –    Торцевое фрезерование Торцевое фрезерование винт опорная универсальная динамометрическая D1 пластины Нм пластина отвертка бита 125 MS1162 5,0 SM-906 DTQ3054 BTQT25 160 MS1162 5,0 SM-906 DTQ3054 BTQT25 200 MS1162 5,0 SM-906 DTQ3054 BTQT25 LNPU-HD2 250 MS1162 5,0 SM-906 DTQ3054 BTQT25 LNPU-HD2 315 MS1162 5,0 SM-906 DTQ3054 BTQT25  LNPU-HD2 • Левое исполнение ПРИМЕЧАНИЕ. Винт опорной пластины: MS1162. KCPM40 KCSM40 KC520M KC725M KCPK30 KCK15 число номер режущих  Опорная пластина в левом исполнении по каталогу LI BS W R S hm кромок LNPU221012PNSLHD2 27 2,31 25,00 1,2 10,00 0,23 4  – –   – Рекомендуемые начальные подачи номер по каталогу  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая SM-906LH обработки назначения обработка ПРИМЕЧАНИЕ. Режущие и опорные пластины в левом исполнении входят в состав стандартного ассортимента. Корпуса фрез в левом исполнении изготавливаются на заказ. Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40%–100% пластины .S..HD 0,27 0,68 1,08 0,20 0,49 0,78 0,15 0,37 0,58 0,13 0,32 0,51 0,12 0,29 0,46 .S..HD .S..HD2 0,27 0,68 1,21 0,20 0,49 0,87 0,15 0,37 0,65 0,13 0,32 0,56 0,12 0,29 0,52 .S..HD2 ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. S120 kennametal.com S121
