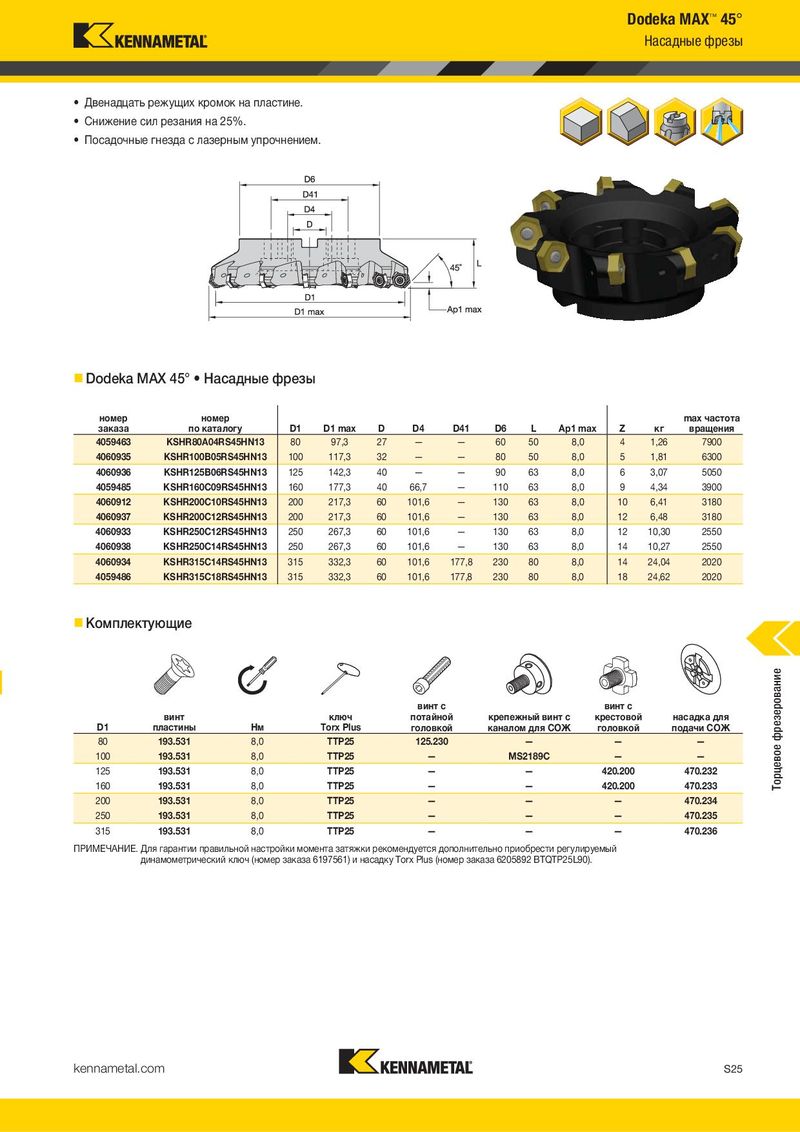

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1143

Предыдущая страница Следующая страница

Навигация

Dodeka™ 45° Dodeka MAX™ 45°

Режущие пластины Насадные фрезы

  • Рекомендуются для черновой обработки P на тяжелых режимах. M
лучший выборK
альтернативный выборN

S H HNPJ-HD HNPJ-HD

HNPJ-HD

число

номер режущих
по каталогуDBSL10RShmкромок
HNPJ0905ANSNHD161,668,591,25,460,1812––
HNPJ090543ANSNHD16—8,504,35,440,1312– ––
  • Керамика KYON 3500 для обработки серого чугуна с большой скоростью резания.

HNEC-ANSN HNEC-ANSN

Пластины из керамики HNEC-ANSN

число номер режущих

по каталогуDBSL10RShmкромок
HNEC0905ANSN161,959,171,25,560,1912– – – – – – – –
  • Двенадцать режущих кромок на пластине.
  • Снижение сил резания на 25%.
  • Посадочные гнезда с лазерным упрочнением.

Dodeka MAX 45° Насадные фрезы

номер номер max частота

заказапо каталогу D1D1 maxDD4D41D6LAp1 maxZкгвращения
4059463KSHR80A04RS45HN138097,327——60508,041,267900
4060935KSHR100B05RS45HN13100117,332——80508,051,816300
4060936KSHR125B06RS45HN13125142,340——90638,063,075050
4059485KSHR160C09RS45HN13160177,34066,7—110638,094,343900
4060912KSHR200C10RS45HN13200217,360101,6—130638,0106,413180
4060937KSHR200C12RS45HN13200217,360101,6—130638,0126,483180
4060933KSHR250C12RS45HN13250267,360101,6—130638,01210,302550
4060938KSHR250C14RS45HN13250267,360101,6—130638,01410,272550
4060934KSHR315C14RS45HN13315332,360101,6177,8230808,01424,042020
4059486KSHR315C18RS45HN13315332,360101,6177,8230808,01824,622020

Комплектующие

Рекомендуемые начальные подачи

Рекомендуемые начальные подачи [мм/зуб]Легкие режимы Общего Тяжелая
обработкиназначенияобработка

Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия

пластины5%10%20%30%40–100%пластины
.F..LDJ0,170,460,790,120,330,570,090,250,430,080,220,370,070,200,34.F..LDJ

винт с винт с

винт ключ потайной крепежный винт с крестовой насадка для
D1пластиныНмTorx Plus головкойканалом для СОЖголовкойподачи СОЖ
80193.5318,0TTP25125.230———
100193.5318,0TTP25—MS2189C——
125193.5318,0TTP25——420.200470.232
160193.5318,0TTP25——420.200470.233
200193.5318,0TTP25———470.234
250193.5318,0TTP25———470.235
номер заказаномер по каталогуD1D1 maxDD4D41D6LAp1 maxZкгmax частота вращения
4059463KSHR80A04RS45HN138097,327——60508,041,267900
4060935KSHR100B05RS45HN13100117,332——80508,051,816300
4060936KSHR125B06RS45HN13125142,340——90638,063,075050
4059485KSHR160C09RS45HN13160177,34066,7—110638,094,343900
4060912KSHR200C10RS45HN13200217,360101,6—130638,0106,413180
4060937KSHR200C12RS45HN13200217,360101,6—130638,0126,483180
4060933KSHR250C12RS45HN13250267,360101,6—130638,01210,302550
4060938KSHR250C14RS45HN13250267,360101,6—130638,01410,272550
4060934KSHR315C14RS45HN13315332,360101,6177,8230808,01424,042020
4059486KSHR315C18RS45HN13315332,360101,6177,8230808,01824,622020
D1винт пластиныНмключ Torx Plusвинт с потайной головкойкрепежный винт с каналом для СОЖвинт с крестовой головкойнасадка для подачиСОЖ
80193.5318,0TTP25125.230———
100193.5318,0TTP25—MS2189C——
125193.5318,0TTP25——420.200470.232
160193.5318,0TTP25——420.200470.233
200193.5318,0TTP25———470.234
250193.5318,0TTP25———470.235
315193.5318,0TTP25———470.236
