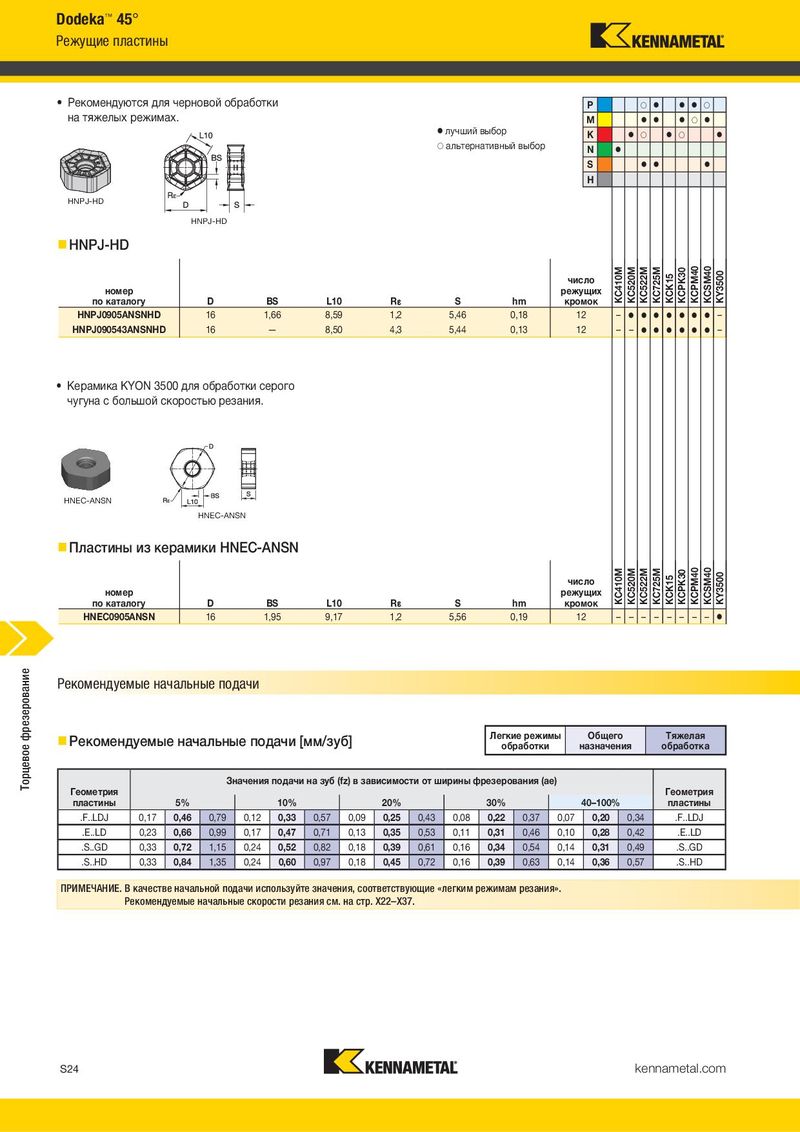

Dodeka™ 45° Dodeka MAX™ 45°
Режущие пластины Насадные фрезы
- Рекомендуются для черновой обработки P на тяжелых режимах. M
| лучший выбор | K |
| альтернативный выбор | N |
S H HNPJ-HD HNPJ-HD
HNPJ-HD
число
| номер | режущих | |||||||||||
| по каталогу | D | BS | L10 | R | S | hm | кромок | |||||
| HNPJ0905ANSNHD | 16 | 1,66 | 8,59 | 1,2 | 5,46 | 0,18 | 12 | – | – | |||
| HNPJ090543ANSNHD | 16 | — | 8,50 | 4,3 | 5,44 | 0,13 | 12 | – – | – |
- Керамика KYON 3500 для обработки серого чугуна с большой скоростью резания.
HNEC-ANSN HNEC-ANSN
Пластины из керамики HNEC-ANSN
число номер режущих
| по каталогу | D | BS | L10 | R | S | hm | кромок | ||
| HNEC0905ANSN | 16 | 1,95 | 9,17 | 1,2 | 5,56 | 0,19 | 12 | – – – – – – – – |
- Двенадцать режущих кромок на пластине.
- Снижение сил резания на 25%.
- Посадочные гнезда с лазерным упрочнением.
Dodeka MAX 45° Насадные фрезы
номер номер max частота
| заказа | по каталогу D1 | D1 max | D | D4 | D41 | D6 | L | Ap1 max | Z | кг | вращения | |
| 4059463 | KSHR80A04RS45HN13 | 80 | 97,3 | 27 | — | — | 60 | 50 | 8,0 | 4 | 1,26 | 7900 |
| 4060935 | KSHR100B05RS45HN13 | 100 | 117,3 | 32 | — | — | 80 | 50 | 8,0 | 5 | 1,81 | 6300 |
| 4060936 | KSHR125B06RS45HN13 | 125 | 142,3 | 40 | — | — | 90 | 63 | 8,0 | 6 | 3,07 | 5050 |
| 4059485 | KSHR160C09RS45HN13 | 160 | 177,3 | 40 | 66,7 | — | 110 | 63 | 8,0 | 9 | 4,34 | 3900 |
| 4060912 | KSHR200C10RS45HN13 | 200 | 217,3 | 60 | 101,6 | — | 130 | 63 | 8,0 | 10 | 6,41 | 3180 |
| 4060937 | KSHR200C12RS45HN13 | 200 | 217,3 | 60 | 101,6 | — | 130 | 63 | 8,0 | 12 | 6,48 | 3180 |
| 4060933 | KSHR250C12RS45HN13 | 250 | 267,3 | 60 | 101,6 | — | 130 | 63 | 8,0 | 12 | 10,30 | 2550 |
| 4060938 | KSHR250C14RS45HN13 | 250 | 267,3 | 60 | 101,6 | — | 130 | 63 | 8,0 | 14 | 10,27 | 2550 |
| 4060934 | KSHR315C14RS45HN13 | 315 | 332,3 | 60 | 101,6 | 177,8 | 230 | 80 | 8,0 | 14 | 24,04 | 2020 |
| 4059486 | KSHR315C18RS45HN13 | 315 | 332,3 | 60 | 101,6 | 177,8 | 230 | 80 | 8,0 | 18 | 24,62 | 2020 |
Комплектующие
Рекомендуемые начальные подачи
| Рекомендуемые начальные подачи [мм/зуб] | Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка |
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,17 | 0,46 | 0,79 | 0,12 | 0,33 | 0,57 | 0,09 | 0,25 | 0,43 | 0,08 | 0,22 | 0,37 | 0,07 | 0,20 | 0,34 | .F..LDJ |
| .E..LD | 0,23 | 0,66 | 0,99 | 0,17 | 0,47 | 0,71 | 0,13 | 0,35 | 0,53 | 0,11 | 0,31 | 0,46 | 0,10 | 0,28 | 0,42 | .E..LD |
| .S..GD | 0,33 | 0,72 | 1,15 | 0,24 | 0,52 | 0,82 | 0,18 | 0,39 | 0,61 | 0,16 | 0,34 | 0,54 | 0,14 | 0,31 | 0,49 | .S..GD |
| .S..HD | 0,33 | 0,84 | 1,35 | 0,24 | 0,60 | 0,97 | 0,18 | 0,45 | 0,72 | 0,16 | 0,39 | 0,63 | 0,14 | 0,36 | 0,57 | .S..HD |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «легким режимам резания». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
винт с винт с
| винт | ключ | потайной | крепежный винт с | крестовой | насадка для | |||||||
| D1 | пластины | Нм | Torx Plus | головкой | каналом для СОЖ | головкой | подачи СОЖ | |||||
| 80 | 193.531 | 8,0 | TTP25 | 125.230 | — | — | — | |||||
| 100 | 193.531 | 8,0 | TTP25 | — | MS2189C | — | — | |||||
| 125 | 193.531 | 8,0 | TTP25 | — | — | 420.200 | 470.232 | |||||
| 160 | 193.531 | 8,0 | TTP25 | — | — | 420.200 | 470.233 | |||||
| 200 | 193.531 | 8,0 | TTP25 | — | — | — | 470.234 | |||||
| 250 | 193.531 | 8,0 | TTP25 | — | — | — | 470.235 | |||||
| 315 | 193.531 | 8,0 | TTP25 | — | — | — | 470.236 |
ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и насадку Torx Plus (номер заказа 6205892 BTQTP25L90).
