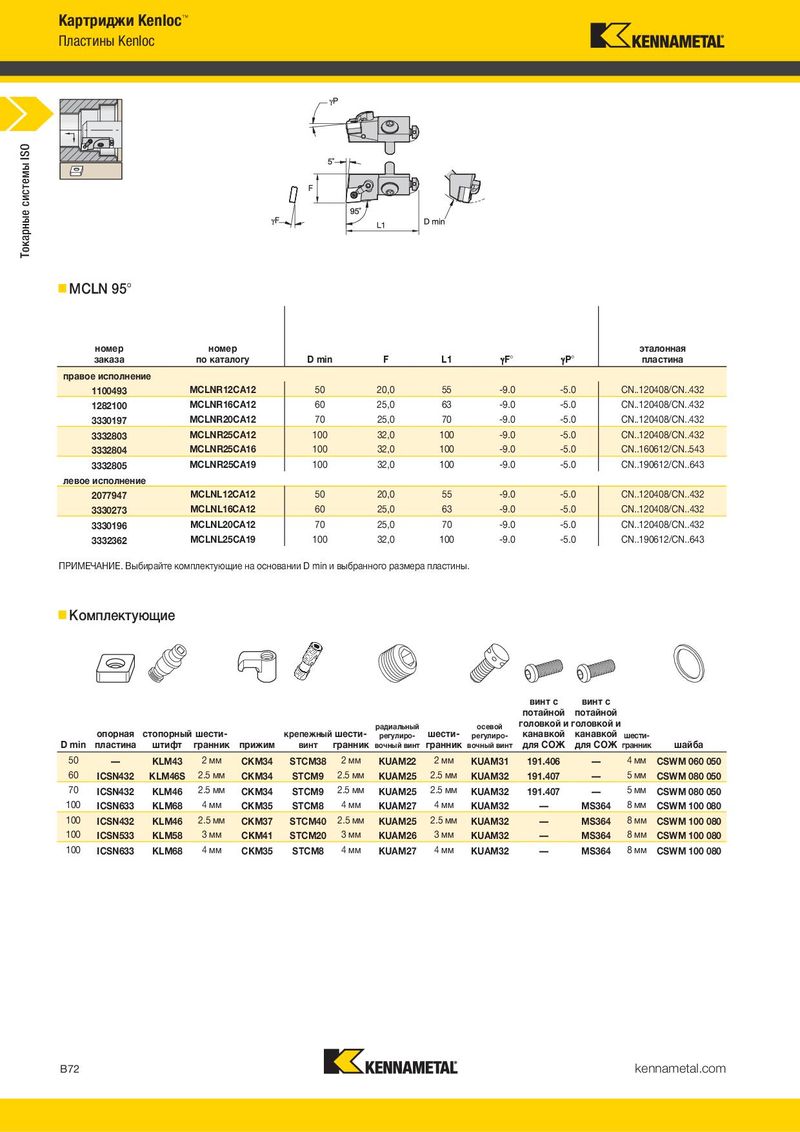

Основной каталог Kennametal невращающиеся инструменты

Картриджи Kenloc™ Картриджи Kenlever™

номер номер эталонная номер номер эталонная

	заказа	по каталогу	D min	F	L1	F°	P°		пластина	заказа	по каталогу	D min	F	L1	S°	O°	пластина
правое исполнение									правое исполнение
	1100493	MCLNR12CA12	50	20,0	55	-9.0	-5.0	CN..120408/CN..432		1244444	PCLNR12CA-12	50	20,0	55	-6.0	-9.0	CN..120408/CN..432
	1282100	MCLNR16CA12	60	25,0	63	-9.0	-5.0	CN..120408/CN..432		1244496	PCLNR16CA-12	60	25,0	63	-6.0	-7.0	CN..120408/CN..432
	3330197	MCLNR20CA12	70	25,0	70	-9.0	-5.0	CN..120408/CN..432	левое исполнение
	3332803	MCLNR25CA12	100	32,0	100	-9.0	-5.0	CN..120408/CN..432		1244443	PCLNL16CA-12	60	25,0	63	-6.0	-7.0	CN..120408/CN..432
	3332804	MCLNR25CA16	100	32,0	100	-9.0	-5.0	CN..160612/CN..543
	3332805	MCLNR25CA19	100	32,0	100	-9.0	-5.0	CN..190612/CN..643
левое исполнение									Комплектующие
	2077947	MCLNL12CA12	50	20,0	55	-9.0	-5.0	CN..120408/CN..432
	3330273	MCLNL16CA12	60	25,0	63	-9.0	-5.0	CN..120408/CN..432
	3330196	MCLNL20CA12	70	25,0	70	-9.0	-5.0	CN..120408/CN..432
	3332362	MCLNL25CA19	100	32,0	100	-9.0	-5.0	CN..190612/CN..643
ПРИМЕЧАНИЕ. Выбирайте комплектующие на основании D min и выбранного размера пластины.																винт с
																потайной

D min	опорная пластина	стопорный штифт	шести- гранник	прижим	крепежный винт	шести- гранник	радиальный регулиро- вочный винт	шести- гранник	осевой регулиро- вочный винт	винт с потайной головкой и канавкой для СОЖ	винт с потайной головкой и канавкой для СОЖ	шести- гранник	шайба
50 60	— ICSN432	KLM43 KLM46S	2 мм 2.5 мм	CKM34 CKM34	STCM38 STCM9	2 мм 2.5 мм	KUAM22 KUAM25	2 мм 2.5 мм	KUAM31 KUAM32	191.406 191.407	— —	4 мм 5 мм	CSWM 060 050 CSWM 080 050
70	ICSN432	KLM46	2.5 мм	CKM34	STCM9	2.5 мм	KUAM25	2.5 мм	KUAM32	191.407	—	5 мм	CSWM 080 050
100	ICSN633	KLM68	4 мм	CKM35	STCM8	4 мм	KUAM27	4 мм	KUAM32	—	MS364	8 мм	CSWM 100 080
100	ICSN432	KLM46	2.5 мм	CKM37	STCM40	2.5 мм	KUAM25	2.5 мм	KUAM32	—	MS364	8 мм	CSWM 100 080
100	ICSN533	KLM58	3 мм	CKM41	STCM20	3 мм	KUAM26	3 мм	KUAM32	—	MS364	8 мм	CSWM 100 080
100	ICSN633	KLM68	4 мм	CKM35	STCM8	4 мм	KUAM27	4 мм	KUAM32	—	MS364	8 мм	CSWM 100 080
