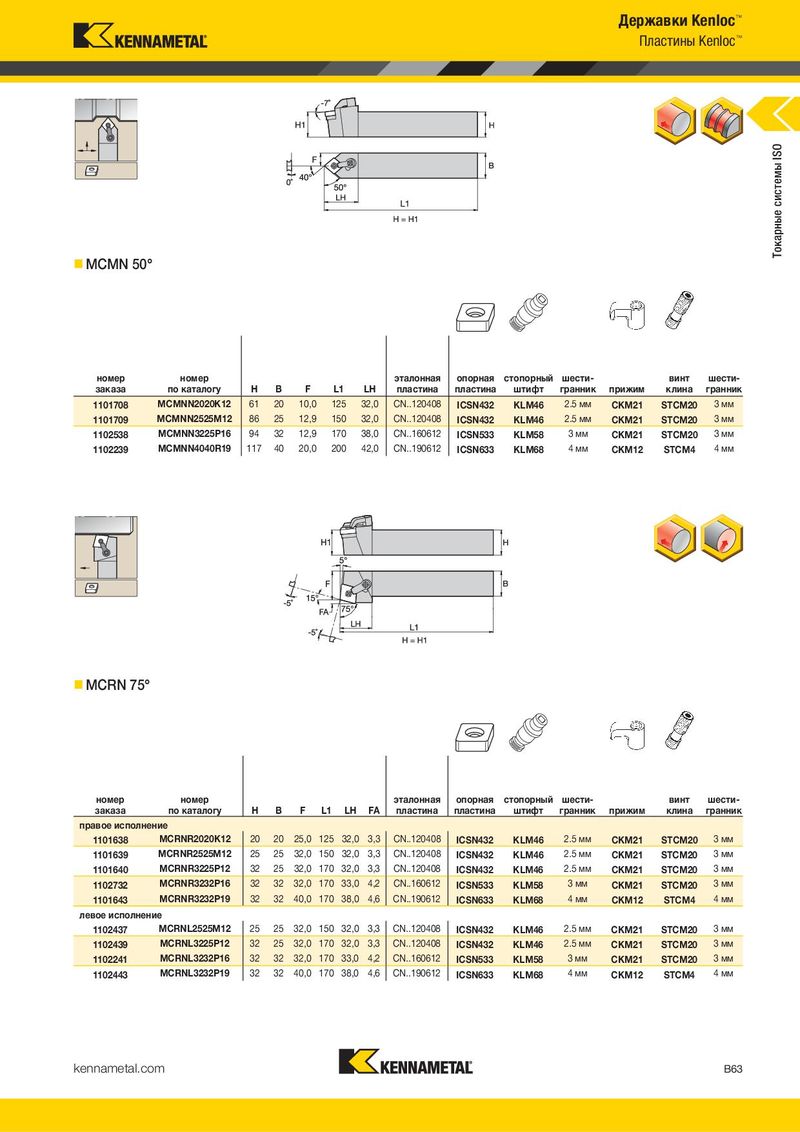

Основной каталог Kennametal невращающиеся инструменты - страница 85
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
MCLN 95° MCMN 50°
| номер | номер | эталонная | опорная | стопорный | шести- | винт | шести- | ||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | штифт | гранник | прижим | клина | гранник |
| правое исполнение | |||||||||||||
| 1100939 | MCLNR1616H09 | 16 | 16 | 20,0 | 100 | 25,0 | CN..090308 | — KLM33 | 2 мм | CKM6 | STCM5 | 2.5 мм | |
| 1101710 | MCLNR1616H12 | 16 | 16 | 20,0 | 100 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1099132 | MCLNR2020K09 | 20 | 20 | 25,0 | 125 | 25,0 | CN..090308 | ICSN332 | KLM34L | 2 мм | CKM6 | STCM5 | 2.5 мм |
| 1099133 | MCLNR2020K12 | 20 | 20 | 25,0 | 125 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1100943 | MCLNR2525M09 | 25 | 25 | 32,0 | 150 | 25,0 | CN..090308 | ICSN332 | KLM34L | 2 мм | CKM6 | STCM5 | 2.5 мм |
| 1101711 | MCLNR2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101641 | MCLNR2525M16 | 25 | 25 | 32,0 | 150 | 33,0 | CNMA160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101704 | MCLNR2525M19 | 25 | 25 | 32,0 | 150 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1101712 | MCLNR3225P12 | 32 | 25 | 32,0 | 170 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101642 | MCLNR3225P16 | 32 | 25 | 32,0 | 170 | 33,0 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101705 | MCLNR3225P19 | 32 | 25 | 32,0 | 170 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 3595785 | MCLNR3232P12 | 32 | 32 | 40,5 | 171 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 3595787 | MCLNR3232P16 | 32 | 32 | 40,5 | 171 | 33,0 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101706 | MCLNR3232P19 | 32 | 32 | 40,0 | 170 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1101707 | MCLNR4040R19 | 40 | 40 | 50,0 | 200 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| левое исполнение | |||||||||||||
| 1100938 | MCLNL1616H09 | 16 | 16 | 20,0 | 100 | 25,0 | CN..090308 | — KLM33 | 2 мм | CKM6 | STCM5 | 2.5 мм | |
| 1102539 | MCLNL1616H12 | 16 | 16 | 20,0 | 100 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102540 | MCLNL2020K12 | 20 | 20 | 25,0 | 125 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102541 | MCLNL2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102440 | MCLNL2525M16 | 25 | 25 | 32,0 | 150 | 33,0 | CNMA160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102534 | MCLNL2525M19 | 25 | 25 | 32,0 | 150 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1102542 | MCLNL3225P12 | 32 | 25 | 32,0 | 170 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102442 | MCLNL3225P16 | 32 | 25 | 32,0 | 170 | 33,0 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102535 | MCLNL3225P19 | 32 | 25 | 32,0 | 170 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 3595786 | MCLNL3232P12 | 32 | 32 | 40,5 | 171 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 3595788 | MCLNL3232P16 | 32 | 32 | 40,5 | 171 | 33,0 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102536 | MCLNL3232P19 | 32 | 32 | 40,0 | 170 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1102537 | MCLNL4040R19 | 40 | 40 | 50,0 | 200 | 38,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| номер | номер | эталонная | опорная | стопорный | шести- | винт | шести- | ||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | штифт | гранник | прижим | клина | гранник |
| 1101708 | MCMNN2020K12 | 61 | 20 | 10,0 | 125 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101709 | MCMNN2525M12 | 86 | 25 | 12,9 | 150 | 32,0 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102538 | MCMNN3225P16 | 94 | 32 | 12,9 | 170 | 38,0 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102239 | MCMNN4040R19 | 117 | 40 | 20,0 | 200 | 42,0 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
MCRN 75°
| номер | номер | эталонная | опорная | стопорный | шести- | винт | шести- | ||||
| заказа | по каталогу | H | B | F | FA LH L1 пластина | пластина | штифт | гранник | прижим | клина | гранник |
| правое исполнение | |||||||||||
| 1101638 | MCRNR2020K12 | 20 | 20 | 25,0 125 32,0 3,3 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101639 | MCRNR2525M12 | 25 | 25 | 32,0 150 32,0 3,3 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101640 | MCRNR3225P12 | 32 | 25 | 32,0 170 32,0 3,3 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102732 | MCRNR3232P16 | 32 | 32 | 32,0 170 33,0 4,2 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101643 | MCRNR3232P19 | 32 | 32 | 40,0 170 38,0 4,6 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| левое исполнение | |||||||||||
| 1102437 | MCRNL2525M12 | 25 | 25 | 32,0 150 32,0 3,3 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102439 | MCRNL3225P12 | 32 | 25 | 32,0 170 32,0 3,3 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102241 | MCRNL3232P16 | 32 | 32 | 32,0 170 33,0 4,2 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102443 | MCRNL3232P19 | 32 | 32 | 40,0 170 38,0 4,6 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
