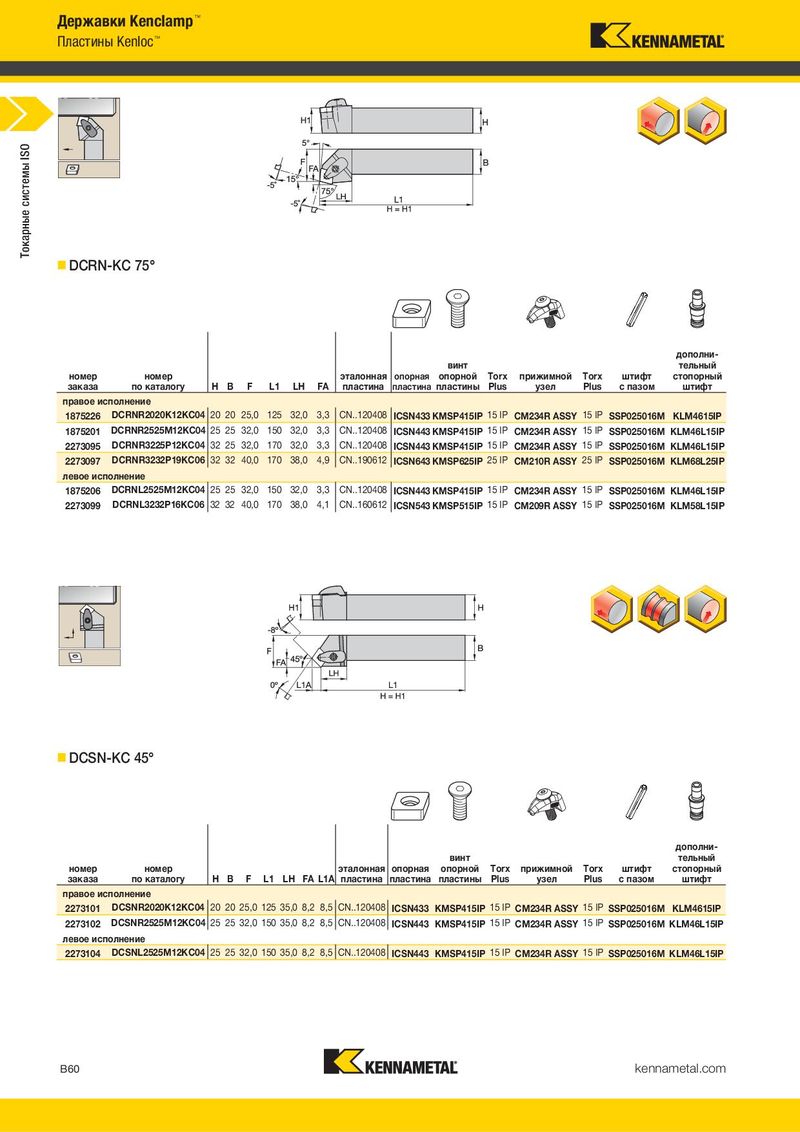

Основной каталог Kennametal невращающиеся инструменты - страница 82
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
LH
- DCRN-KC 75°
- MCKN 75°
дополни- винт тельный
| номер | номер | эталонная | опорная | опорной Torx | прижимной | Torx | штифт | стопорный | |
| заказа | по каталогу H B | FA LH L1 F пластина | пластина пластины | Plus | узел Plus | с пазом | штифт | ||
| правое исполнение | |||||||||
| 1875226 | DCRNR2020K12KC04 20 20 25,0 125 32,0 3,3 | CN..120408 | ICSN433 KMSP415IP 15 IP | CM234R ASSY 15 IP | SSP025016M KLM4615IP | ||||
| 1875201 | DCRNR2525M12KC04 25 25 32,0 150 32,0 3,3 | CN..120408 | ICSN443 KMSP415IP 15 IP | CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||
| 2273095 | DCRNR3225P12KC04 32 25 32,0 170 32,0 3,3 | CN..120408 | ICSN443 KMSP415IP 15 IP | CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||
| 2273097 | DCRNR3232P19KC06 32 32 40,0 170 38,0 4,9 | CN..190612 | ICSN643 KMSP625IP 25 IP | CM210R ASSY 25 IP SSP025016M KLM68L25IP | |||||
| левое исполнение | |||||||||
| 1875206 | DCRNL2525M12KC04 25 25 32,0 150 32,0 3,3 | CN..120408 | ICSN443 KMSP415IP 15 IP | CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||
| 2273099 | DCRNL3232P16KC06 | 32 32 40,0 170 38,0 4,1 | CN..160612 | ICSN543 KMSP515IP 15 IP | CM209R ASSY 15 IP SSP025016M KLM58L15IP |
| номер | номер | эталонная | опорная стопорный | шести- | винт | шести- | |||||||||
| заказа | по каталогу | H | B | F | L1 | LH | L1A | пластина | пластина | штифт | гранник | прижим | клина | гранник | |
| правое исполнение | |||||||||||||||
| 1102236 | MCKNR2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 3,1 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм | |
| 1102237 | MCKNR3225P12 | 32 | 25 | 32,0 | 170 | 32,0 | 3,1 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм | |
| 1102240 | MCKNR3225P16 | 32 | 25 | 32,0 | 170 | 33,0 | 3,6 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм | |
| левое исполнение | |||||||||||||||
| 1102729 | MCKNL2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 3,1 | CN..120408 | ICSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм | |
| 1099253 | MCKNL3225P16 | 32 | 25 | 32,0 | 170 | 33,0 | 3,6 | CN..160612 | ICSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм | |
| 1102728 | MCKNL3232P19 | 32 | 32 | 40,0 | 170 | 38,0 | 4,4 | CN..190612 | ICSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
- DCSN-KC 45°
дополни- винт тельный
| номер | номер эталонная опорная | опорной | Torx | прижимной Torx | штифт | стопорный | ||
| заказа | L1 LH FA L1A F H B по каталогу пластина | пластина | пластины | Plus | узел Plus | с пазом | штифт | |
| правое исполнение | ||||||||
| 2273101 | DCSNR2020K12KC04 20 20 25,0 125 35,0 8,2 8,5 CN..120408 | ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP | ||||||
| 2273102 | DCSNR2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..120408 | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | ||||||
| левое исполнение | ||||||||
| 2273104 | DCSNL2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..120408 | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP |
