  • C8FIX-RP

номер по

каталогу L10SR
правое исполнение
C8FIX120508RRP6,905,500,80– – – –
C8FIX120505RRP7,105,500,50–– – –
C8FIX120504RRP7,205,500,40– – – –
C8FIX120503RRP7,305,500,30–– – –
левое исполнение
C8FIX120508LRP6,905,500,80–– – –
C8FIX150612LRP7,806,601,20–– – – –
C8FIX150608LRP8,806,600,80– – – – –
  • C8FIX-MP

номер по

каталогу L10SR
правое исполнение
C8FIX120503RMP7,305,500,30–– –
C8FIX150603RMP9,306,600,30–
C8FIX180805RMP11,107,900,50–– – – –
левое исполнение
C8FIX120503LMP7,305,500,30– – –
C8FIX150603LMP9,306,600,30–– – – –

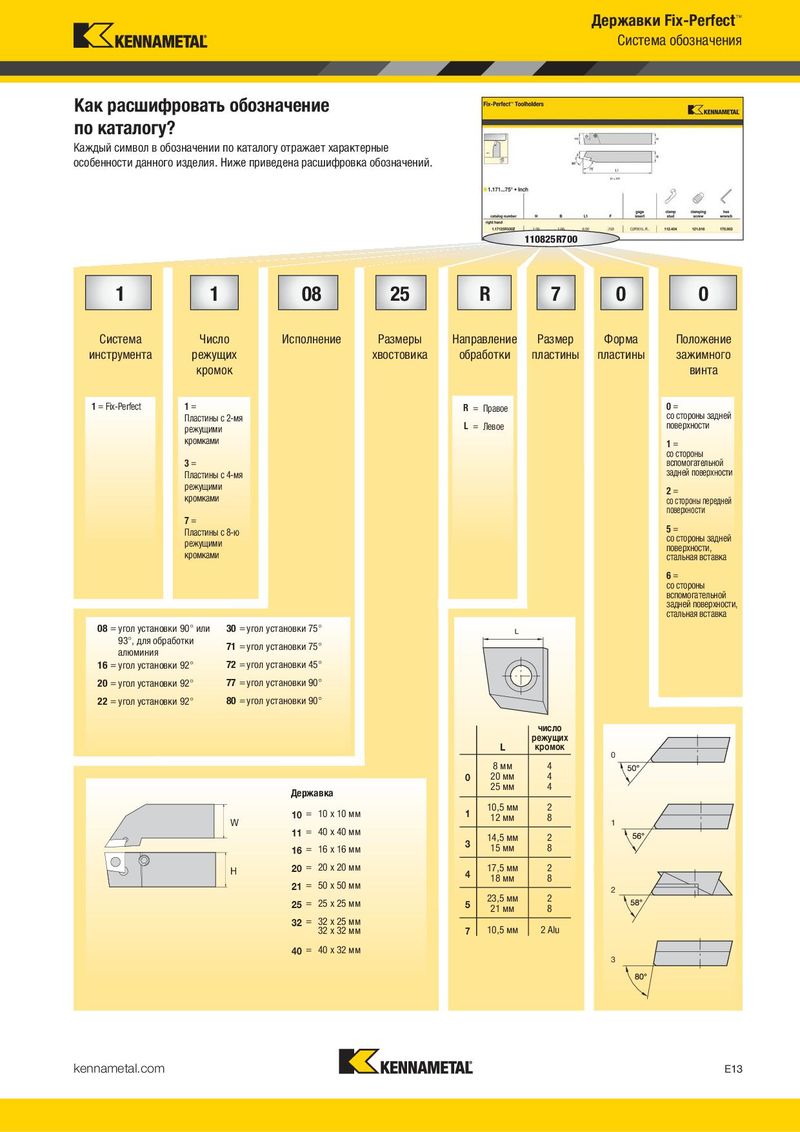

Как расшифровать обозначение

по каталогу?

Каждый символ в обозначении по каталогу отражает характерные

особенности данного изделия. Ниже приведена расшифровка обозначений.

1 1 08 25

СистемаЧислоИсполнениеРазмеры
инструментарежущиххвостовика

кромок

1 = Fix-Perfect 1 = Пластины с 2-мя режущими кромками 3 = Пластины с 4-мя режущими кромками 7 = Пластины с 8-ю режущими кромками

08 = угол установки 90° или30 = угол установки 75°
93°, для обработки
71 = угол установки 75°
алюминия
16 = угол установки 92°72 = угол установки 45°
20 = угол установки 92°77 = угол установки 90°
22 = угол установки 92°80 = угол установки 90°

Державка 10 = 10 x 10 мм W 11 = 40 x 40 мм 16 = 16 x 16 мм 20 = 20 x 20 мм H 21 = 50 x 50 мм 25 = 25 x 25 мм 32 = 32 x 25 мм 32 x 32 мм 40 = 40 x 32 мм

110825R700

R 7 0 0

НаправлениеРазмерФормаПоложение
обработкипластиныпластинызажимного

винта

R 0 = = Правое со стороны задней L = Левое поверхности 1 = со стороны вспомогательной задней поверхности 2 = со стороны передней поверхности 5 = со стороны задней поверхности, стальная вставка 6 = со стороны вспомогательной задней поверхности, стальная вставка

число режущих L кромок 0 8 мм 4

020 мм4
25 мм4
10,5 мм2
1
12 мм8
1
14,5 мм2
3
15 мм8
17,5 мм2
4
18 мм8
2
23,5 мм2
5
21 мм8
710,5 мм2 Alu

3
