Резьба UN, наружная Резьба NPT, наружная и внутренняя Резьба BSPT, наружная и внутренняя

TPI (ниток на дюйм)		24	20	18	16	14	12	11	10	9	8	7	6	5	TPI (ниток на дюйм)		27	18	14	11.5	8	TPI (ниток на дюйм)		28	19	14	11
	T Ap (мм)	0,660	0,787	0,864	0,965	0,914	1,067	1,219	1,524	1,829	2,159	2,464	2,769	3,073		T Ap (мм)	0,762	1,118	1,422	1,727	2,489		T Ap (мм)	0,584	0,864	1,168	1,448
		5	6	6	7	9	9	10	11	12	13	14	15	16			6	8	10	12	14			5	8	10	12
	N Ap															N Ap							N Ap

значения для бокового врезания (X/Z) значения для бокового врезания (X/Z) значения для бокового врезания (X/Z)

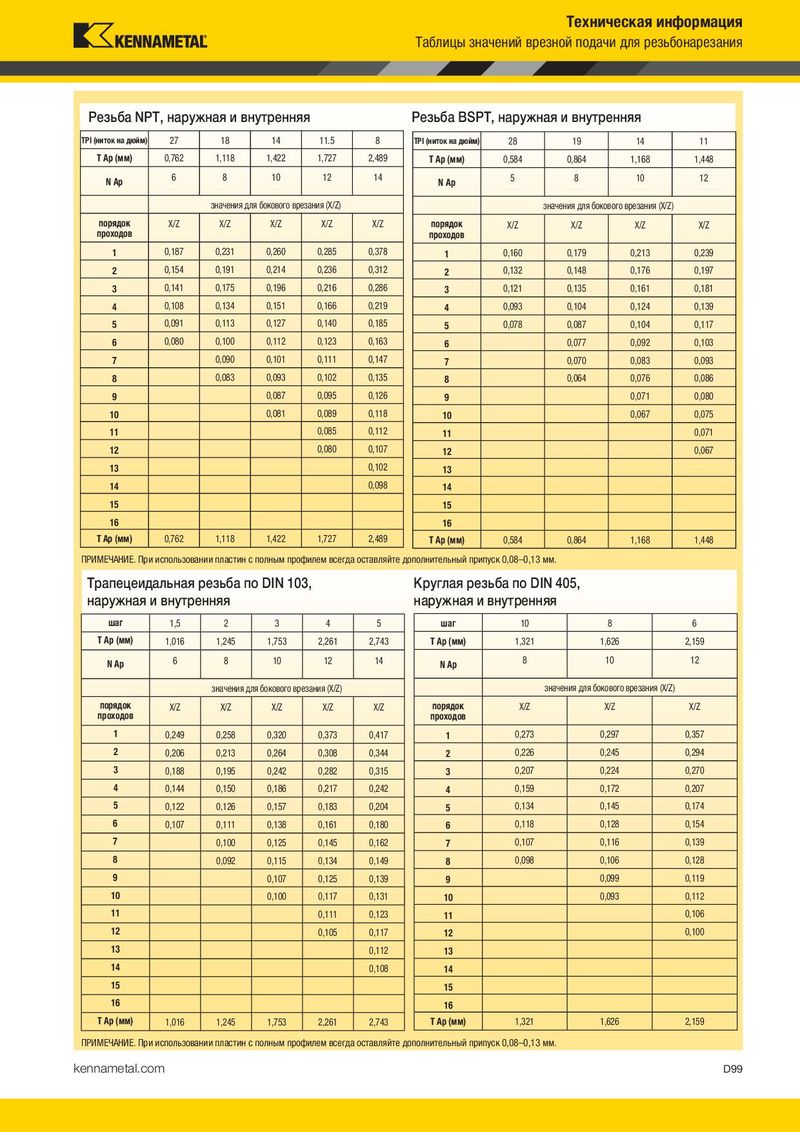

Резьба NP	T, нару	жнаяив	нутрення	я		Резьба BSP	T, наружн	ая и внутр	енняя
TPI (ниток на дюйм)	27	18	14	11.5	8	TPI (ниток на дюйм)	28	19	14	11
T Ap (мм)	0,762	1,118	1,422	1,727	2,489	T Ap (мм)	0,584	0,864	1,168	1,448
N Ap	6	8	10	12	14	N Ap	5	8	10	12
порядок проходов	X/Z	значения д X/Z	ля бокового вр X/Z	езания (X/Z) X/Z	X/Z	порядок проходов	X/Z	значения для боко X/Z	вого врезания (X/Z X/Z	) X/Z
1	0,187	0,231	0,260	0,285	0,378	1	0,160	0,179	0,213	0,239
2	0,154	0,191	0,214	0,236	0,312	2	0,132	0,148	0,176	0,197
3	0,141	0,175	0,196	0,216	0,286	3	0,121	0,135	0,161	0,181
4	0,108	0,134	0,151	0,166	0,219	4	0,093	0,104	0,124	0,139
5	0,091	0,113	0,127	0,140	0,185	5	0,078	0,087	0,104	0,117
6	0,080	0,100	0,112	0,123	0,163	6		0,077	0,092	0,103
7		0,090	0,101	0,111	0,147	7		0,070	0,083	0,093
8		0,083	0,093	0,102	0,135	8		0,064	0,076	0,086
9			0,087	0,095	0,126	9			0,071	0,080
10			0,081	0,089	0,118	10			0,067	0,075
11				0,085	0,112	11				0,071
12				0,080	0,107	12				0,067
13					0,102	13
14					0,098	14
15						15
16						16
T Ap (мм)	0,762	1,118	1,422	1,727	2,489	T Ap (мм)	0,584	0,864	1,168	1,448

шаг	1,5	2	3	4	5	шаг	10	8	6
T Ap (мм)	1,016	1,245	1,753	2,261	2,743	T Ap (мм)	1,321	1,626	2,159
N Ap	6	8	10	12	14	N Ap	8	10	12
		значения д	ля бокового вр	езания (X/Z)			значен	ия для бокового врезан	ия (X/Z)
порядок проходов	X/Z	X/Z	X/Z	X/Z	X/Z	порядок проходов	X/Z	X/Z	X/Z
1	0,249	0,258	0,320	0,373	0,417	1	0,273	0,297	0,357
2	0,206	0,213	0,264	0,308	0,344	2	0,226	0,245	0,294
3	0,188	0,195	0,242	0,282	0,315	3	0,207	0,224	0,270
4	0,144	0,150	0,186	0,217	0,242	4	0,159	0,172	0,207
5	0,122	0,126	0,157	0,183	0,204	5	0,134	0,145	0,174
6	0,107	0,111	0,138	0,161	0,180	6	0,118	0,128	0,154
7		0,100	0,125	0,145	0,162	7	0,107	0,116	0,139
8		0,092	0,115	0,134	0,149	8	0,098	0,106	0,128
9			0,107	0,125	0,139	9		0,099	0,119
10			0,100	0,117	0,131	10		0,093	0,112
11				0,111	0,123	11			0,106
12				0,105	0,117	12			0,100
13					0,112	13
14					0,108	14
15						15
16						16
T Ap (мм)	1,016	1,245	1,753	2,261	2,743	T Ap (мм)	1,321	1,626	2,159
