Основной каталог Kennametal невращающиеся инструменты - страница 676

• Оглавление
• Введение
• Услуги и поддержка
• Токарная обработка
• Информация для заказ

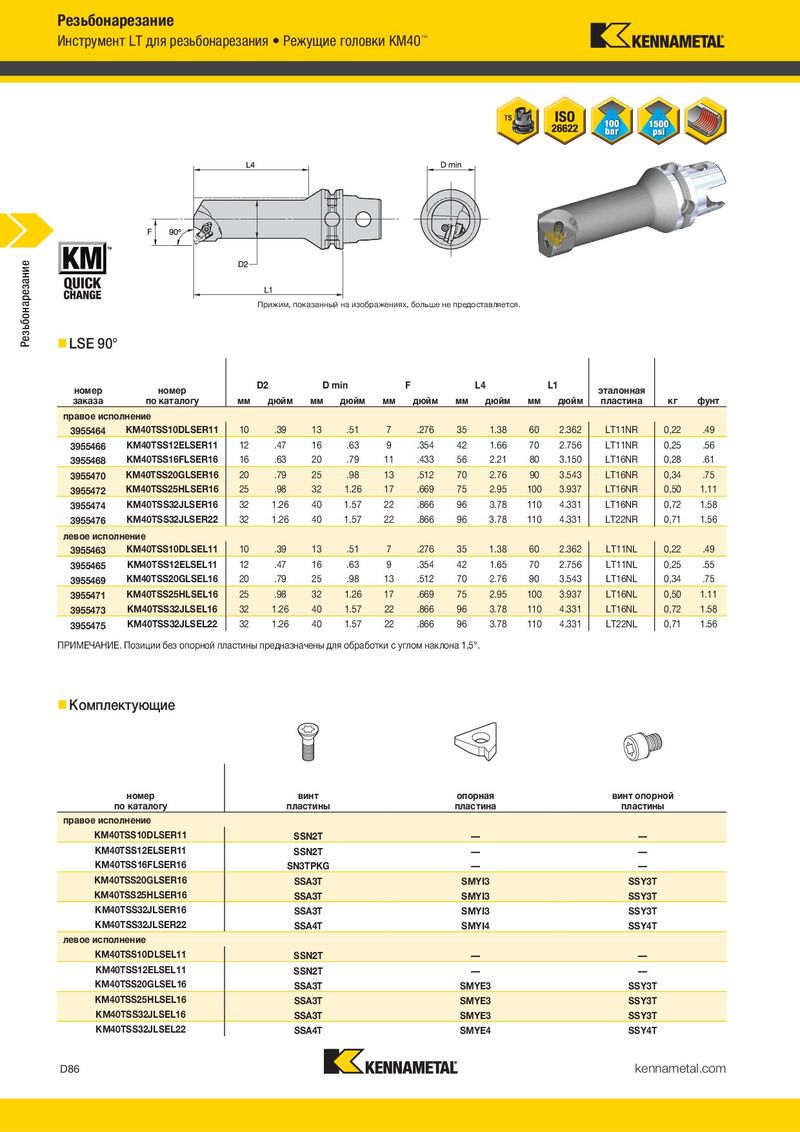

Резьбонарезание Инструмент Laydown для резьбонарезания Инструмент LT для резьбонарезания • Режущие головки KM40 ™ Комплектующие Державки Laydown для резьбонарезания Во всех случаях выбор соответствующей опорной пластины имеет важное значение. Державки Kennametal поставляются с опорными пластинами, обеспечивающими угол подъема резьбы 1,5°. Замените опорную пластину, если угол наклона вашей резьбы отличается более чем на 1°. Более подробная информация по выбору соответствующей опорной пластины представлена на стр. D109–D110. винт пластины Резьбонарезание режущая пластина Прижим, показанный на изображениях, больше не предоставляется. опорная пластина „ LSE 90° D2 D min F L4 L1 номер номер D2 D min F L4 L1 эталонная заказа по каталогу мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм пластина кг фунт винт опорной пластины правое исполнение 3955464 KM40TSS10DLSER11 10 .39 13 .51 7 .276 35 1.38 60 2.362 LT11NR 0,22 .49 3955466 KM40TSS12ELSER11 12 .47 16 .63 9 .354 42 1.66 70 2.756 LT11NR 0,25 .56 3955468 KM40TSS16FLSER16 16 .63 20 .79 11 .433 56 2.21 80 3.150 LT16NR 0,28 .61 3955470 KM40TSS20GLSER16 20 .79 25 .98 13 .512 70 2.76 90 3.543 LT16NR 0,34 .75 3955472 KM40TSS25HLSER16 25 .98 32 1.26 17 .669 75 2.95 100 3.937 LT16NR 0,50 1.11 3955474 KM40TSS32JLSER16 32 1.26 40 1.57 22 .866 96 3.78 110 4.331 LT16NR 0,72 1.58 3955476 KM40TSS32JLSER22 32 1.26 40 1.57 22 .866 96 3.78 110 4.331 LT22NR 0,71 1.56 левое исполнение KM40TSS10DLSEL11 10 .39 13 .51 7 .276 35 1.38 60 2.362 LT11NL 0,22 .49 размеры пластин 3955463 и винтов винт пластины опорная пластина винт и шайба опорной пластины 3955465 KM40TSS12ELSEL11 12 .47 16 .63 9 .354 42 1.65 70 2.756 LT11NL 0,25 .55 3ER SSA3T SMYIE3 SSY3T 3955469 KM40TSS20GLSEL16 20 .79 25 .98 13 .512 70 2.76 90 3.543 LT16NL 0,34 .75 KM40TSS25HLSEL16 25 .98 32 1.26 17 .669 75 2.95 100 3.937 LT16NL 0,50 1.11 3EL SSA3T SMYI3 SSY3T 3955471 3955473 KM40TSS32JLSEL16 32 1.26 40 1.57 22 .866 96 3.78 110 4.331 LT16NL 0,72 1.58 4ER SSA4T SMYIE4 SSY4T 3955475 KM40TSS32JLSEL22 32 1.26 40 1.57 22 .866 96 3.78 110 4.331 LT22NL 0,71 1.56 4EL SSA4T SMYI4 SSY4T ПРИМЕЧАНИЕ. Позиции без опорной пластины предназначены для обработки с углом наклона 1,5°. Расточные оправки Laydown для резьбонарезания 2IR SSN2T — — 2IL SSN2T — — „ Комплектующие 3IR SSA3T SMYI3 SSY3T 3IL SSA3T SMYIE3 SSY3T 4IR SSA4T SMYI4 SSY4T 4IL SSA4T SMYIE4 SSY4T номер винт опорная винт опорной по каталогу пластины пластина пластины правое исполнение SM — Y E 3 — 2N KM40TSS10DLSER11 SSN2T — — KM40TSS12ELSER11 SSN2T — — Опорная Y-образная E — Наружная IC — 16 мм Угол наклона пластина опорная пластина I — Внутренняя опорной пластины KM40TSS16FLSER16 SN3TPKG — — для стандартных KM40TSS20GLSER16 SSA3T SMYI3 SSY3T режущих пластин KM40TSS25HLSER16 SSA3T SMYI3 SSY3T Laydown KM40TSS32JLSER16 SSA3T SMYI3 SSY3T 2P 2° положительный KM40TSS32JLSER22 SSA4T SMYI4 SSY4T 1P 1° положительный левое исполнение KM40TSS10DLSEL11 SSN2T — — — 0° KM40TSS12ELSEL11 SSN2T — — 1N 1° отрицательный KM40TSS20GLSEL16 SSA3T SMYE3 SSY3T 2N 2° отрицательный KM40TSS25HLSEL16 SSA3T SMYE3 SSY3T 3N 3° отрицательный KM40TSS32JLSEL16 SSA3T SMYE3 SSY3T KM40TSS32JLSEL22 SSA4T SMYE4 SSY4T D86 kennametal.com kennametal.com D87
