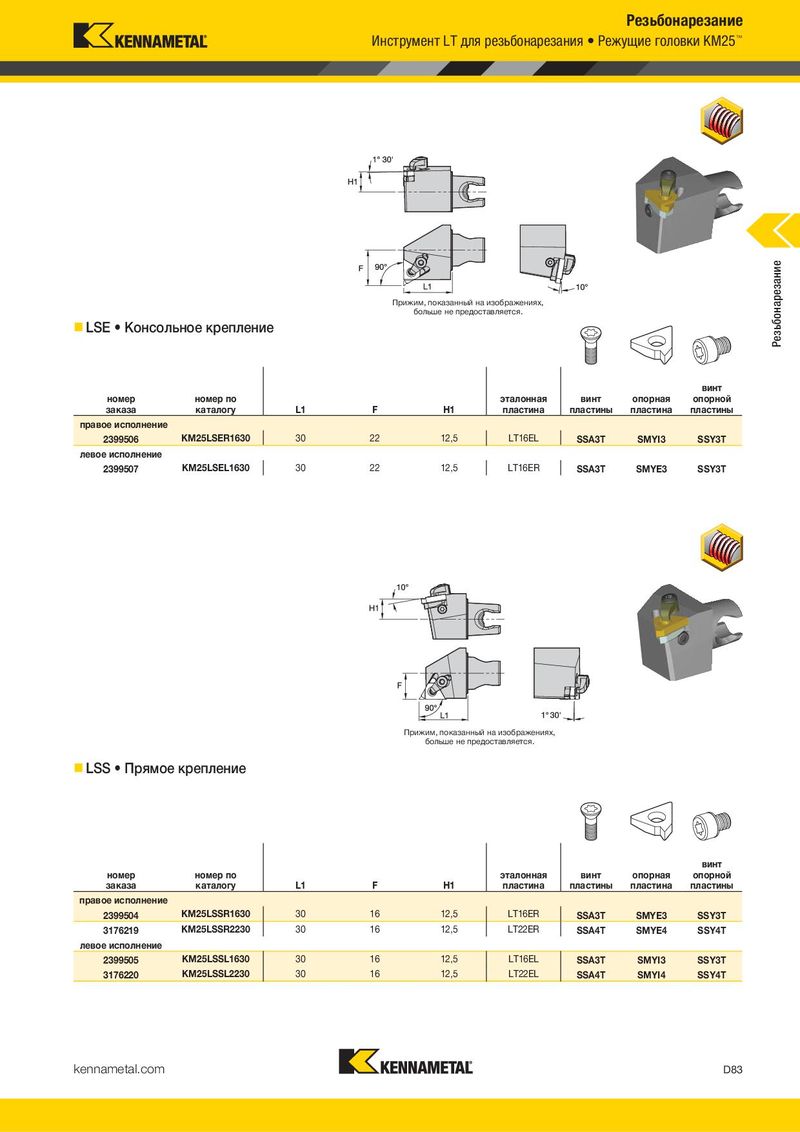

Расточные оправки LT для резьбонарезания • Сменные головки Инструмент LT для резьбонарезания • Режущие головки KM25™
Оправка из твердого сплава с внутренним подводом СОЖ.
Прижим, показанный на изображениях,
- E-LSE больше не предоставляется.
- LSE • Консольное крепление
винт винт
| номер | номер по | эталонная | опорная | опорной | винт | номер | номер по | эталонная | винт | опорная | опорной | ||||||||||||||||
| заказа | каталогу | D | D min | F | L1 | A | F° | P° | пластина | пластина | пластины Torx | пластины | Torx | заказа | каталогу | L1 | F | H1 | пластина | пластины | пластина | пластины | |||||
| правое исполнение | правое исполнение | ||||||||||||||||||||||||||
| 1152844 | E16RLSER16 | 16 | 20 | 11,5 | 200,0 | 6 | -15 | -1.5 | LT16NR | — | — | — | SN3TPKG | T10 | 2399506 | KM25LSER1630 | 30 | 22 | 12,5 | LT16EL | SSA3T | SMYI3 | SSY3T | ||||
| 1152846 | E20SLSER16 | 20 | 24 | 13,4 | 250,0 | 7 | -15 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 | левое исполнение | ||||||||||||
| 1152848 | E25TLSER16 | 25 | 29 | 15,8 | 300,0 | 8 | -15 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 | 2399507 | KM25LSEL1630 | 30 | 22 | 12,5 | LT16ER | SSA3T | SMYE3 | SSY3T |
ПРИМЕЧАНИЕ. Позиции без опорной пластины предназначены для обработки с углом наклона 1,5°.
Сменная головка с внутренним подводом СОЖ
- H-LSE
Прижим, показанный на изображениях, больше не предоставляется.
- LSS • Прямое крепление
винт
| номер | номер по | эталонная | опорная | опорной | винт | ||||||||
| заказа | каталогу | D | D min | L1 | F | F° | P° | пластина | пластина | пластины | Torx | пластины | Torx |
| правое исполнение | |||||||||||||
| 1095216 | H16LSER3 | 25 | 30,5 | 41,3 | 16,4 | -15.0 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 |
| 1095218 | H20LSER3 | 32 | 36,8 | 41,3 | 19,3 | -15.0 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 |
| 1095220 | H24LSER3 | 38 | 44,7 | 41,3 | 22,5 | -15.0 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | винт T10 |
номер номер по эталонная винт опорная опорной
| 1095224 | H24LSER4 | 38 | 45,3 | 41,3 | 24,7 | -15.0 | -1.5 | LT22NR | SMYI4 | SSY4T | T20 | SSA4T | T20 | заказа | каталогу L1 | F | H1 | пластина | пластины | пластина | пластины | ||
| 1803997 | H40LSER22 | 40 | 47,0 | 41,3 | 25,9 | -15.0 | -1.5 | LT22NR | SMYI4 | SSY4T | T20 | SSA4T | T20 | правое исполнение | |||||||||
| 1803995 | H50LSER16 | 50 | 54,0 | 41,3 | 28,6 | -15.0 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 | 2399504 | KM25LSSR1630 | 30 | 16 | 12,5 | LT16ER | SSA3T | SMYE3 | SSY3T | |
| 1803999 | H50LSER22 | 50 | 56,0 | 41,3 | 30,5 | -15.0 | -1.5 | LT22NR | SMYI4 | SSY4T | T20 | SSA4T | T20 | 3176219 | KM25LSSR2230 | 30 | 16 | 12,5 | LT22ER | SSA4T | SMYE4 | SSY4T | |
| 3842905 | H50LSER27 | 50 | 58,0 | 41,3 | 31,4 | -15.0 -1.5 | LT27NR | SMYI5 | SSY5T | T25 | SSA5T | T25 | левое исполнение | ||||||||||
| 1095222 | H32LSER3 | 51 | 61,0 | 41,3 | 32,4 | -15.0 | -1.5 | LT16NR | SMYI3 | SSY3T | T10 | SSA3T | T10 | 2399505 | KM25LSSL1630 | 30 | 16 | 12,5 | LT16EL | SSA3T | SMYI3 | SSY3T | |
| 1095226 | H32LSER4 | 51 | 61,0 | 41,3 | 32,4 | -15.0 | -1.5 | LT22NR | SMYI4 | SSY4T | T20 | SSA4T | T20 | 3176220 | KM25LSSL2230 | 30 | 16 | 12,5 | LT22EL | SSA4T | SMYI4 | SSY4T | |
| 3842895 | H32LSER5 | 51 | 61,0 | 41,3 | 32,5 | -15.0 -1.5 | LT27NR | SMYI5 | SSY5T | T25 | SSA5T | T25 | |||||||||||
| 3842897 | H40LSER5 | 64 | 77,0 | 41,3 | 38,9 | -15.0 -1.5 | LT27NR | SMYI5 | SSY5T | T25 | SSA5T | T25 |
ПРИМЕЧАНИЕ. Сведения о расточных адаптерах см. на стр. B386–B387.
| номер заказа | номер по каталогу | L1 | F | H1 | эталонная пластина | винт пластины | опорная пластина | винт опорной пластины |
| правое исполнение 2399504 | KM25LSSR1630 | 30 | 16 | 12,5 | LT16ER | SSA3T | SMYE3 | SSY3T |
| 3176219 | KM25LSSR2230 | 30 | 16 | 12,5 | LT22ER | SSA4T | SMYE4 | SSY4T |
| левое исполнение | ||||||||
| 2399505 3176220 | KM25LSSL1630 KM25LSSL2230 | 30 30 | 16 16 | 12,5 12,5 | LT16EL LT22EL | SSA3T SSA4T | SMYI3 SMYI4 | SSY3T SSY4T |
