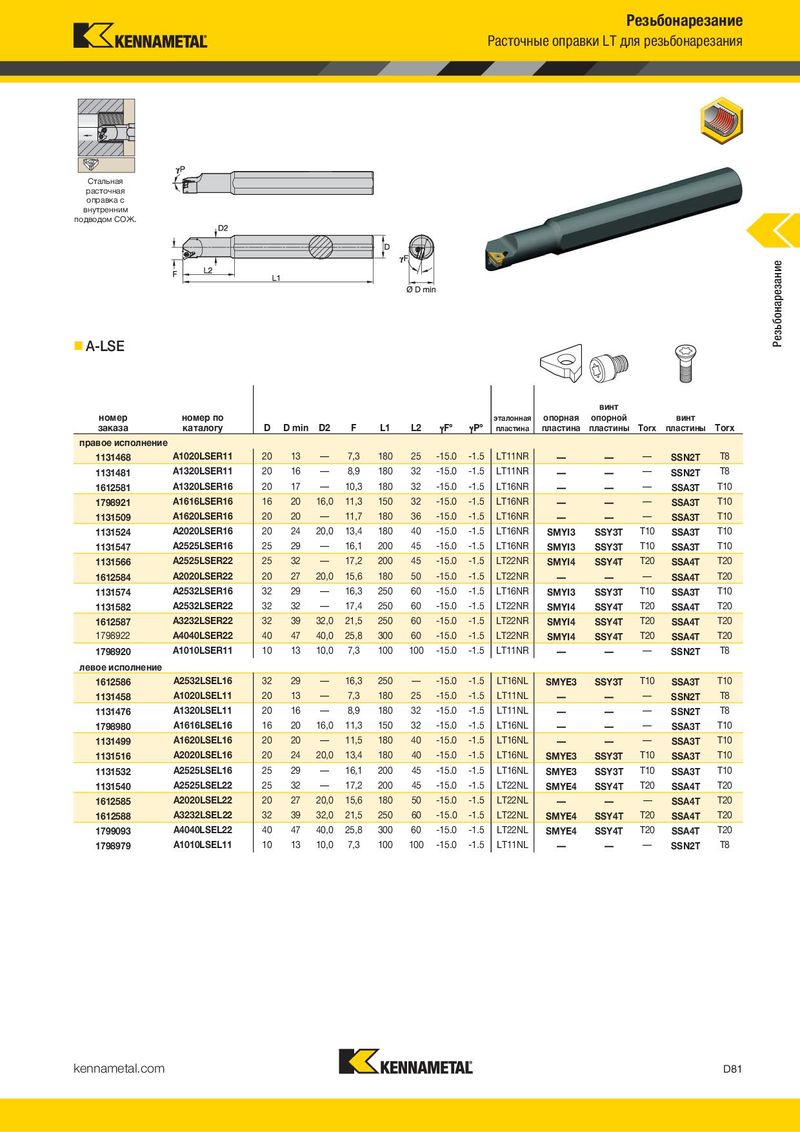

Резьбонарезание Резьбонарезание Система обозначения расточных оправок LT для резьбонарезания Расточные оправки LT для резьбонарезания Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. Стальная расточная оправка с E16LSER16 внутренним подводом СОЖ. Резьбонарезание E 16 L S E R 16 Тип Диаметр шейки Диаметр Тип Способ Расположение Испол- Размер оправки оправки хвостовика пластины крепления пластины в оправке нение пластины оправки пластины инстру- мента „ A-LSE E — Твердосплавная оправка L — Треугольная Консольное с внутренним подводом СОЖ пластина Laydown винт номер номер по эталонная опорная опорной винт заказа каталогу D D min D2 F L1 L2 F° P° пластина пластина пластины Torx пластины Torx S — Стальная оправка без E правое исполнение внутреннего подвода СОЖ 1131468 A1020LSER11 20 13 — 7,3 180 25 -15.0 -1.5 LT11NR — — — SSN2T T8 1131481 A1320LSER11 20 16 — 8,9 180 32 -15.0 -1.5 LT11NR — — — SSN2T T8 1612581 A1320LSER16 20 17 — 10,3 180 32 -15.0 -1.5 LT16NR — — — SSA3T T10 Левое Правое S — Винт или только прижим испол- испол- 1798921 A1616LSER16 16 20 16,0 11,3 150 32 -15.0 -1.5 LT16NR — — — SSA3T T10 нение нение H — Сменная головка с 1131509 A1620LSER16 20 20 — 11,7 180 36 -15.0 -1.5 LT16NR — — — SSA3T T10 внутренним подводом СОЖ 1131524 A2020LSER16 20 24 20,0 13,4 180 40 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 SSA3T T10 1131547 A2525LSER16 25 29 — 16,1 200 45 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 SSA3T T10 1131566 A2525LSER22 25 32 — 17,2 200 45 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 SSA4T T20 1612584 A2020LSER22 20 27 20,0 15,6 180 50 -15.0 -1.5 LT22NR — — — SSA4T T20 L R 1131574 A2532LSER16 32 29 — 16,3 250 60 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 SSA3T T10 Метрический диаметр в мм. 1131582 A2532LSER22 32 32 — 17,4 250 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 SSA4T T20 1612587 A3232LSER22 32 39 32,0 21,5 250 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 SSA4T T20 1798922 A4040LSER22 40 47 40,0 25,8 300 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 SSA4T T20 1798920 A1010LSER11 10 13 10,0 7,3 100 100 -15.0 -1.5 LT11NR — — — SSN2T T8 Размер равен количеству интервалов левое исполнение 1/8" на вписанной окружности. 1612586 A2532LSEL16 32 29 — 16,3 250 — -15.0 -1.5 LT16NL SMYE3 SSY3T T10 SSA3T T10 1131458 A1020LSEL11 20 13 — 7,3 180 25 -15.0 -1.5 LT11NL — — — SSN2T T8 D 1131476 A1320LSEL11 20 16 — 8,9 180 32 -15.0 -1.5 LT11NL — — — SSN2T T8 L1 1798980 A1616LSEL16 16 20 16,0 11,3 150 32 -15.0 -1.5 LT16NL — — — SSA3T T10 размер размер 1131499 A1620LSEL16 20 20 — 11,5 180 40 -15.0 -1.5 LT16NL — — — SSA3T T10 дюймовой метрической D L1 1131516 A2020LSEL16 20 24 20,0 13,4 180 40 -15.0 -1.5 LT16NL SMYE3 SSY3T T10 SSA3T T10 Метрический диаметр в мм. пластины пластины мм мм A2525LSEL16 25 29 — 16,1 200 45 -15.0 -1.5 LT16NL T10 T10 1131532 SMYE3 SSY3T SSA3T 2 11 6,4 11,0 1131540 A2525LSEL22 25 32 — 17,2 200 45 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 SSA4T T20 3 16 9,5 16,5 1612585 A2020LSEL22 20 27 20,0 15,6 180 50 -15.0 -1.5 LT22NL — — — SSA4T T20 4 22 12,7 22,0 1612588 A3232LSEL22 32 39 32,0 21,5 250 60 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 SSA4T T20 1799093 A4040LSEL22 40 47 40,0 25,8 300 60 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 SSA4T T20 1798979 A1010LSEL11 10 13 10,0 7,3 100 100 -15.0 -1.5 LT11NL — — — SSN2T T8 „ Система обозначения опорных пластин LT для резьбонарезания SM Y E 3 2P Опорная пластина Опорная пластина для Тип Размер Угол наклона стандартных пластин LT резьбы пластины опорной пластины E = Наружная Значение D в 1/8” 2P = 2° положительный I = Внутренняя 1P = 1° положительный — = 0° нулевой 1N = 1° отрицательный 2N = 2° отрицательный 3N = 3° отрицательный Подробные сведения об опорных пластинах и комплектах опорных пластин приведены на стр. D109–D110. D80 kennametal.com kennametal.com D81
